1、我公司G050VTN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达5寸工业液晶模组G050VTN01.1主要参数
品牌： | 友达 (AUO) | 型号名称：： | G050VTN01.1 |
屏幕尺寸： | 5.0英寸 | 屏幕类型： | a-Si TFT-LCD, 液晶模组 |
分辨率： | 800(RGB)×480 , WVGA | 像素配置： | RGB垂直条状 |
显示尺寸： | 108(横)×64.8(竖) mm | 外观尺寸： | 119.33(横)×79.18(竖) ×8(厚) mm |
可视尺寸： | 111.25(横)×68.7(竖) mm | 表面处理： | 雾面，Hard coating (3H) |
亮度： | 1000 cd/m² (Typ.) | 对 比 度： | 600:1 (Typ.) (TM) |
最佳角度： | 12 o'clock | 光学模式： | TN，常白显示，透射式 |
可视角度： | 75/75/65/75 (Typ.)(CR≥10) | 响应速度： | 20 (Typ.)(Tr+Td) ms |
颜色数量： | 16.7M , 50% (CIE1931) | 背光类型： | WLED [7S2P] , 40K小时 , 无驱动 |
屏幕重量： | 79.0±5.0g | 适用于： | 工业，户外高亮 |
刷新频率： | 60Hz | 触摸功能： | 无触摸 |
信号系统： | 40 pins TTL (1 ch, 8-bit) , FPC | 功耗： | |
供应电压： | 3.3V (Typ.) | 工作温度： | -20 ~ 70 °C |
存储温度： | -30 ~ 80 °C | 耐振动性： | 2.0G (19.6 m/s²) |
二、友达5寸工业液晶模组G050VTN01.1信号详情
接口类型： | TTL (1 ch, 8-bit) | 信号逻辑电压： | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入： | 75/90mA (Typ./Max.) |
FPC详情 : | 脚间距 | 0.5 mm | 数量： | 1 pcs |
脚数 | 40 pins | 信号电气功耗 ： | 0.25/0.3W (Typ./Max.) | |
三、友达5寸工业液晶模组G050VTN01.1信号详情
背光类型： | WLED | 是否可换： | |
背光数量： | 7S2P | 灯管形状： | 阵列 |
背光寿命： | 40K(Typ.) (Hours) | 位置： | 侧入式光源 |
电压输入： | 22.4±2.8V | 电流输入： | 108mA (Typ.) |
背光功耗： | 2.42±0.3W | 类型： | 包含在屏信号接口中 |
接口位置： | 背光驱动： | 无 |
四、友达5寸工业液晶模组G050VTN01.1包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
90 pcs / 箱 | 11.0Kgs | 520×340×250 mm |
提示：以上所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准！
友达5寸工业液晶模组G050VTN01.1概况：

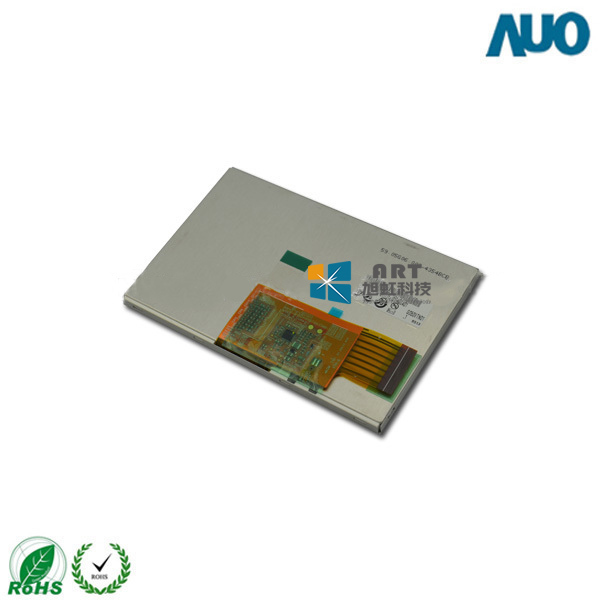

G050VTN01.1是友达 (AUO)推出的一款5.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。G050VTN01.1典型特征为: 表面雾面，风景模式，超高亮度，白光LED背光，宽屏。基于参数特征推荐G050VTN01.1应用于工业，户外高亮。
G050VTN01.1于2014年Q4量产，当前生产状态为量产中。G050VTN01.1作为一款TN，常白显示，透射式液晶模组产品，G050VTN01.1可以提供1000 cd/m²的显示亮度 ，600:1的透射对比度，以及75/75/65/75 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为12 o'clock，它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit + FRC灰阶信号，G050VTN01.1可以显示16.2M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。
背光方面G050VTN01.1采用了7S2P WLED发光的侧入式光源，光源的使用寿命为40K小时，不含背光驱动。G050VTN01.1采用了TTL (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用G050VTN01.1液晶模组，请以规格书为准！关于G050VTN01.1的最新的生产状态信息和技术信息，建议咨询杭州旭虹客服和技术。
