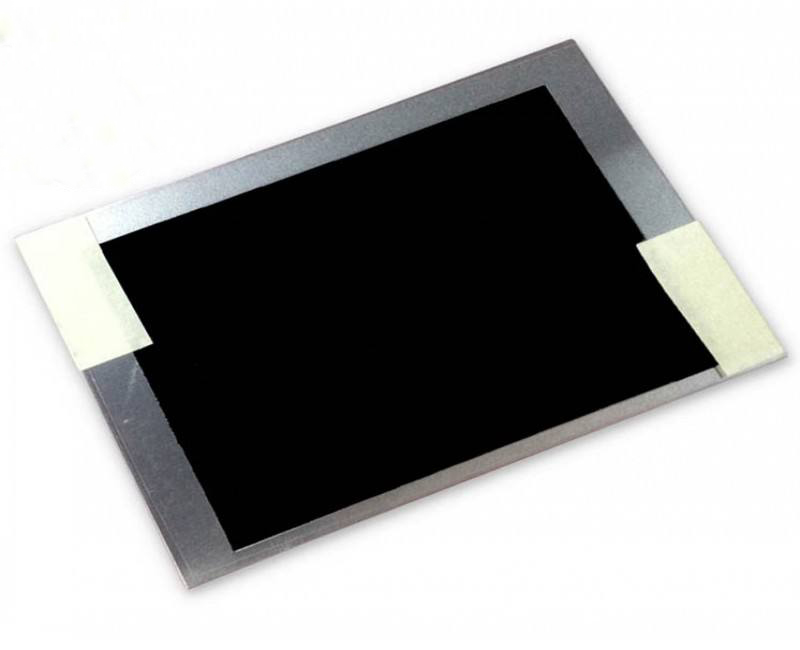

一、友达液晶模组G057VTN01.110 应用详情
基本信息 ： | 面板品牌 | 友达AUO | 面板型号 | G057VTN01.110 |
面板尺寸 | 5.7英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境: | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 ° |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，高亮度，背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
二、友达液晶模组G057VTN01.110 结构详情
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 点间距 | 0.060×0.180 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.180×0.180 mm (H×V) [141PPI] | |
结构尺寸 : | 显示区域 | 115.2×86.4 mm (H×V) | 可视区域 | 118.2×89.4 mm (H×V) |
外观尺寸 | 144×104.6 mm (H×V) | 外观厚度 | 12.3/12.8 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观样式 | - | |

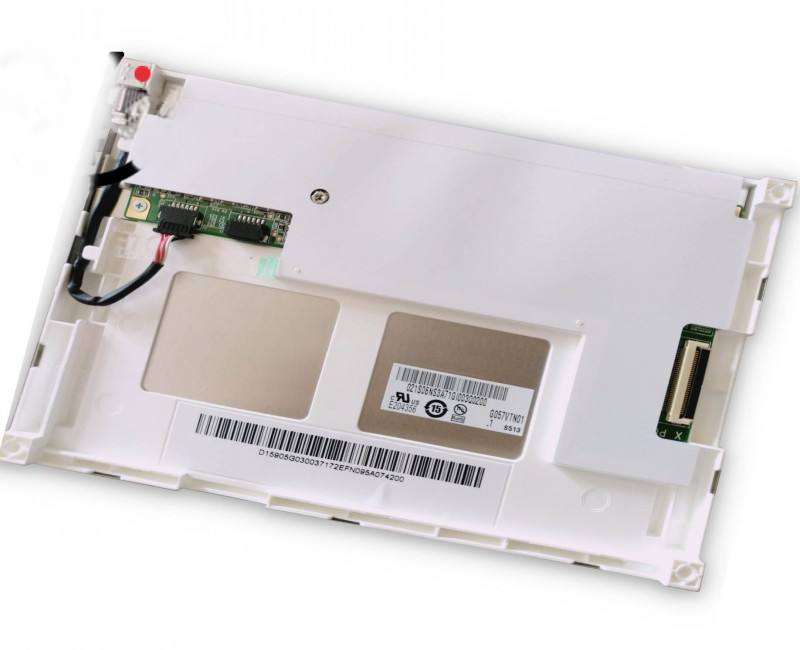

安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
其它特征 : | 重量 | 150/165g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G057VTN01.110 光学详情
基础信息 : | 显示亮度 | 550 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 15/10 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K (6-bit) |
色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(5 points) |
四、友达液晶模组G057VTN01.110 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | TBD |
时序控制 (T-CON) : | Embedded T-CON |
五、友达液晶模组G057VTN01.110 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | ||
信号类型 : | CMOS (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
接口特征 : | 位置 | 类型 | 端子 | |||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
庆良 | 089H33-000100-G2-R | 0.5 mm | 33 pins | 1 pcs | DRGB-33P1C6B-010A | |
六、友达液晶模组G057VTN01.110 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | No | 形状 | - | 寿命 | 70K (Min.) Hours | |
灯管电气 : | 电压供应 | 30/34V (Typ./Max.) | 电流供应 | 35mA (Typ.) | ||
功率消耗 | 1.05/1.19W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
日压端子 | SM06B-SRKS-G-TB(HF) | 1.0 mm | 6 pins | 1 pcs | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 9.0/12.0/20.0V (Min./Typ./Max.) | 电流供应 | - | ||
七、友达液晶模组G057VTN01.110 包装详情
包装箱 : | 数量 | 重量 | 尺寸 |
60 pcs / box | 12.95 Kgs (Max.) | 528×348×265 mm (L×W×H) |

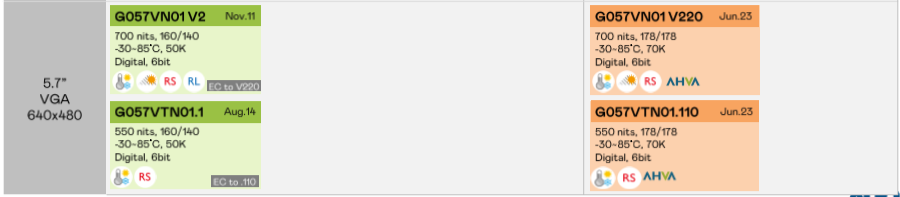

G057VTN01.110是友达推出的G057VTN01.1官方升级替代型号，由于原型号使用的IC即将停产，友达于2022年Q4正式宣布G057VTN01.1停产，并推出G057VTN01.110作为兼容替代款。核心升级如下：
对比项 | G057VTN01.1（原型号） | G057VTN01.110（升级款） |
生产状态 | 已停产（2022年Q4宣布停产） | 量产中 |
显示技术 | TN | AHVA（IPS级全视角） |
可视角度 | 80/80/70/70 | 89/89/89/89（全视角） |
对比度 | 800:1 | 1000:1 |
背光寿命 | 50,000小时 | 70,000小时 |
分辨率 | 640×480 | 640×480（不变） |
亮度 | 550 cd/m² | 550 cd/m²（不变） |
接口 | CMOS（33 pin） | CMOS（33 pin，完全兼容） |
工作温度 | -30℃ ~ 85℃ | -30℃ ~ 85℃（不变） |
① G057VTN01.110兼容替代G057VTN01.1
✅ 产品状态：G057VTN01.110 是 G057VTN01.1 的官方升级替代型号，引脚兼容，可直接替换。G057VTN01.1已于2022年Q4宣布停产，新老项目请切换至G057VTN01.110。
② 规格书申请
如需要G057VTN01.110规格书，可以加我们qq或微信
③ 核心升级点详解
升级项 | G057VTN01.1规格 | G057VTN01.110规格 | 客户价值 |
显示技术 | TN（常白显示） | AHVA（常黑显示） | 黑色更深邃，对比度更高 |
可视角度 | 80/80/70/70 | 89°/89°/89°/89°（全视角） | 侧看无色偏，多人共视体验提升 |
对比度 | 800:1 | 1000:1 | 画面层次更丰富，图像更清晰 |
背光寿命 | 50,000小时 | 70,000小时 | 维护周期延长40%，降低运维成本 |
驱动IC | 旧版IC（即将停产） | 新版IC | 供应保障，长期供货 |
替代提示：G057VTN01.110与G057VTN01.1的尺寸大小、接口及其他电气信号均无变化，可以直接替换使用
