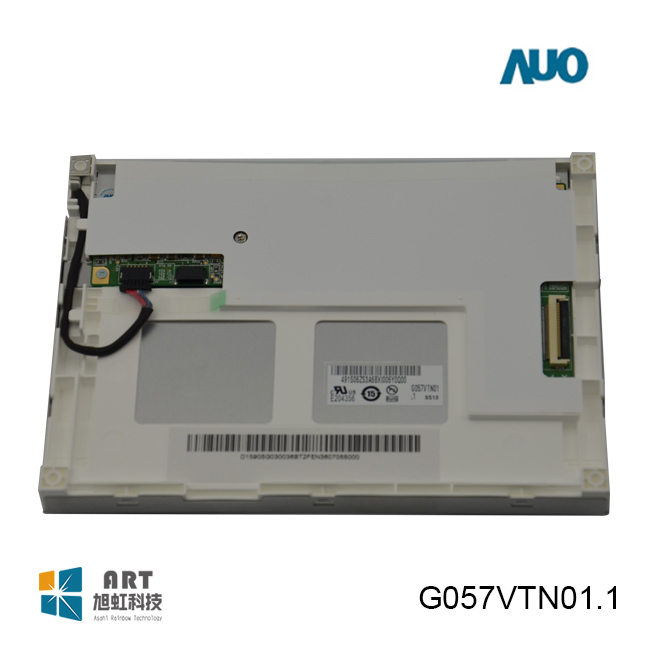

一、友达液晶模组G057VTN01.1 应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G057VTN01.1 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 5.7吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -30~ 85 °C | 存储温度 | -30 ~ 85 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
二、友达液晶模组G057VTN01.1 光学详情
基本信息 : | 亮度(cd/m²) | 550 (Typ.) | 对比度 | 800 : 1 (Typ.) (透射) |
最佳角度 | 12 o'clock | 响应速度 | 15/10 (Typ.)(Tr/Td) ms | |
可视角度 | 80/80/70/70 (Typ.)(CR≥10)) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313 Wy:0.329 | 颜色数量 | 262K (6-bit) |
色温 | 6485K | 白场变动 | 1.33 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G057VTN01.1 结构详情
像素特征 : | 分辨率 | 640(RGB)×480, VGA | 像素配置 | RGB垂直条状 |
点间距 | 0.060×0.180 (H×V) | 像素间距(W×H) | 0.180×0.180 (H×V) [141PPI] | |
结构尺寸 : | 显示尺寸(mm) | 115.2(H) × 86.4(V) | 外观尺寸(mm) | 144(H) × 104.6(V) |
可视尺寸(mm) | 118.2(H) × 89.4(V) | 外观厚度(mm) | 12.3/12.8 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观形状 | - | |
安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
其它详情 : | 重量 | 150/165g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G057VTN01.1 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 | 2.54W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
五、友达液晶模组G057VTN01.1 信号详情
信号电气 : | 输入电流 | 150/160mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.5/0.55W (Typ./Max.) | 信号接口 | CMOS (1 ch, 6-bit) | |||
逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
庆良 | 089H33-000100-G2-R | 1 pcs | 0.5 mm | 33pins | DRGB-33P1C6B-010A | |
六、友达液晶模组G057VTN01.1 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | No | 位置 | 侧入式光源 | ||||||
数量 | - | 灯管形状 | - | 寿命 | 50K (Min.) 小时 | |||||||
灯管电气 : | 输入电流 | 80mA (Typ.) | 输入电压 | 32/36V (Typ./Max.) | ||||||||
功耗 | 1.6/1.8W (Typ./Max.) | |||||||||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||||||
背光驱动 : | 含LED驱动器 | |||||||||||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||||||
日压端子 | SM06B-SRKS-G-TB | 1.0 mm | 6 pins | 1 pcs | ||||||||
驱动电气 : | 输入电压 | 9.0/12.0/21.0V (Min./Typ./Max.) | 输入电流 | 0.17/0.2A (Typ./Max.) | ||||||||
功率消耗 | 2.04/2.45W (Typ./Max.) | |||||||||||
七、友达液晶模组G057VTN01.1 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
60pcs / 箱 | 520×340×250 mm (L×W×H) | 12.95 Kgs (Max.) |
1. G057VTN01.1型号状态确认
G057VTN01.1停产时间确认：友达原厂于2022年Q4正式宣布G057VTN01.1即将停产，2023年Q2正式停产，目前各渠道库存有限。
2. G057VTN01.1停产替代型号：G057VTN01.110
G057VTN01.110是友达官方指定的升级替代型号，于2023年Q2量产，与G057VTN01.1停产实现无缝衔接.
核心升级点对比：
对比项 | G057VTN01.1（原型号） | G057VTN01.110（升级款） | 升级说明 |
生产状态 | ❌ 已停产（2023年Q2起） | ✅ 量产中 | 长期供货保障 |
显示技术 | TN | AHVA（IPS级全视角） | 核心升级 |
可视角度 | 80/80/70/70 | 89/89/89/89（全视角） | ⬆ 大幅提升 |
对比度 | 800:1 | 1000:1 | ⬆ 提升25% |
背光寿命 | 50,000小时 | 70,000小时（Min.） | ⬆ 延长40% |
亮度 | 550 cd/m² | 550 cd/m² | 保持不变 |
分辨率 | 640×480 | 640×480 | 保持不变 |
接口 | CMOS 33 pins | CMOS 33 pins | 完全兼容 |
工作温度 | -30℃ ~ 85℃ | -30℃ ~ 85℃ | 保持不变 |
尺寸/安装 | 144×104.6 mm | 144×104.6 mm | 完全一致 |
替代提示：G057VTN01.110与G057VTN01.1的尺寸大小、接口及其他电气信号均无变化，可以直接替换使用。
3.停产时间和规格书申请
① G057VTN01.1停产公告
重要通知：G057VTN01.1 已于2023年Q2正式停产。如您正在使用该型号或计划新项目采用，建议尽快评估替代方案。官方推荐升级替代型号为 G057VTN01.110，引脚完全兼容，可直接替换。如需替代型号推荐及技术咨询，请联系客服。
② 规格书申请
提供G057VTN01.1规格书PDF
同时提供替代型号G057VTN01.110规格书
如需要规格书，可以加我们qq或微信
③ 替代升级价值总结
客户价值 | 说明 |
无需改板 | 引脚定义完全兼容，原主板可直接使用 |
显示效果提升 | TN升级AHVA全视角，89°全视角无偏色 |
维护成本降低 | 背光寿命从5万小时延长至7万小时，维护周期延长40% |
长期供货保障 | G057VTN01.110为量产型号，无停产风险 |
