一、友达液晶模组G057QTN01.4 应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G057QTN01.4 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 5.7吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -30~ 85 °C | 存储温度 | -30 ~ 85 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 宽温，白光LED背光，寿命大于7万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
二、友达液晶模组G057QTN01.4光学详情
基本信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 700 : 1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 15/10 (Typ.)(Tr/Td) ms | |
可视角度 | 80/80/70/70 (Typ.)(CR≥10)) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313 Wy:0.329 | 颜色数量 | 262K (6-bit) |
色温 | 6485K | 白场变动 | 1.30 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G057QTN01.4 结构详情
像素特征 : | 分辨率 | 320(RGB)×240, QVGA | 像素配置 | RGB垂直条状 |
点间距 | 0.120×0.360 mm (H×V) | 像素间距(W×H) | 0.360×0.360 mm (H×V) [70PPI] | |
结构尺寸 : | 显示尺寸 | 115.2×86.4 mm (H×V) | 外观尺寸 | 144×104.6 mm (H×V) |
可视尺寸 | 119.1×90.1 mm (H×V) | 外观厚度 | 8.8/9.8 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观形状 | - | |

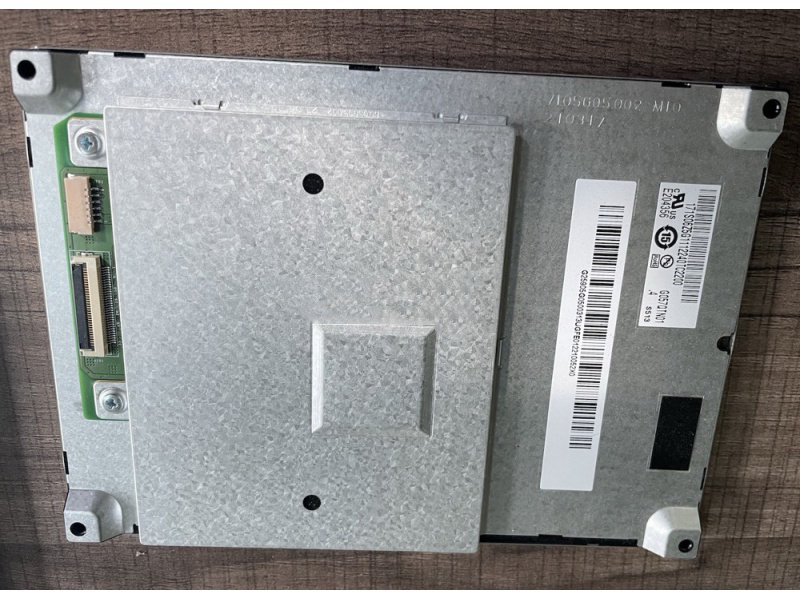

安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
其它详情 : | 重量 | 150/165g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G057QTN01.4 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 | 1.816W (Typ.) |
五、友达液晶模组G057QTN01.4 信号详情
信号电气 : | 输入电流 | 20/24mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 66/88mW (Typ./Max.) | 信号接口 | CMOS (1 ch, 6-bit) | |||
逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
庆良 | 089H33-000100-G2-R | 1 pcs | 0.5 mm | 33pins | DRGB-33P1C6B-010A | |
六、友达液晶模组G057QTN01.4发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | No | 位置 | 侧入式光源 | |||||
数量 | - | 灯管形状 | - | 寿命 | 75K (Min.) 小时 | ||||||
接口特征 : | 位置 | - | 类型 | 端子 | |||||||
背光驱动 : | 含LED驱动器 | ||||||||||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||||
航空电子 | FI-S6P-HFE | 1.25 mm | 6 pins | 1 pcs | |||||||
驱动电气 : | 输入电压 | 5.0±0.5V | 输入电流 | 0.35/0.40A (Typ./Max.)) | |||||||
功率消耗 | 1.5/2.2W (Typ./Max.) | ||||||||||
七、友达液晶模组G057QTN01.4包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
48pcs / 箱 | 520×340×250 mm | - |
友达液晶模组G057QTN01.4概况：

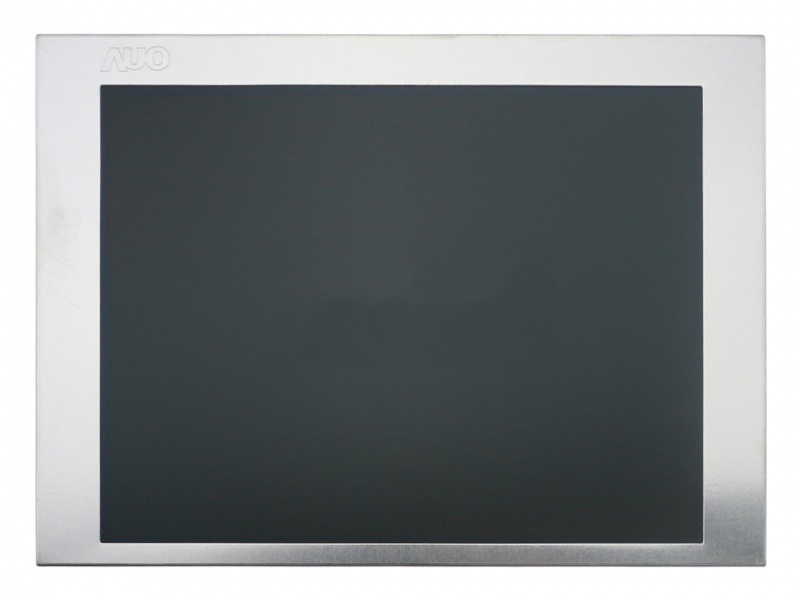

G057QTN01.4友达 (AUO) TFT-LCD的5.7英寸液晶模组，装配有WLED背光，无触摸。宽温，白光LED背光，寿命大于7万小时，上/下,左/右翻转显示。工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。G057QTN01.4适合应用于工业。
G057QTN01.4显示分辨率为320(RGB)×240(QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为75K小时。G057QTN01.4采用了CMOS (1 ch, 6-bit)信号接口。它的典型垂直刷新率Fv为60Hz。
G057QTN01.4于2021年Q4量产，当前生产状态为量产中。如果开发新产品想采用G057QTN01.4液晶模组，建议多了解一下关于G057QTN01.4的最新的生产状态信息和技术信息。G057QTN01.4所有参数值均以规格书为准，G057QTN01.4规格书和最新价格可以咨询杭州旭虹。
