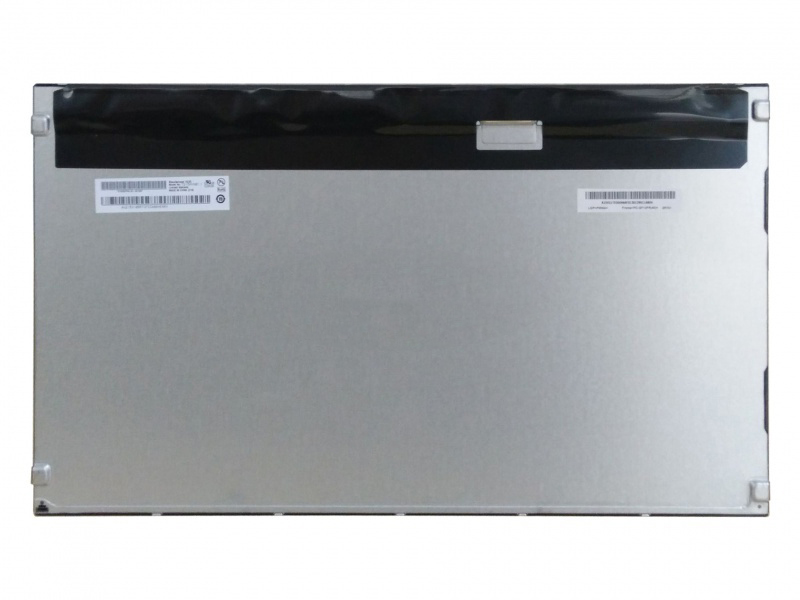

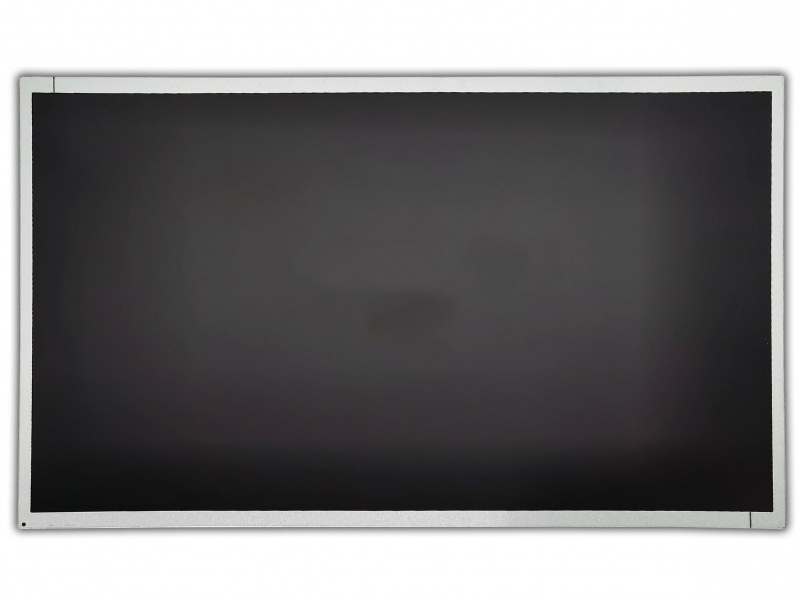

一、友达液晶模组P215HVN01.0 应用详情
基础信息 : | 制造商 | 友达（AUO） | 型号 | P215HVN01.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 数字标牌 | |
对角尺寸 | 21.5” | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | -10 ~ 50 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 风景模式/肖像模式，白光LED背光，端子正装，表面雾面 | |||
二、友达液晶模组P215HVN01.0 结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(mm) | 0.08275×0.24825 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.24825×0.24825 (H×V) [102PPI] | |
结构尺寸 : | 显示区域(mm) | 476.64(H) × 268.11(V) | 开口区域(mm) | 479.8(H) × 271.31(V) |
外观尺寸(mm) | 495.6(H) × 292.2(V) | 外观厚度(mm) | 7.4/11.0 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景 / 肖像模式 | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | 1.67Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组P215HVN01.0 光学详情
基础信息 : | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 3000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | VA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 13/5 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆盖率 | 96% |
Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组P215HVN01.0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 15.2W (Typ.) |
五、友达液晶模组P215HVN01.0 信号详情
信号电气 : | 电压供应 | 5.0V (Typ.) | 电流供应 | 0.62/0.74A (Typ./Max.) | ||
功率消耗 | 3.1/3.7W (Typ./max.) | |||||
信号类型 : | LVDS (2 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
禾昌 | AL230F-A0G1D-P | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
六、友达液晶模组P215HVN01.0 光源详情
光源特征 : | 光源类型 | WLED | 数量 | 15S4P | 位置 | 侧入式光源(底部) |
是否可换 | - | 形状 | 4串 | 寿命 | 30K (Min.) Hours | |
灯管电气 : | 电压供应 | 46.5/51V (Typ./Max.) | 电流供应 | 65/72mA (Typ./Max.) | ||
功率消耗 | 12.1/13.3W (Typ./Max.) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
恩得利 | 3707K-S06N-21R | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | |
光源驱动 : | 无 | |||||
七、友达液晶模组P215HVN01.0 包装详情
包装箱 : | 数量 | 重量 | 尺寸 |
11 pcs / box | 22.1Kgs (Typ.) | 406×281×651 mm (L×W×H) |
友达液晶模组P215HVN01.0概况：
P215HVN01.0 (友达，AUO) TFT-LCD技术的21.5英寸液晶模组，装配有WLED背光，无背光驱动，工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它风景模式 / 肖像模式，白光LED背光，端子正装，表面雾面等特征，P215HVN01.0推荐使用于数字标牌。
P215HVN01.0显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为476.64×268.11 (宽×高) mm，可视尺寸为479.8×271.31 (宽×高) mm，外观尺寸为495.6×292.2 (宽×高)×11(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.67Kgs (Typ.)。背光方面此产品采用了15S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。P215HVN01.0采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
P215HVN01.0当前生产状态为量产中。如果开发新产品想采用P215HVN01.0液晶模组，建议多了解一下关于P215HVN01.0的最新的生产状态信息和技术信息。P215HVN01.0所有参数值均以规格书为准，P215HVN01.0规格书和最新价格可以咨询杭州旭虹科技。
