一、友达液晶模组G190ETN01.4 应用特征
基本信息 : | 面板品牌 | 面板型号 | 面板类型 | 别名 |
友达（AUO） | G190ETN01.4 | a-Si TFT-LCD, 液晶模组 | - | |
工作环境 : | RoHS状态 | 工作温度 | 存储温度 | 耐振动性 |
RoHS | -30 ~ 85 °C | -30 ~ 85 °C | - | |
面板应用 : | 工业 | |||
典型特征 : | 广色域，DCI-P3，Srgb，宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 | |||
二、友达液晶模组G190ETN01.4 光学特征
基本信息 : | 面板亮度 | 可视角度(L/R/U/D) | 反应时间 (ms) |
450 cd/m² (Typ.) | 85/85/80/80 (Typ.)(CR≥10) | 7/3 (Typ.)(Tr/Td) | |
最佳视角 | 工作模式 | 对比度 | |
- | TN，常白显示，透射式 | 1000 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 显示颜色 | 白色色度 |
6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
90% | 99% | 80% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
90% | 66% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
白场变动 : | 1.25/1.33 (Typ./Max.)(9 points) | ||
三、友达液晶模组G190ETN01.4 结构特征
面板尺寸 : | 19.0英寸 | |||
像素特征 : | 像素数量 | 像素布局 | 像素间距 (mm) | 点间距 (mm) |
1280(RGB)×1024, SXGA | RGB垂直条状 | 0.294×0.294 [86PPI] | 0.098×0.294 | |
结构尺寸 : | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) |
376.32(H) × 301.056(V) | 379.72(H) × 304.46(V) | 396(H) × 324(V) | 13.38 (Max.) mm | |
外观特征 : | 物理形状 | 风景肖像 | 宽高比 | Shape Style |
平面矩形 | 风景模式 | 5:4 (H:V) | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它详情 : | 重量 | 表面防护 | 表面处理 | |
1.80Kgs (Typ.) | - | 雾面，Hard coating (3H) | ||
四、友达液晶模组G190ETN01.4 电子特征
翻转扫描 : | No |
工作频率 : | 60Hz |
功率消耗 : | 20W (Typ.) |
五、友达液晶模组G190ETN01.4 背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命(小时) | 背光可换性 |
WLED | 侧入式光源(底部) | 4 strings | 4串 | 50K (Typ.) | - | |
WLED电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
38.4±4.8V | 100mA (Typ.) | |||||
接口特征 : | 位置 | 背光驱动 | 类型 | |||
背面 | 含LED驱动器 | 端子 | ||||
驱动电气 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
SM08B-GHH(HF) | 8 pins | 1 pcs | ||||
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
10.8/12.0/13.4V (Min./Typ./Max.) | 1.25/1.73A (Typ./Max.) | 15/18.7W (Typ./Max.) | ||||
六、友达液晶模组G190ETN01.4 信号特征
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
5.0V (Typ.) | 1.0/1.2A (Typ./Max.) | 5.0/6.0W (Typ./Max.) | ||||
接口特征 : | 位置 | 信号系统 | 类型 | |||
背面 | LVDS (2 ch, 8-bit) | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
广濑电机 | DF14H-30P-1.25H(56) | 1.25 mm | 30 pins | 1 pcs | LVDS-30P2C8B-200A | |
七、友达液晶模组G190ETN01.4 包装特征
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
9 pcs / 箱 | 19.0 Kgs | 489×293×420 mm (L×W×H) |
友达液晶模组G190ETN01.4 概况：

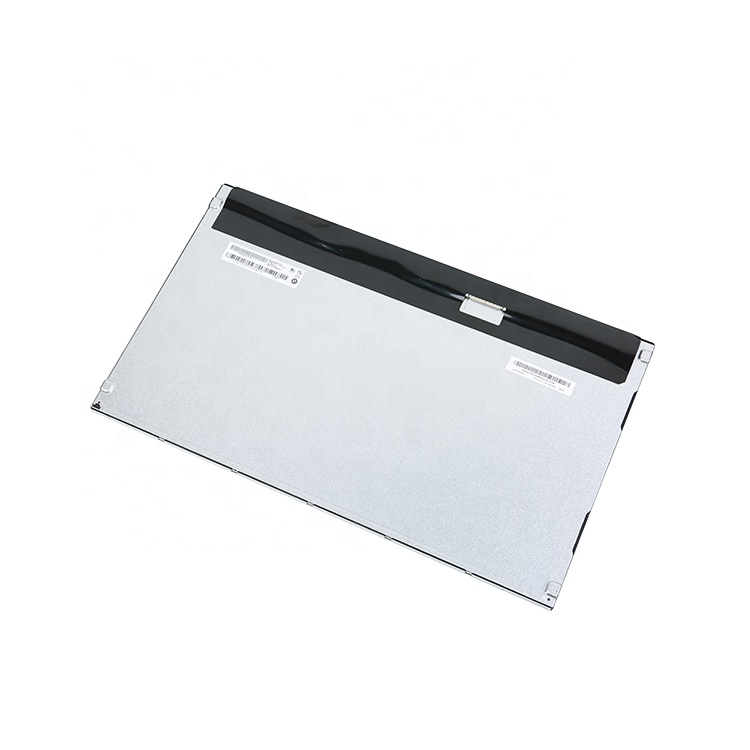

G190ETN01.4是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的19.0吋液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它广色域，DCI-P3，sRGB，宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面等特征，G190ETN01.4推荐使用于工业等产品。
G190ETN01.4作为一款TN，常白显示，透射式液晶模组产品，G190ETN01.4可以提供450 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为7/3 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了90% (NTSC)。背光方面此产品采用了4 strings WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。G190ETN01.4采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G190ETN01.4于2016年Q2量产，当前生产状态为量产中。如果开发新产品想采用G190ETN01.4液晶模组，建议多了解关于G190ETN01.4的最新的生产状态信息和技术信息。G190ETN01.4所有参数值均以规格书为准，G190ETN01.4规格书和最新价格可以咨询杭州旭虹科技。
