一、友达液晶模组G190ETN01.1应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G190ETN01.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 19" | |||
应用环境 : | 存储温度 | -30 ~ 85 °C | 工作温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，信号端子正装，表面雾面，宽温 | |||
二、友达液晶模组G190ETN01.1 结构详情
像素特征 : | 解析度 | 1280(RGB)×1024 , SXGA | 点间距(mm) | 0.098×0.294 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.294×0.294 (H×V) | |
结构尺寸 : | 显示区域(mm) | 376.32(H) × 301.056(V) | 开口区域(mm) | 379.72×304.46 mm (H×V) |
外观尺寸(mm) | 396×324 mm (H×V) | 外观厚度(mm) | 11.7 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 5:4 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | 1.80Kgs | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G190ETN01.1光学详情
| 显示亮度 | 380 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间(ms) | 3/7 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 92% |
Adobe RGB覆盖率 | 71% | DCI-P3覆盖率 | 74% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G190ETN01.1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 15.2W (Typ.) |
五、友达液晶模组G190ETN01.1信号详情
信号电气 : | 电压供应 | 5.0V (Typ.) | 电流供应 | 1.0/1.2A (Typ./Max.) | ||
功率消耗 | 5.0/6.0W (Typ./Max.) | |||||
信号类型 : | LVDS (2 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | DF14H-30P-1.25H | 1.25 mm | 30 pins | 1 pcs | LVDS-30P2C8B-200A | |
六、友达液晶模组G190ETN01.1光源详情
光源特征： | 光源类型 | WLED | 数量 | 12S4P | 位置 | 侧入式光源(底部) |
是否可换 | - | 形状 | 4串 | 寿命 | 30K(Min.) Hours | |
灯管电气 : | 电压供应 | 42.3/43.2V (Typ./Max.) | 电流供应 | 60mA (Typ.) | ||
功率消耗 | 10.2W (Typ.) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
莫仕 | 501568-0607 | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | |
光源驱动 : | 无 | |||||
七、友达液晶模组G190ETN01.1包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
10 pcs / box | 20.8 Kgs (Max.) | 489×293×420 mm |
友达液晶模组G190ETN01.1概况：

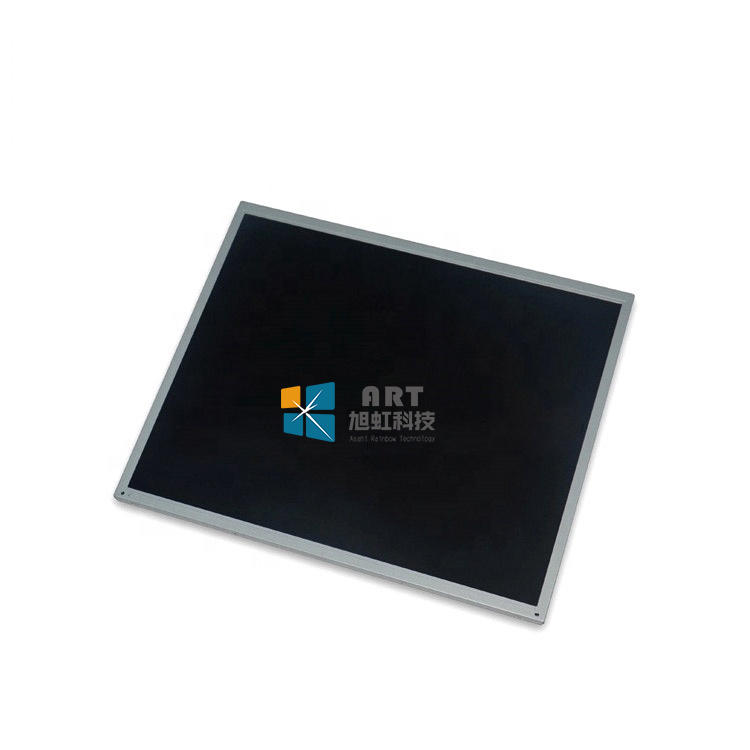

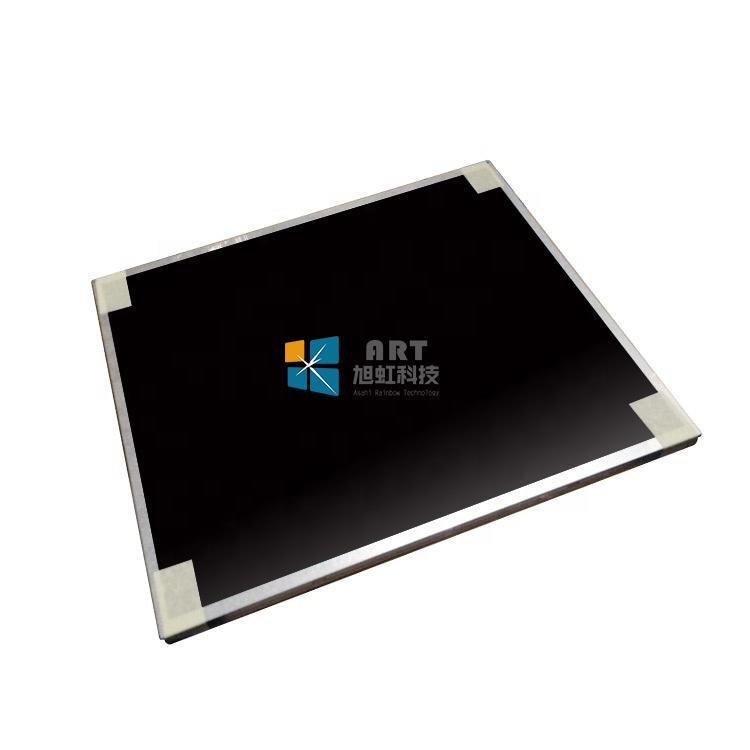

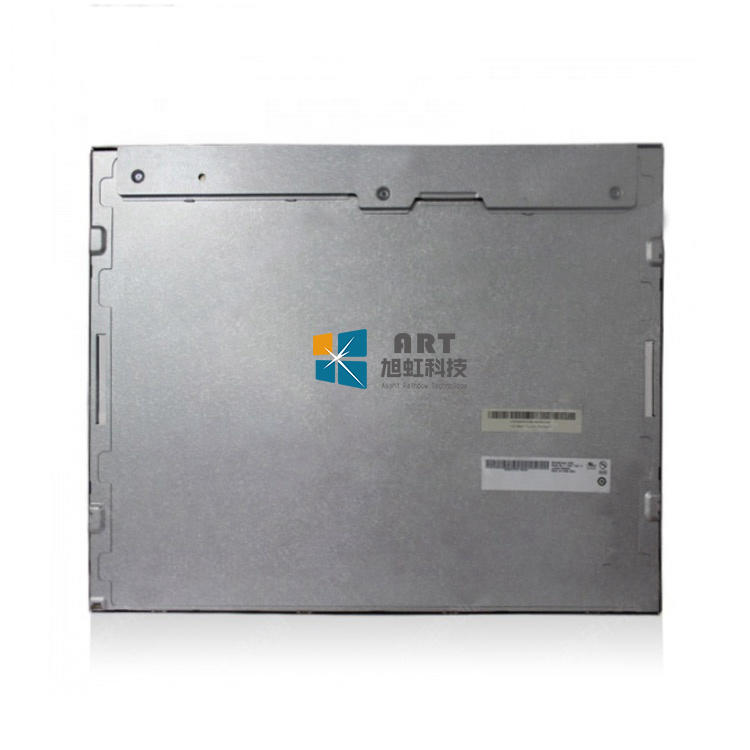

G190ETN01.1是友达 (AUO)推出的一款19.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。宽温，白光LED背光，端子正装，表面雾面。基于它的特征屏库推荐此型号应用于工业。
G190ETN01.1作为一款TN，常白显示，透射式液晶模组产品，G190ETN01.1可以提供380 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为3/7 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了12S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。G190ETN01.1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G190ETN01.1于2014年Q1量产，当前生产状态为已停产。如果开发新产品想采用G190ETN01.1液晶模组，建议多了解一下关于G190ETN01.1的最新的生产状态信息和技术信息， G190ETN01.1所有参数值均以规格书为准，G190ETN01.1规格书和最新价格可以咨询杭州旭虹科技。
