1、我公司G185XW01 V2为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一 、友达18.5寸工业液晶模组G185XW01 V2 应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G185XW01 V2 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 18.5” | |||
应用环境： | 工作温度 | 0 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 表面雾面，广视角，风景模式，背光易换，白光LED背光，信号端子正装，宽屏，背光寿命大于5万小时 | |||
二 、友达18.5寸工业液晶模组G185XW01 V2结构详情
像素特征： | 解析度 | 1366(RGB)×768 , WXGA | 点间距 | 0.100×0.300 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.300×0.300mm (H×V) | |
结构尺寸： | 显示区域 | 409.8(H) × 230.4(V)mm | 开口区域 | 413.4(H) × 234.0(V)mm |
外观尺寸 | 430.4(H) × 254.7(V)mm | 外观厚度 | 12.7±0.5 mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 1.55Kgs (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达18.5寸工业液晶模组G185XW01 V2光学详情
基础信息： | 显示亮度 | 450 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 3.5/1.5 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色域 | 68% NTSC (CIE1931) | 亮度均匀性 | 1.43/1.54 (Typ./Max.)(9 points) |
四、友达18.5寸工业液晶模组G185XW01 V2电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 15.3W (Typ.) |
五、友达18.5寸工业液晶模组G185XW01 V2信号详情
信号电气： | 输入电流 | 0.9/1.1A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | 4.5/5.5W (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
187145-30091-3 | 1.0mm | 30pins | 1pcs | LVDS-30P1C8B-170A | ||
六、友达18.5寸工业液晶模组G185XW01 V2发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源（底部） |
可换性 | Replaceable | 灯管形状 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0V (Typ.) | 输入电流 | 0.75/1.0A (Typ./Max.) | ||
功耗 | 9.0/13.2W (Typ./Max.) | |||||
七、友达18.5寸工业液晶模组G185XW01 V2包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
8pcs / 箱 | 520×280×352 mm (L×W×H) | 15 Kgs |
友达18.5寸工业液晶模组G185XW01 V2概况：

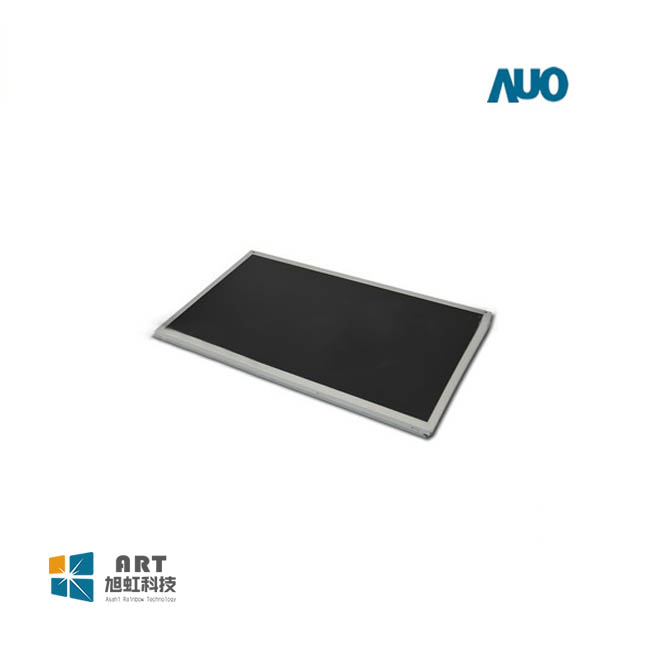

友达 (AUO) 推出的G185XW01 V2 (别名: G185XW01 V.2)是一款采用a-Si TFT-LCD技术的18.5英寸液晶模组产品，G185XW01 V2装配有WLED背光，含LED驱动器背光驱动，无触摸。G185XW01 V2典型特征: 表面雾面，广视角，风景模式，背光易换，白光LED背光，背光寿命大于5万小时，宽屏，信号端子正装。G185XW01 V2的工作温度为 0 ~ 60°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。G185XW01 V2推荐使用于工业。
G185XW01 V2作为一款TN，常白显示，透射式液晶模组产品，G185XW01 V2可以提供450 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为3.5/1.5 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，G185XW01 V2可以显示16.7M颜色，其显示的色彩饱和度也达到了68% (CIE1931)。G185XW01 V2背光采用了WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。G185XW01 V2采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G185XW01 V2于2015年Q2量产，当前生产状态为量产中。如果开发新产品想采用G185XW01 V2液晶模组，建议多了解一下关于G185XW01 V2的最新的生产状态信息和技术信息。G185XW01 V2的所有参数值均以规格书为准，G185XW01 V2的价格和规格书都可以咨询杭州旭虹。
