1、我公司G185XTN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

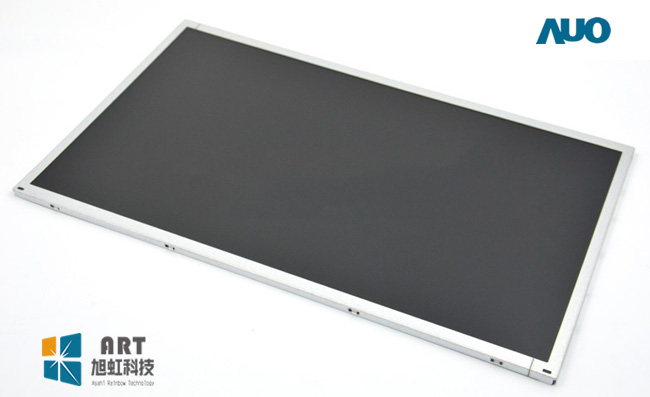

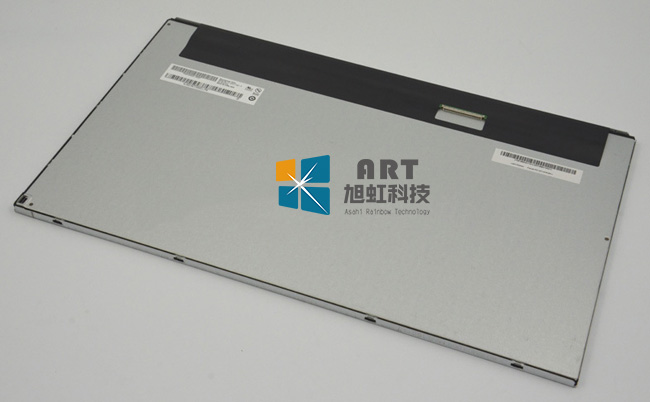

一 、友达18.5寸工业液晶模组G185XTN01.1应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G185XTN01.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 18.5” | |||
应用环境： | 工作温度 | 0 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 广色域，表面雾面，广视角，风景模式，白光LED背光，信号端子正装，宽屏，背光寿命大于5万小时 | |||
二 、友达18.5寸工业液晶模组G185XTN01.1结构详情
像素特征： | 解析度 | 1366(RGB)×768 , WXGA | 点间距 | 0.100×0.300 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.300×0.300mm (H×V) | |
结构尺寸： | 显示区域 | 409.8(H) × 230.4(V)mm | 开口区域 | 413.4(H) × 234.0(V)mm |
外观尺寸 | 430.4(H) × 254.7(V)mm | 外观厚度 | 10.6±0.5 mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 1.44Kgs (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达18.5寸工业液晶模组G185XTN01.1光学详情
基础信息： | 显示亮度 | 450 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 8 (Typ.)(Tr+Td) ms | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色域 | 72% NTSC (CIE1931) | 亮度均匀性 | 1.43/1.54 (Typ./Max.)(9 points) |
四、友达18.5寸工业液晶模组G185XTN01.1电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 8.88W (Typ.) |
五、友达18.5寸工业液晶模组G185XTN01.1信号详情
信号电气： | 输入电流 | 0.45/0.54A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | 2.25/2.7W (Typ./Max.) | 信号接口 | eDP (1 Lane) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-030E-12 | 0.5mm | 30pins | 1pcs | EDP-30P1L-030A | |
六、友达18.5寸工业液晶模组G185XTN01.1发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
接口特征： | 位置 | 背面 | 类型 | 包含在屏信号接口中 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 0.53/0.64A (Typ./Max.) | ||
功耗 | 6.63/7.68W (Typ./Max.) | |||||
七、友达18.5寸工业液晶模组G185XTN01.1包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
8pcs / 箱 | 520×280×355 mm (L×W×H) | 15 Kgs |
友达18.5寸工业液晶模组G185XTN01.1概况：
G185XTN01.1是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的18.5吋液晶模组产品，G185XTN01.1装配有WLED背光，含LED驱动器背光驱动，无触摸。G185XTN01.1工作温度为 0 ~ 60°C，存储温度为 -20 ~ 60°C。基于它广色域，表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，宽屏，信号端子正装， eDP1.2等特征，推荐使用于工业等产品。
G185XTN01.1作为一款TN，常白显示，透射式液晶模组产品，G185XTN01.1可以提供450 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，G185XTN01.1的响应时间为8 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，G185XTN01.1可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (CIE1931)。G185XTN01.1背光采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G185XTN01.1采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。G185XTN01.1的典型垂直刷新率Fv为60Hz。
G185XTN01.1于2017年Q3量产，当前生产状态为量产中。如果开发新产品想采用G185XTN01.1液晶模组，建议多了解关于G185XTN01.1的最新的生产状态信息和技术信息。G185XTN01.1的所有参数值均以规格书为准，G185XTN01.1的价格和规格书都可以咨询杭州旭虹。
