1、我公司G185HAN01.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一 、友达18.5寸工业液晶模组G185HAN01.0应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G185HAN01.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业,医疗影像 | |
屏幕尺寸 | 18.5” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 70 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 广色域，表面雾面，广视角，风景模式，白光LED背光，信号端子正装，宽屏，背光寿命大于5万小时 | |||
二 、友达18.5寸工业液晶模组G185HAN01.0结构详情
像素特征： | 解析度 | 1920(RGBY)×1080 , FHD | 点间距 | 0.071×0.213 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.213×0.213mm (H×V) | |
结构尺寸： | 显示区域 | 409.8(H) × 230.4(V)mm | 开口区域 | 410.96(H) × 232.0(V)mm |
外观尺寸 | 430.4(H) × 254.6(V)mm | 外观厚度 | 12.0±0.5 mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 1.20Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达18.5寸工业液晶模组G185HAN01.0光学详情
基础信息： | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89(Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 10/10 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐标 | X:0.299; Y:0.315 | 支持颜色 | 16.7M (8-bit) |
色域 | sRGB | 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) |
四、友达18.5寸工业液晶模组G185HAN01.0电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 16.5W (Typ.) |
五、友达18.5寸工业液晶模组G185HAN01.0信号详情
信号电气： | 输入电流 | 0.8/1.0A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | 4.0/5,5W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | FI-XB30SSRLA-HF16 | 1.0mm | 30pins | 1pcs | LVDS-30P2C8B-160A | |
六、友达18.5寸工业液晶模组G185HAN01.0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 1.04A (Typ.) | ||
功耗 | 12.5/13.6W (Typ./Max.) | |||||
七、友达18.5寸工业液晶模组G185HAN01.0包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
8pcs / 箱 | 520×280×352 mm | 15 Kgs |
友达18.5寸工业液晶模组G185HAN01.0概况：

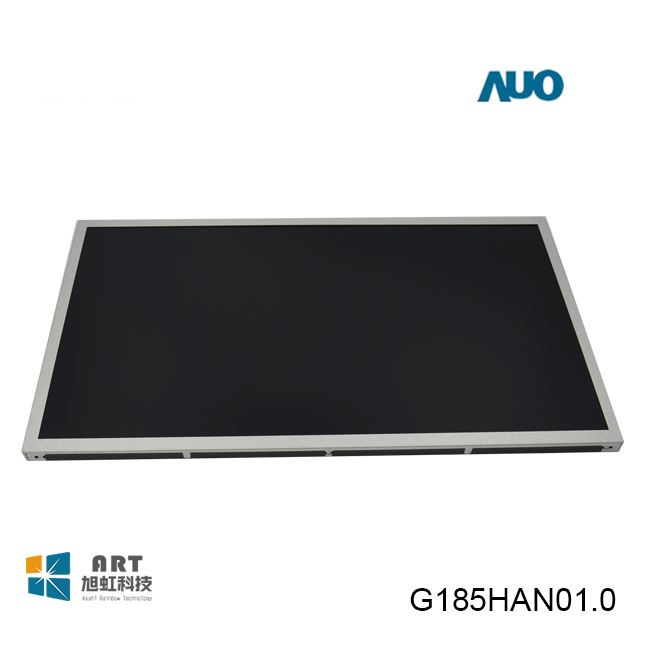

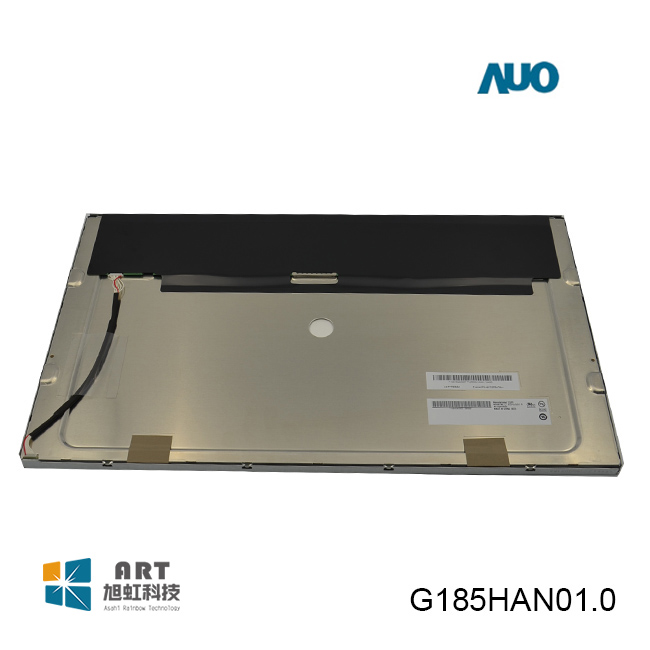

友达 (AUO) 推出的G185HAN01.0是一款采用a-Si TFT-LCD技术的18.5英寸液晶模组产品，G185HAN01.0装配有WLED背光，含LED驱动器背光驱动，无触摸。G185HAN01.0特征: sRGB，表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，宽屏，信号端子正装。G185HAN01.0工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C。G185HAN01.0推荐使用于工业，医疗影像。
G185HAN01.0作为一款AHVA，常黑显示，透射式液晶模组产品，G185HAN01.0可以提供350 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为10/10 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号，G185HAN01.0可以显示16.7M颜色。G185HAN01.0背光采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G185HAN01.0采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G185HAN01.0于2016年Q3量产，当前生产状态为量产中。如果开发新产品想采用G185HAN01.0液晶模组，建议多了解关于G185HAN01.0的最新的生产状态信息和技术信息。G185HAN01.0所有参数值都以规格书为准，G185HAN01.0的规格书和价格可以咨询杭州旭虹。
