一、友达液晶模组G170HAN01.0 应用详情
基本信息： | 品牌 | AUO | 型号 | G170HAN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 17吋 | 适用于 | 工业 | |
最大额定值： | 工作温度 | -20 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
抗震能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征： | 表面镜面，广视角，风景模式，白光LED背光，背光寿命大于5万小时 | |||
二、友达液晶模组G170HAN01.0光学详情
基本信息： | 亮度（cd/m2） | 350（Typ.） | 对比度 | 1000 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 化学模式 | AHVA，常黑显示，透射式 | |
色彩性能： | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(5 points) |
三、友达液晶模组G170HAN01.0结构详情
像素特征： | 分辨率 | 1920(RGB)×1920 | 像素配置 | RGB垂直条状 |
点间距(mm) | 0.053×0.159 (H×V) | 像素间距(mm) | 0.159×0.159 (H×V) | |
物理尺寸： | 显示尺寸(mm) | 305.28(H) × 305.28(V) | 可视尺寸(mm) | - |
外观尺寸（mm） | 325.01(H) × 319.33(V) | 外观厚度(mm) | 11.73 (Typ.) | |
外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比（W:H） | 1:1 | 外观形状 | - | |
安装方式： | Rear mounting holes | |||
其它参数： | 重量 | 1.20Kgs (Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
四、友达液晶模组G170HAN01.0 电子详情
刷新频率： | 60Hz |
翻转扫描： | No |
功率总耗： | 13.5/16.5W (Typ./Max.) |
五、友达液晶模组G170HAN01.0信号详情
信号电气： | 电压供应 | 12.0V (Typ.) | 电流供应 | 1.12A (Typ.) | |
逻辑电压 | - | 信号类型 | eDP (4 Lanes) | ||
接口特征： | 位置 | 类型 | |||
- | 端子 | ||||
接口详情： | 品牌 | 型号 | 脚间距 | Pin数量 | 数量 |
I-PEX | 20455-040E-76B | 0.5mm | 40pins | 1pcs | |
六、友达液晶模组G170HAN01.0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 50K(Min.) | |
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动： | 含LED驱动器 | |||||
驱动电气： | 电压供应 | 12.0V (Typ.) | 电流供应 | - | ||
友达液晶模组G170HAN01.0概况：

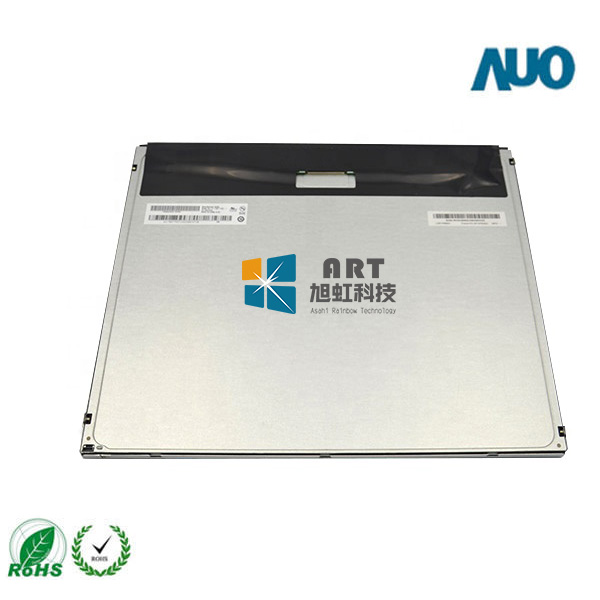

友达 (AUO) 推出的G170HAN01.0是一款采用a-Si TFT-LCD技术的17.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。表面镜面，广视角，风景模式，白光LED背光，背光寿命大于5万小时， eDP1.3。工作温度为 -20 ~ 60°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。推荐使用于工业。
G170HAN01.0。作为一款AHVA，常黑显示，透射式液晶模组产品，G170HAN01.0可以提供350 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G170HAN01.0采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G170HAN01.0于2020年Q1量产，当前生产状态为量产中。如果开发新产品想采用G170HAN01.0液晶模组，建议多了解一下关于G170HAN01.0的最新的生产状态信息和技术信息。G170HAN01.0所有参数值均以规格书为准，G170HAN01.0规格书和最新价格可以咨询杭州旭虹。
