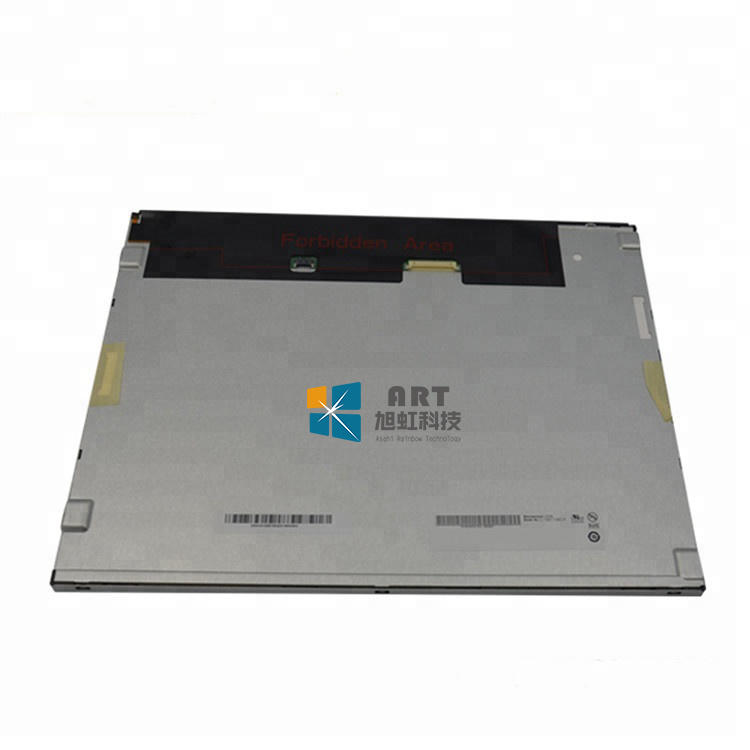

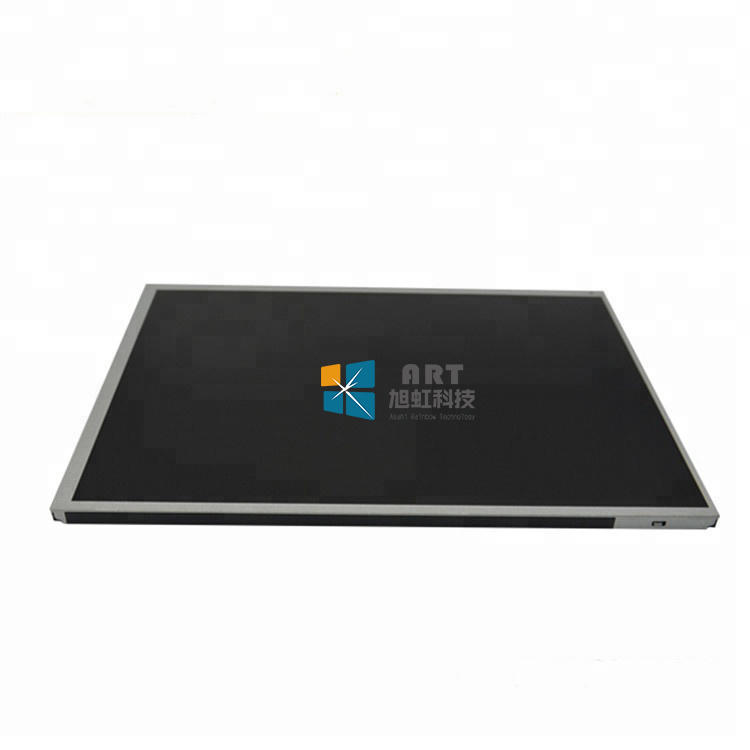

一、友达液晶模组G150XAB03.0 应用详情
基本信息： | 面板品牌 | 友达AUO | 面板型号 | G150XAB03.0 |
面板尺寸 | 15.0英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 70 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征： | 白光LED背光，寿命大于5万小时 | |||
二、友达液晶模组G150XAB03.0 结构详情
像素特征： | 像素数量 | 1024(RGB)×768 , XGA | 点间距 | 0.099×0.297 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297 mm (H×V) | |
结构尺寸： | 显示区域 | 304.128×228.096 mm (H×V) | 可视区域 | - |
外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观样式 | - | |
触摸屏： | 同时触点 | - | 信号 | - |
控制器 | - | 触摸屏 | On-Cell Touch |
三、友达液晶模组G150XAB03.0 光学详情
基本信息： | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能： | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.2M (6-bit + FRC) |
色温 | 6485K | 亮度变动 | - |
四、友达液晶模组G150XAB03.0 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G150XAB03.0 背光详情
背光特征： | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K(Min.) (Hours) |
是否可换 | No | 灯管形状 | - | 位置 | 侧入式光源 |
六、友达液晶模组G150XAB03.0 信号详情
信号系统 : | eDP (1 Lane) | 信号逻辑电压 | - | ||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | - | |
接口特征 : | 类型 | 端子 | 位置 | - | |
友达液晶模组G150XAB03.0概况：
G150XAB03.0是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的15.0吋液晶模组产品，它装配有WLED背光，On-Cell Touch。G150XAB03.0工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C。基于它白光LED背光，寿命大于5万小时， SNB等特征，G150XAB03.0推荐使用于工业等产品。
G150XAB03.0作为一款AHVA，常黑显示，透射式液晶模组产品，G150XAB03.0可以提供400 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit + FRC灰阶信号，此产品可以显示16.2M颜色。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时。G150XAB03.0采用了eDP (1 Lane)信号接口，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G150XAB03.0于2019年Q4量产，当前生产状态为量产中。如果开发新产品想采用G150XAB03.0液晶模组，建议多了解一下关于G150XAB03.0的最新的生产状态信息和技术信息。G150XAB03.0所有参数值均以规格书为准，G150XAB03.0规格书可以咨询杭州旭虹科技。
