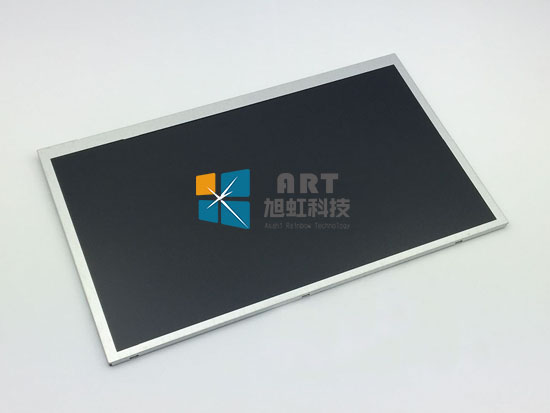

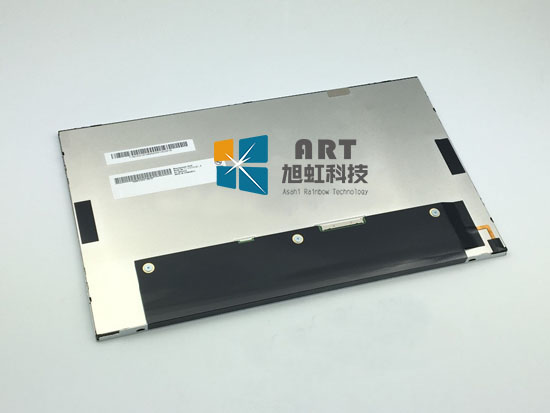

一、友达13.3寸工业液晶模组G133XTN01.2 应用详情
基础信息： | 制造商 | AUO | 型号 | G133XTN01.2 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 13.3英寸 | 别名 | - | |
应用环境： | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | - | |
典型特征： | 表面雾面，风景模式，白光LED背光，信号端子倒装 | |||
二、友达13.3寸工业液晶模组G133XTN01.2 结构详情
像素特征： | 解析度 | 1366(RGB)×768 , WXGA | 点间距（mm） | 0.0716×0.2148 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2148×0.2148 (H×V) | |
结构尺寸： | 显示区域(mm) | 293.42(H) × 164.97(V) | 开口区域(mm) | - |
外观尺寸(mm) | 306.3(H) × 197.2(V) | 外观厚度(mm) | 3.0 (Max.) | |
外观特征： | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (8 pcs) on up, down slugs | |||
其他参数： | 重量 | 255g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达13.3寸工业液晶模组G133XTN01.2 光学详情
基础信息： | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
可视角度 | 70/70/50/60 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间（ms） | 5.7/2.3 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色域 | 46% NTSC (CIE1931) | 亮度均匀性 | 1.25 (Max.)(9 points) |
四、友达13.3寸工业液晶模组G133XTN01.2 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.0W (Max.) |
五、友达13.3寸工业液晶模组G133XTN01.2 信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.2/0.21A (Typ./Max.) |
功率消耗 | 0.66/0.76W (Typ./Max.) | |||
信号类型： | LVDS (1 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 |
接口详情： | 型号 | 脚数 | 数量 | |
FH41-40S0.5SH(0.5) | 40pins | 1pcs | ||
六、友达13.3寸工业液晶模组G133XTN01.2 光源详情
光源特征： | 光源类型 | WLED | 位置 | 侧入式光源 |
寿命 | 20K(Typ.) Hours | |||
接口特征： | 类型 | 包含在屏信号接口中 | ||
光源驱动： | 含LED驱动器 | |||
驱动电气： | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) | 电流供应 | 0.18A (Typ.) |
功率消耗 | 2.1/2.3W (Typ./Max.) | |||
七、友达13.3寸工业液晶模组G133XTN01.2 包装详情
包装箱： | 数量 | 重量 | 尺寸 |
45 pcs / box | - | 436×374×273 mm (L×W×H) |
G133XTN01.2 是友达光电（AUO）推出的一款13.3英寸工业级TFT-LCD液晶模组。该产品采用TN常白显示技术，分辨率为1366×768（WXGA） ，宽高比16:9，像素密度118 PPI。
G133XTN01.2的核心参数为300cd/㎡亮度、400:1对比度、LVDS（1 ch, 8-bit）信号接口及WLED侧入式背光（含LED驱动器，背光寿命20,000小时）。外观厚度仅3.0mm，重量仅255g。广泛适用于工业HMI、便携设备、医疗终端等场景。
⚠️ 停产提示：G133XTN01.2于2017年Q3量产，当前生产状态为已停产，新项目建议优先选用G133XTN01.0作为替代方案。如需确认最新库存，请联系客服。
G133XTN01.2核心卖点
卖点一：13.3英寸WXGA高清宽屏
采用1366×768（WXGA）分辨率，宽高比16:9，像素密度118 PPI。适合工业HMI界面显示、多媒体内容播放等对画面清晰度有一定要求的应用场景。
卖点二：300cd/㎡标准亮度 + 400:1对比度
亮度300cd/㎡，对比度400:1，满足室内工业环境的显示需求。配合雾面防眩光表面（3H硬涂层），有效减少环境光反射。
卖点三：LVDS工业标准接口（1 ch, 8-bit）
采用LVDS（1通道，8-bit）信号接口，40 pins端子连接，与主流工业控制器、嵌入式PC广泛兼容，信号传输稳定可靠，适合工业环境应用。
卖点四：超薄轻量化设计
外观厚度仅3.0mm，重量仅255g，适合便携设备、空间受限的嵌入式应用等对重量和厚度敏感的场景。
卖点五：WLED侧入式背光 + 内置LED驱动器
采用WLED侧入式光源，实现超薄机身设计。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点六：16:9宽屏比例 + 标准安装孔位
16:9宽屏比例是当前主流显示标准，适合宽屏HMI界面、多媒体内容播放等应用场景。配备Face mounting holes（8 pcs） 安装孔，安装牢固可靠。
卖点七：低功耗设计
整机最大功耗仅3.0W，信号功耗仅0.66/0.76W（Typ./Max.），适合低功耗工业设备和便携应用。
G133XTN01.2 应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端 | 16:9宽屏 + LVDS接口 + 标准安装孔 |
便携设备 | 手持终端、便携式检测仪 | 3.0mm超薄 + 255g轻量化 |
医疗终端 | 医疗推车终端、患者信息屏 | 300nit亮度 + 雾面防眩光 |
工业嵌入式设备 | 嵌入式工控显示、工业平板电脑 | LVDS接口 + 低功耗 |
数字标牌 | 小型信息发布屏、导览终端 | 16:9宽屏 + WLED背光 |
替代型号推荐
G133XTN01.2已停产，推荐以下替代方案
对比项 | G133XTN01.2（已停产） | G133XTN01.0（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 13.3英寸 | 13.3英寸 |
分辨率 | 1366×768（WXGA） | 1366×768（WXGA） |
亮度 | 300 cd/m² | 300 cd/m² |
对比度 | 400:1 | 400:1 |
可视角度 | 70/70/50/60 | 70/70/50/60 |
接口 | LVDS（1 ch, 8-bit） | LVDS（1 ch, 8-bit） |
背光 | WLED，含LED驱动器 | WLED，含LED驱动器 |
工作温度 | 0~50°C | 0~50°C |
状态 | 已停产 | 量产中 |
推荐理由：G133XTN01.0与G133XTN01.2在分辨率、亮度、可视角度、接口类型、背光配置等核心参数上完全一致，是最直接、最兼容的替代方案，可最大限度地减少软硬件改动。
G133HAN01.1（升级替代）
如果项目需要更高画质和更宽视角，可考虑G133HAN01.1：
对比项 | G133XTN01.2（已停产） | G133HAN01.1（升级替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 13.3英寸 | 13.3英寸 |
分辨率 | 1366×768（WXGA） | 1920×1080（FHD） |
显示技术 | TN | IPS全视角 |
亮度 | 300 cd/m² | 400 cd/m² |
可视角度 | 70/70/50/60 | 89/89/89/89 |
工作温度 | 0~50°C | -20~70°C |
接口 | LVDS | LVDS |
工作温度 | 0~50°C | 0~50°C |
状态 | 已停产 | 量产中 |
推荐理由：G133HAN01.1分辨率从WXGA提升至FHD全高清，显示技术从TN升级为IPS全视角，亮度提升至400cd/㎡，工作温度范围更宽。如需更高画质和更宽视角，推荐选用此型号。
