一、友达液晶模组G133HAN03.1 应用详情
基础信息 : | 制造商 | 友达AUO | 型号 | G133HAN03.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 13.3" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，表面雾面 | |||
二、友达液晶模组G133HAN03.1结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(W×H) | 0.051×0.153 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.153×0.153 mm (H×V) [166PPI] | |
结构尺寸 : | 显示区域 | 293.76×165.24 mm (H×V) | 外观尺寸 | - |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | - | 表面处理 | 雾面 |
三、友达液晶模组G133HAN03.1光学详情
基础信息 : | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 6485K | 白场变动 | 1.25 (Typ.)(5 points) |
四、友达液晶模组G133HAN03.1电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G133HAN03.1信号详情
信号电气 : | 输入电流 | 364mA (Max.) | 输入电压 | 3.3V (Typ.) | |
功率消耗 | 1.2W (Max.) | 信号接口 | eDP (2 Lanes), eDP1.2 | ||
接口特征 : | 类型 | 端子 | 位置 | - | |
六、友达液晶模组G133HAN03.1光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | No | 形状 | - | 寿命 | 30K (Min.) Hours | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 : | 含LED驱动器 | |||||

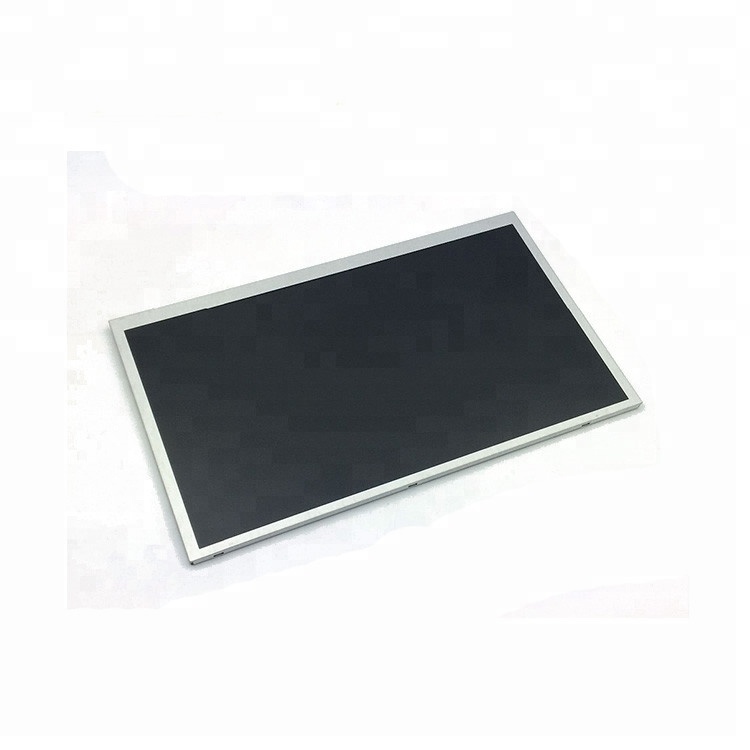

G133HAN03.1 是友达光电（AUO）推出的一款13.3英寸工业级FHD全高清TFT-LCD液晶模组。该产品采用AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为1920×1080（FHD） ，宽高比16:9，像素密度166 PPI。
G133HAN03.1于2023年Q3客户发样，2024年Q1正式量产，当前处于量产中状态。核心亮点为eDP高速接口、300cd/㎡亮度、AHVA全视角及超薄轻量化设计（厚度仅5mm，重量仅250g），广泛适用于工业HMI、医疗设备、便携显示、嵌入式终端等场景。
接口选型提示：G133HAN03.1采用eDP（2 Lanes, eDP1.2）接口，与同系列采用LVDS接口的G133HAN01.1接口不兼容。选型时请务必确认主板接口类型，避免因接口不匹配导致无法使用。
G133HAN03.1核心卖点与优势
卖点一：FHD全高清分辨率（1920×1080）
采用1920×1080 FHD全高清分辨率，像素密度166 PPI。显示区域尺寸为293.76×165.24 mm，画面细腻清晰，文字锐利，适合工业HMI界面、医疗影像、高端消费电子等对画质要求较高的应用场景。
卖点二：AHVA IPS全视角技术（89°全向视角）
采用友达自研AHVA广视角技术（常黑显示），支持89°全向视角（CR≥10）。多人协同观看无盲区，色彩稳定性优异，适合医疗会诊、工业HMI等多角度使用场景。常黑显示模式在暗环境下提供更深邃的黑色。
卖点三：eDP高速接口（2 Lanes, eDP1.2）
采用eDP（2 Lanes, eDP1.2）接口，30 pins端子连接。相比传统LVDS接口，eDP接口具有更高的传输速率、更少的信号线、更低的EMI，与现代ARM处理器、SoC和嵌入式系统的兼容性更好。
⚠️ 接口选型提醒：G133HAN03.1采用eDP接口，与同系列LVDS接口型号不兼容。选型时请务必确认主板接口类型。
卖点四：300cd/㎡亮度 + 800:1高对比度
亮度300cd/㎡，在工业环境、医疗场景等中等环境光场景下保持良好的可视性。800:1高对比度确保图像层次丰富、黑色深邃。配合雾面防眩光表面（3H硬涂层），有效减少环境光反射。
卖点五：超薄轻量化设计 + 无孔安装
外观厚度仅5.0mm，重量仅约250g。无预设安装孔设计（零螺丝孔方案），适配胶粘/卡扣式安装，适合便携设备、空间受限的嵌入式应用等对重量和厚度敏感的场景。
卖点六：含LED驱动器 + 1.5G抗振
含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。抗振性能1.5G（14.7 m/s²） ，适用于工业设备、车载终端等有振动要求的场景。
卖点七：30,000小时背光寿命 + 低功耗
WLED背光寿命30,000小时（Min.） ，信号功耗仅1.2W（Max.） ，适合低功耗工业设备和便携应用。
卖点八：16:9宽屏比例 + 量产保障
16:9宽屏比例是当前主流显示标准，适合宽屏HMI界面、多媒体内容播放等应用场景。G133HAN03.1于2024年Q1正式量产，当前处于量产中状态，供应稳定。
G133HAN03.1应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | FHD全高清 + eDP接口 + 16:9宽屏 |
医疗影像 | 医疗诊断显示器、患者监护仪、医疗推车终端 | IPS全视角 + 300nit亮度 + 常黑显示 |
便携显示设备 | 便携式显示器、工业平板电脑、手持终端 | 5.0mm超薄 + 250g轻量化 + 无孔安装 |
嵌入式终端 | 嵌入式工控显示、工业平板电脑 | eDP接口 + 低功耗 + 1.5G抗振 |
工业柜机 | 嵌入式显示模块、设备操作面板 | 5mm厚度 + 胶粘方案 + 雾面防眩光 |
仓储物流 | 分拣终端、手持扫码设备 | 雾面抗指纹 + 宽温域运行 |
G133HAN03.1 vs G133HAN01.1（接口差异）
对比项 | G133HAN03.1 | G133HAN01.1 |
分辨率 | 1920×1080（FHD） | 1920×1080（FHD） |
亮度 | 300 cd/m² | 400 cd/m² |
对比度 | 800:1 | 800:1 |
可视角度 | 89/89/89/89° | 89/89/89/89° |
显示技术 | AHVA（IPS级） | AHVA（IPS级） |
接口 | eDP（2 Lanes） | LVDS |
背光寿命 | 30,000小时 | 50,000小时 |
工作温度 | 0~50°C | -20~70°C |
生产状态 | 量产中（2024年Q1量产） | 量产中 |
选型建议：
G133HAN03.1：采用eDP接口，适合新项目设计、ARM架构处理器、便携设备等场景；
G133HAN01.1：采用LVDS接口，适合传统LVDS平台；
G133HAN03.1 vs G133HAN02.0（同系列eDP接口对比）
对比项 | G133HAN03.1 | G133HAN02.0 |
接口 | eDP（2 Lanes） | eDP |
亮度 | 300 cd/m² | 400 cd/m² (Typ.) |
价格 | 更具性价比 | 较高 |
定位 | 高性价比主流款 | 高亮升级款 |
选型建议：
G133HAN03.1：性价比高，适合室内工业/医疗/消费电子场景；
G133HAN02.0：亮度更高，适合对亮度有更高要求的场景；
