一 、友达13.3寸工业G133HAN02.0 应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G133HAN02.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业，医疗影像，游戏 | |
应用环境： | 工作温度 | 0 ~50 °C | 存储温度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 白光LED背光，含LED驱动器，端子倒装，表面雾面 | |||
二 、友达13.3寸工业G133HAN02.0结构详情
像素特征： | 解析度 | 1920(RGB)×1080 , FHD | 点间距 | 0.05095×0.15285 (H×V)mm | |||
像素排列 | RGB垂直条状 | 像素间距 | 0.15285×0.15285 (H×V) mm | ||||
结构尺寸： | 显示区域(mm) | 293.472(H) × 165.078(V) | 开口区域(mm) | - | |||
外观尺寸(mm) | 306.3(H) × 203.7(V) | 外观厚度(mm) | 3.2 (Max.) mm | ||||
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - | |||
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | ||||
安装孔位 : | Face mounting holes (8 pcs) on up, down slugs | ||||||
其它特征 : | 重量 | 280g (Max.) | 表面处理 | 雾面 | |||
三、友达13.3寸液晶模组G133HAN02.0 光学详情
基础信息： | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间（ms） | 27 (Typ.)(Tr+Td) ms | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.60 (Typ./Max.)(5 points) | |
1931色域 | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达13.3寸液晶模组G133HAN02.0电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 4.18W (Max.) |
五、友达13.3寸液晶模组G133HAN02.0光源详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 30K (Typ.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 10/12/13.2V (Min./Typ./Max.) | 电流输入 | - | ||
功耗 | 3.38W (Max.) | |||||
六、友达液晶模组G133HAN02.0 信号详情
信号系统 : | eDP (2 Lanes), eDP1.2 | 信号逻辑电压 | - | |||
信号电气: | 电压输入 | 3.3V (Typ.) | 电流输入 | 231/242mA (Typ./Max.) | ||
功耗 | 0.7/0.8W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 下凸板右边 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
I-PEX | 20765-030E-11A | 0.5 mm | 30 pins | 1 pcs | EDP-30P2L-020A | |

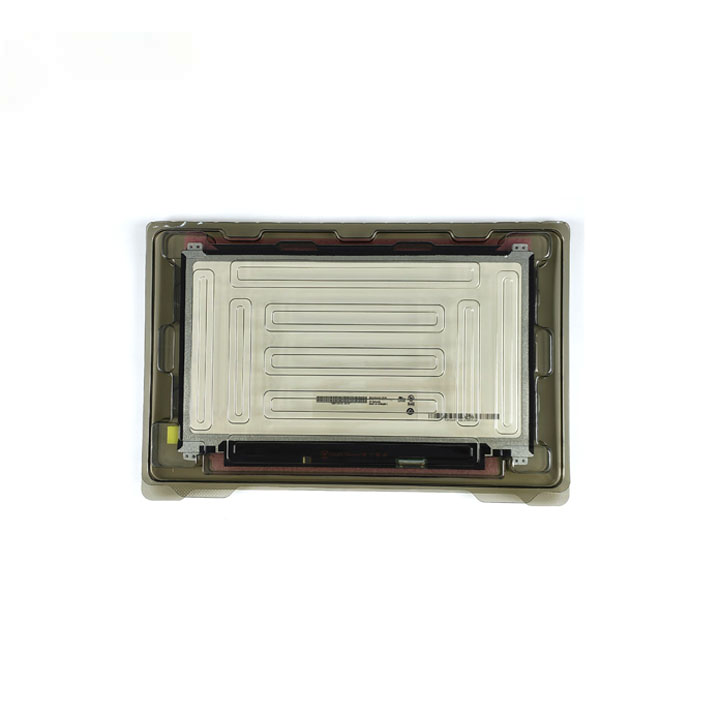

七、友达液晶模组G133HAN02.0 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
45 pcs / 箱 | 11.8 Kgs | 446×373×293 mm |

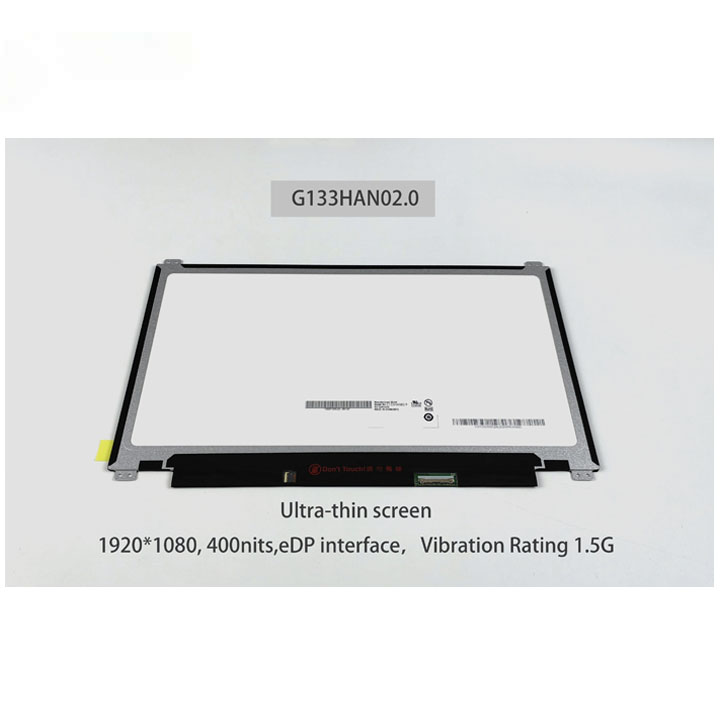

G133HAN02.0是友达光电（AUO）推出的一款13.3英寸工业级FHD全高清TFT-LCD液晶模组。该产品采用AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为1920×1080（FHD） ，宽高比16:9，像素密度166 PPI。
G133HAN02.0于2019年Q1量产，当前生产状态为量产中。核心亮点为400cd/㎡高亮度、AHVA全视角、eDP高速接口及超薄轻量化设计（厚度仅3.2mm，重量仅280g），广泛适用于工业HMI、医疗影像、游戏设备等场景。当前处于量产中状态，有现货供应。
接口选型提示：G133HAN02.0采用eDP（2 Lanes, eDP1.2）接口，与同系列采用LVDS接口的G133HAN01.1接口不兼容。选型时请务必确认主板接口类型，避免因接口不匹配导致无法使用。
G133HAN02.0核心卖点与优势
卖点一：FHD全高清分辨率（1920×1080）
采用1920×1080 FHD全高清分辨率，像素密度166 PPI。显示区域尺寸为293.472×165.078 mm，画面细腻清晰，文字锐利，适合工业HMI界面、医疗影像、游戏设备等对画质要求较高的应用场景。
卖点二：AHVA IPS全视角技术（89°全向视角）
采用友达自研AHVA广视角技术（常黑显示），支持89°全向视角（CR≥10）。多人协同观看无盲区，色彩稳定性优异，适合医疗会诊、工业HMI等多角度使用场景。常黑显示模式在暗环境下提供更深邃的黑色。
卖点三：400cd/㎡高亮度 + 800:1高对比度
亮度400cd/㎡，在工业环境、医疗手术室等中等环境光场景下保持良好的可视性。800:1高对比度确保图像层次丰富、黑色深邃。配合雾面表面处理，有效减少环境光反射。

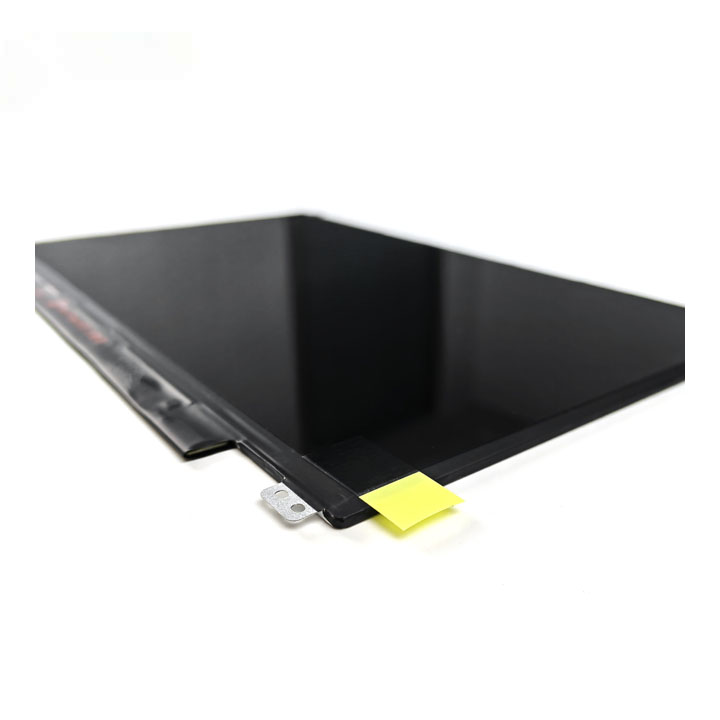

卖点四：超薄轻量化设计（3.2mm厚度 + 280g重量）
外观厚度仅3.2mm，重量仅280g，是同类13.3寸工业屏中最轻薄的型号之一。适合便携设备、空间受限的嵌入式应用等对重量和厚度敏感的场景。
卖点五：eDP高速接口（2 Lanes, eDP1.2）
采用eDP（2 Lanes, eDP1.2）接口，30 pins端子连接。相比传统LVDS接口，eDP接口具有更高的传输速率、更少的信号线、更低的EMI，与现代ARM处理器、SoC和嵌入式系统的兼容性更好。
⚠️ 接口选型提醒：G133HAN02.0采用eDP接口，与同系列LVDS接口型号不兼容。选型时请务必确认主板接口类型。
卖点六：含LED驱动器 + 1.5G抗振
含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。抗振性能1.5G（14.7 m/s²） ，适用于工业设备、车载终端等有振动要求的场景。
卖点七：30,000小时背光寿命 + 低功耗
WLED背光寿命30,000小时（Typ.） ，总功耗仅4.18W（Max.） ，适合低功耗工业设备和便携应用。
卖点八：16:9宽屏比例 + 标准安装孔位
16:9宽屏比例是当前主流显示标准，适合宽屏HMI界面、多媒体内容播放等应用场景。配备Face mounting holes（8 pcs） 安装孔，安装牢固可靠。
卖点九：2018年Q4新品 + 量产保障
G133HAN02.0于2018年Q4推出，是友达13.3寸产品线中较新的eDP接口型号，当前处于量产中状态，供应稳定。
G133HAN02.0应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | FHD全高清 + eDP接口 + 16:9宽屏 |
医疗影像 | 医疗诊断显示器、患者监护仪、医疗推车终端 | 400nit亮度 + IPS全视角 + 雾面防眩光 |
游戏设备 | 游戏机显示终端、娱乐设备 | FHD高画质 + 快速响应 + 广视角 |
便携显示设备 | 便携式显示器、工业平板电脑、手持终端 | L3.2mm超薄 + 280g轻量化 + eDP接口 |
工业嵌入式设备 | 嵌入式工控显示、工业平板电脑 | eDP接口 + 低功耗 + 1.5G抗振 |
医疗推车终端 | 移动医疗推车、患者信息屏 | 400nit亮度 + IPS全视角 + 超薄设计 |
同系列型号对比与选型建议
G133HAN02.0与G133HAN01.0/01.1对比（接口差异）
友达13.3寸FHD产品线中，G133HAN02.0与G133HAN01.0/01.1的核心区别在于接口类型：
对比项 | G133HAN02.0 | G133HAN01.0 / 01.1 |
分辨率 | 1920×1080（FHD） | 1920×1080（FHD） |
亮度 | 400 cd/m² | 400 cd/m² |
可视角度 | 89/89/89/89° | 89/89/89/89° |
对比度 | 800:1 | 800:1 |
显示技术 | AHVA（IPS级） | AHVA（IPS级） |
信号接口 | eDP（2 Lanes） | LVDS（2 ch, 8-bit） |
厚度 | 3.2 mm | 10.1 mm |
重量 | 280g | 500g |
背光寿命 | 30,000小时 | 50,000小时 |
工作温度 | 0~50°C | -20~70°C |
色域 | 49% NTSC | 90% NTSC |
推出时间 | 2018年Q4 | 2016年 |
选型建议：
G133HAN02.0：采用eDP接口，超薄设计（3.2mm），适合新项目设计、ARM架构处理器、便携设备等场景；
G133HAN01.0/01.1：采用LVDS接口，厚型设计（10.1mm），适合传统LVDS平台、宽温（-20~70°C）场景。
同系列eDP接口型号对比：G133HAN02.0 vs G133HAN03.1
对比项 | G133HAN02.0 | G133HAN03.1 |
接口 | eDP（2 Lanes） | eDP（2 Lanes） |
亮度 | 400 cd/m² | 300 cd/m² (Typ.) |
背光寿命 | 30,000小时 | 30,000小时 |
工作温度 | 0~50°C | 0~50°C |
价格 | 略高（亮度更高） | 更具性价比 |
定位 | 高亮版 | 高性价比版 |
选型建议：
G133HAN02.0：亮度更高（400nit），适合对亮度有更高要求的场景；
G133HAN03.1：亮度略低（300nit），价格更具吸引力，适合成本敏感项目。
如需获取G133HAN02.0的完整规格书、样品支持或批量采购报价，请联系我们。
