一、友达13.3寸液晶模组G133HAN01.0 应用详情
基本信息： | 面板品牌 | AUO | 面板型号 | G133HAN01.0 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 13.3吋 | 适用于 | 工业，游戏 | |
工作环境： | 工作温度 | -20~ 70 °C | 存储温度 | -20 ~ 70 °C |
| RoHS | RoHS | |||
| 典型特征 : | 广色域，表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，宽屏 | |||
二、友达13.3寸液晶模组G133HAN01.0 光学详情
基础信息： | 亮度 | 400cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能： | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
| 色域 | 90% NTSC (CIE1931) | 白场变动 | 1.25/1.33 (Typ./Max.)(5 points) |
三、友达13.3寸液晶模组G133HAN01.0 结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080 , FHD | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.05095×0.15285 mm | 像素间距(W×H) | 0.15285×0.15285 mm | |
物理尺寸 : | 显示尺寸 | 293.472(W)×165.078(H) mm | 外观尺寸 | 309.7(W)×184.1(H) mm |
| 可视尺寸 | 295.07(W)×166.68(H) mm | 外观厚度 | 10.1 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 16:9 | 外观样式 | 厚屏 (PCBA弯折, 厚度≥5.2mm) | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它细节 : | 重量 | 500g (Typ.) | 表面处理 | 雾面 |
四、友达13.3寸液晶模组G133HAN01.0 电子详情
| 刷新频率 : | 60Hz |
翻转扫描 : | No |
| 功率总耗 : | 16.8W (Typ.) |
五、友达13.3寸液晶模组G133HAN01.0 信号详情
信号电气 : | 输入电流 | 500mA (Max.) | 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.8W (Max.) | 信号接口 | LVDS (2 ch, 8-bit) | ||
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | |
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 广濑电机 | DF19K-30P-1H | 1.0 mm | 30pins | 1pcs |
六、友达13.3寸液晶模组G133HAN01.0 发光详情
光源特征 : | 灯管类型 | WLED | 位置 | 侧入式光源 | |
| 灯管寿命 | 50K(Typ.) (Hours) | ||||
| 接口特征 : | 类型 | 端子 | |||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 广濑电机 | DF19G-8P-1H | 1.0 mm | 8 pins | 1 pcs | |
| 灯管驱动 : | 含LED驱动器 | ||||
| 驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 1.25A (Typ.) | |
| 功率消耗 | 15W (Max.) | ||||
七、友达13.3寸液晶模组G133HAN01.0 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
| 20 pcs / 箱 | 480×275×450 mm | 10.5 Kgs |

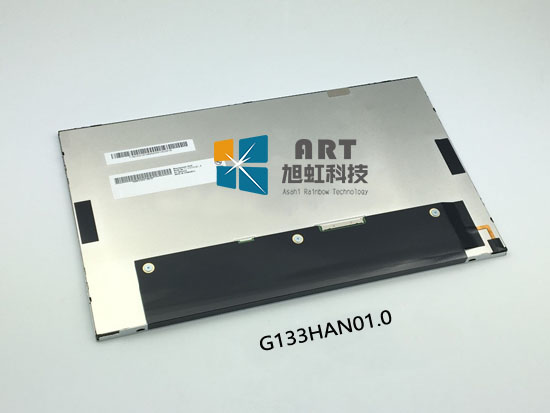

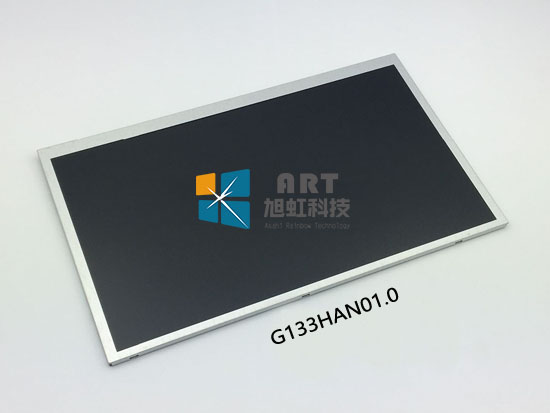

G133HAN01.0 是友达光电（AUO）于2016年推出的一款13.3英寸工业级FHD全高清TFT-LCD液晶模组。该产品采用AHVA广视角技术（友达自研IPS级技术，常黑显示，透射式），分辨率为1920×1080（FHD） ，宽高比16:9，像素密度166 PPI。
G133HAN01.0的核心亮点为400cd/㎡亮度、AHVA全视角、90% NTSC广色域及-20~70℃宽温工作，曾广泛适用于工业HMI、医疗影像、游戏设备等场景。
⚠️ 停产提示：G133HAN01.0于2016年Q3量产，于2022年Q2停产，当前生产状态为已停产。，目前市场普遍缺货。新项目建议优先选用G133HAN01.1作为替代方案，该型号参数结构完全一致，可直接替换。如需确认最新库存，请联系客服。
G133HAN01.0核心卖点与优势
卖点一：FHD全高清分辨率（1920×1080）
采用1920×1080 FHD全高清分辨率，像素密度166 PPI。显示区域尺寸为293.472×165.078 mm，画面细腻清晰，适合医疗影像、工业设计、游戏界面等对画质要求较高的专业应用场景。
卖点二：AHVA IPS全视角技术（89°全向视角）
采用友达自研AHVA广视角技术（常黑显示），支持89°全向视角（CR≥10）。多人协同观看无盲区，色彩稳定性优异，适合医疗会诊、工业HMI等多角度使用场景。
卖点三：90% NTSC广色域 + 100% sRGB覆盖
色域表现优异：90% NTSC（CIE1931）、100% sRGB覆盖率、90% DCI-P3覆盖率。色彩还原准确，适合医疗影像诊断、专业设计、游戏画面渲染等对色彩要求较高的专业应用。
卖点四：400cd/㎡高亮度 + 800:1高对比度
亮度400cd/㎡，在工业环境、医疗手术室等中等环境光场景下保持良好的可视性。800:1高对比度确保图像层次丰富、黑色深邃。配合雾面防眩光表面（3H硬涂层），有效减少环境光反射。
卖点五：-20~70℃宽温工作 + 1.5G抗振
工作温度和存储温度均达到-20~70℃，抗振性能1.5G（14.7 m/s²）。适用于工业现场、户外半户外设备、车载等有一定温度变化和振动要求的场景。
卖点六：50,000小时长寿命背光 + 内置LED驱动器
WLED背光寿命长达50,000小时（Typ.） ，按7×24小时连续运行计算可使用约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点七：LVDS双通道工业标准接口
采用LVDS（2通道，8-bit）信号接口，30 pins端子连接（广濑电机DF19K-30P-1H，1.0mm脚距）。与主流工业控制器、嵌入式PC广泛兼容，信号传输稳定可靠，适合工业环境长距离传输需求。
卖点八：16:9宽屏比例 + 标准安装孔位
16:9宽屏比例是当前主流显示标准，适合宽屏HMI界面、多媒体内容播放等应用场景。配备Side mounting holes（4-M2） 安装孔，安装牢固可靠。
卖点九：工业级可靠性设计
模块化背光架构：集成WLED侧入光源 + 驱动电路，功耗控制<15W@12V
全金属防变形边框：增强结构强度
色温稳定性：6485K ± 3%（全温域）
G133HAN01.0 应用场景
应用领域 | 典型设备 | 关键匹配特性 |
医疗影像 | 医疗诊断显示器、手术影像终端、PACS工作站 | FHD全高清 + 90% NTSC广色域 + IPS全视角 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 16:9宽屏 + LVDS接口 + 宽温 |
游戏设备 | 游戏机显示终端、娱乐设备 | FHD高画质 + 广色域 + 快速响应 |
工业嵌入式设备 | 嵌入式工控显示、工业平板电脑 | LVDS接口 + 宽温 + 1.5G抗振 |
医疗推车终端 | 移动医疗推车、患者信息屏 | 400nit亮度 + IPS全视角 + 雾面防眩光 |
替代型号推荐：G133HAN01.1
为什么推荐G133HAN01.1？
G133HAN01.0已正式停产（2022年6月EOL），目前市场普遍缺货。友达原厂于2019年便推出了替代款G133HAN01.1，该型号是G133HAN01.0的官方升级替代产品。
G133HAN01.0 vs G133HAN01.1 参数对比
对比项 | GG133HAN01.0（已停产） | G133HAN01.1（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 13.3英寸 | 13.3英寸 |
分辨率 | 1920×1080（FHD） | 1920×1080（FHD） |
亮度 | 400 cd/m² | 400 cd/m² |
可视角度 | 89/89/89/89° | 89/89/89/89° |
对比度 | 800:1 | 800:1 |
色域 | 90% NTSC | 90% NTSC |
工作温度 | -20 ~ 70 °C | -20 ~ 70 °C |
背光寿命 | 50,000小时 | 50,000小时 |
信号接口 | LVDS（2 ch, 8-bit） | LVDS（2 ch, 8-bit） |
显示尺寸 | 293.472×165.078 mm | 293.472×165.078 mm |
外观尺寸 | 309.7×184.1×10.1 mm | 309.7×184.1×10.1 mm |
安装方式 | 4-M2侧装 | 4-M2侧装 |
状态 | 已停产 | 量产中 |
替代注意事项
✅ 可直接替换：G133HAN01.1与G133HAN01.0参数结构完全一致，无需更改结构设计、主板兼容性等
✅ 完美兼容：所有尺寸参数、接口定义、电气参数、安装孔位均相同
⚠️ 认证问题：如果项目产品用G133HAN01.0做的认证，建议提前做好G133HAN01.1的认证准备
✅ 推荐选择：新项目直接选用G133HAN01.1，老项目尽快切换，避免停产带来的供应风险
替代总结：G133HAN01.1是G133HAN01.0的完美替代品，参数、结构、接口100%兼容，可直接替换使用。
