一、友达液晶模组G121STN02.1 应用详情
基础信息 : | 制造商 | 友达（AUO） | 型号 | G121STN02.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 12.1” | |||
应用环境 : | 存储温度 | -30 ~ 85 °C | 工作温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，端子倒装，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G121STN02.1 结构详情
像素特征 : | 解析度 | 800(RGB)×600, SVGA | 点间距(mm) | 0.1025×0.3075 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.3075×0.3075 (H×V) [82PPI] | |
结构尺寸 : | 显示区域(mm) | 246(H) × 184.5(V) | 开口区域(mm) | 249(H) × 187.5(V) |
外观尺寸(mm) | 261.65(H) × 203(V) | 外观厚度(mm) | 6.0/9.0 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | 6.0/9.0 (Typ./Max.) |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它参数 : | 重量 | 600g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G121STN02.1 光学详情
基础信息 ： | 显示亮度 | 1500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | 6 o'clock | 响应时间(ms) | 25/10 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 53% | sRGB覆盖率 | 72% |
Adobe RGB覆盖率 | 55% | DCI-P3覆盖率 | 55% | |
Rec.2020覆盖率 | 39% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G121STN02.1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗: | 7.2W (Typ.) |
五、友达液晶模组G121STN02.1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 200/240mA (Typ./Max.) | ||
功率消耗 | 660/792mW (Typ./Max.) | |||||
信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420HE | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | |
六、友达液晶模组G121STN02.1 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 80K (Min.) 小时 |
是否可换 | No | 形状 | - | 光源位置 | 侧入式光源 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
恩得利 | 3808K-F05N-12R | 1.25 mm | 5 pins | 1 pcs | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12±1.2V | 电流供应 | 600/650mA (Typ./Max.) | ||
功率消耗 | 7.2/7.8W (Typ./Max.) | |||||
七、友达液晶模组G121STN02.1 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
20 pcs / box | 15.0 Kgs | 570×320×420 mm (L×W×H) |
友达液晶模组G121STN02.1概况：

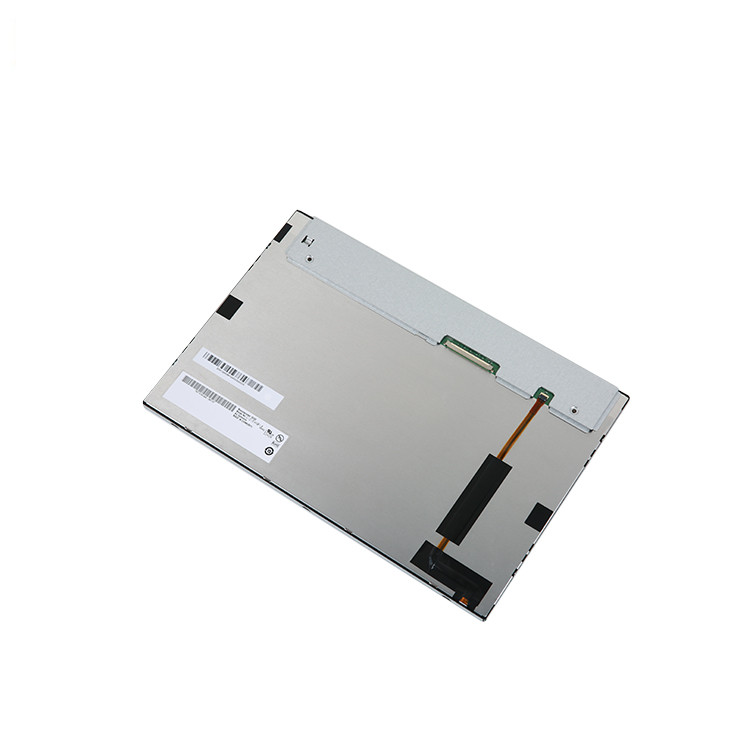

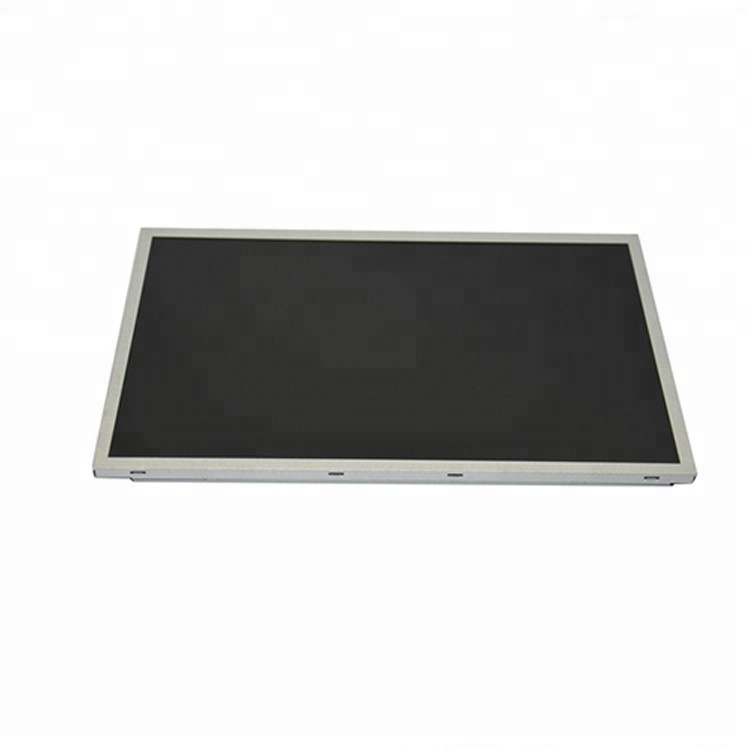

G121STN02.1 (友达，AUO) TFT-LCD 12.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，端子倒装，180度翻转显示，6/8位灰阶可选，表面雾面等特征，G121STN02.1推荐使用于工业。
G121STN02.1显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249×187.5 (宽×高) mm，外观尺寸为261.65×203 (宽×高)×9(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重600g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为80K小时，含LED驱动器。G121STN02.1采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G121STN02.1于2022年Q2量产，当前生产状态为量产中。如果开发新产品想采用G121STN02.1液晶模组，建议多了解一下关于G121STN02.1的最新的生产状态信息和技术信息。G121STN02.1所有参数值均以规格书为准，G121STN02.1规格书和最新价格可以咨询杭州旭虹。
