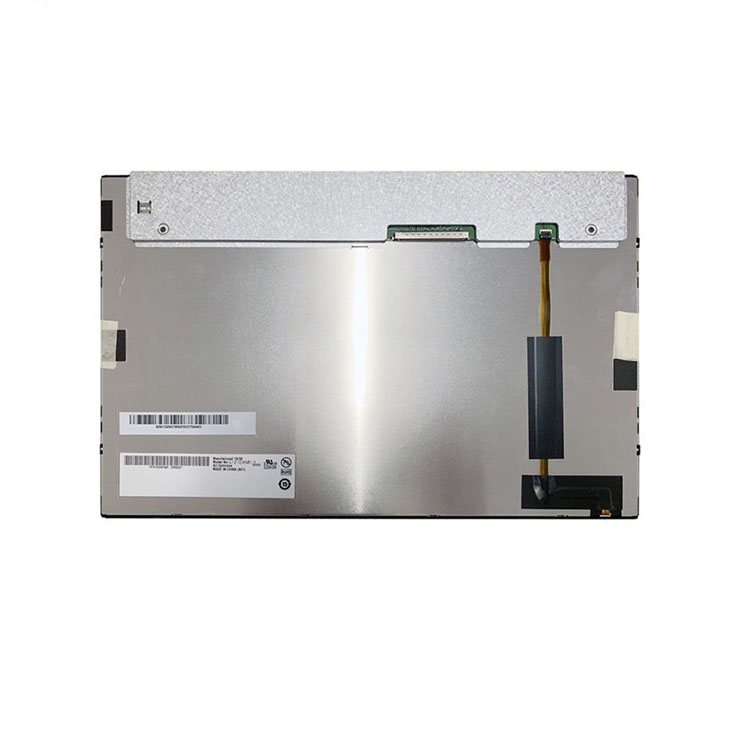

1、友达液晶模组G121EAN01.402 应用详情
基本信息 : | 面板品牌 | AUO | 面板型号 | G121EAN01.402 |
面板尺寸 | 12.1英寸 | 面板应用 | 工业，医疗影像 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | sRGB，宽温，白光LED背光，含LED驱动器， 8位灰阶，表面雾面 | |||
2、友达液晶模组G121EAN01.402结构详情
像素特征 : | 像素数量 | 1280(RGB)×800, WXGA | 点间距 | 0.068×0.204 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.204×0.204 mm (H×V) [124PPI] | |
结构尺寸 : | 显示区域 | 261.12×163.2 mm (H×V) | 可视区域 | 264.22×168.12 mm (H×V) |
外观尺寸 | 278×184 mm (H×V) | 外观厚度 | 6.95/9.64 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 480g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
3、友达液晶模组G121EAN01.402 光学详情
基本信息 : | 面板亮度 | 300 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.2M (8-bit + FRC) |
色温 | 6485K | 亮度变动 | 1.33 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 75% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、友达液晶模组G121EAN01.402电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 7.05W (Max.) |
5、友达液晶模组G121EAN01.402背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 30K (Min.) 小时 |
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 10/12/15V (Min./Typ./Max.) | 电流输入 | - | ||
6、友达液晶模组G121EAN01.402 信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 500mA (Max.) | ||
功耗 | 1.65W (Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
庆良 | 093G30-B0001A-1 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-105A | |
7、友达液晶模组G121EAN01.402 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
20 | 450×375×320 | 15.50 |
G121EAN01.402（又称G121EAN01 V402）是友达光电（AUO）推出的一款12.1英寸工业级TFT-LCD液晶模组。该产品采用AHVA广视角技术（IPS硬屏架构），分辨率为1280×800（WXGA） ，宽高比16:10，像素密度124 PPI。
G121EAN01.402可直接兼容替代G121EAN01.4使用，两者的唯一区别在于灰阶选择方式：G121EAN01.402仅支持8位灰阶（16.2M色），而G121EAN01.4支持6位/8位可选。
1. AHVA IPS广视角技术
采用友达自研AHVA广视角技术（IPS硬屏架构），支持89°全向视角（CR≥10），无TN屏的灰度反转效应。色彩稳定性优异，适合工业HMI、医疗设备等多角度使用场景。
2. -30~85℃超宽温工作
支持-30℃低温冷启动与85℃高温持久运行，存储温度同样达到-30~85℃。适用于沙漠油田监控、冷链物流设备、户外终端、极地科考等极端环境。
3. 99% sRGB广色域覆盖
色域表现优异：73% NTSC、99% sRGB、75% Adobe RGB、75% DCI-P3。色彩还原准确，特别适合医疗影像、工业设计等对色彩要求较高的专业应用。
4. 1000:1高对比度 + 300cd/㎡亮度
1000:1高对比度确保图像层次丰富、黑色深邃。300cd/㎡标准亮度满足大多数室内工业环境需求，配合雾面防眩光表面（3H硬涂层），有效减少环境光反射。
5. 长寿命背光 + 内置LED驱动器
背光寿命≥30,000小时；
内置LED驱动器：无需外部背光驱动电路，简化系统设计，节省BOM成本；
宽电压输入：10/12/15V（Min./Typ./Max.）；
6. LVDS工业标准接口
采用LVDS（1通道，6/8-bit）接口，与主流工业控制器、嵌入式PC广泛兼容。3.3V低电压输入，信号功耗仅1.65W（Max.）。
7. 1.5G抗振 + 雾面防眩光
1.5G抗振等级（14.7 m/s²）：适用于AGV车载终端、工程机械等振动环境；
雾面表面 + 3H硬涂层：减少环境光反射，耐刮擦，适合工业环境长期使用；
8. 可直接替代G121EAN01.4
G121EAN01.402与G121EAN01.4在外观尺寸、接口定义、电气参数等方面完全一致，可直接兼容替代。
G121EAN01.402应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、PLC编程终端、SCADA监控屏 | AHVA全视角 + LVDS接口 + 宽温 |
医疗设备 | 心电图机、患者监护仪、医疗影像工作站 | 心电图机、患者监护仪、医疗影像工作站 |
车载与运输设备 | AGV车载终端、公交信息屏、船舶导航 | -30℃低温 + 1.5G抗振 + 全视角 |
户外自助终端 | 充电桩显示屏、户外售票机、信息查询终端 | 宽温 + 雾面防眩光 + 300nit亮度 |
军工与特种设备 | 野战指挥终端、雷达监控屏 | 宽温 + 抗振 + 工业级品质 |
能源监控 | 智能电网终端、光伏逆变器、沙漠油田监控 | 宽温 + 长寿命 + 低功耗 |
G121EAN01.402与G121EAN01.4的区别说明
G121EAN01.402是G121EAN01.4的直接兼容替代型号，两者的核心区别如下：
对比项 | G121EAN01.4 | G121EAN01.402 |
灰阶选择 | 6位/8位均可选 | 仅支持8位 |
显示颜色 | 262K/16.2M（6-bit / 6-bit + FRC） | 262K/16.2M（8-bit + FRC） |
外观尺寸 | 278×184mm | 278×184mm |
接口类型 | LVDS（1 ch, 6/8-bit） | LVDS（1 ch, 6/8-bit） |
背光驱动 | 含LED驱动器 | 含LED驱动器 |
工作温度 | -30~85°C | -30~85°C |
其他参数 | 完全一致 | 完全一致 |
选型建议
如果系统固定使用8位模式：G121EAN01.402可直接替代G121EAN01.4；
如果系统需要在6位/8位之间切换：建议继续选用G121EAN01.4；
规格书下载板块
提供G121EAN01.402和G121EAN01.4规格书PDF下载
如需要规格书，可以加我们qq或微信
