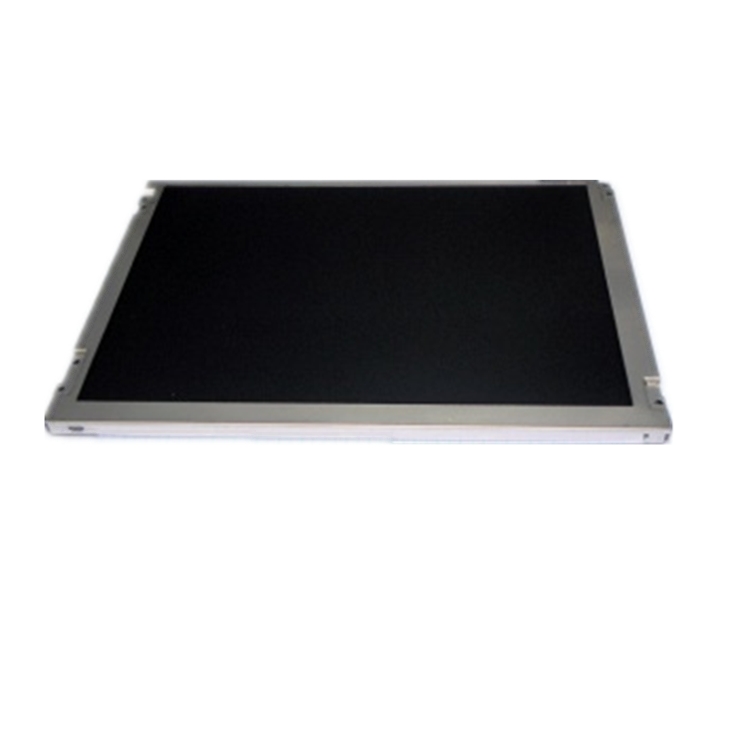

一、友达液晶模组G121EAN01.6 应用详情
基础信息 : | 制造商 | 友达AUO | 型号 | G121EAN01.6 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 10.1" | |||
应用环境 : | 存储温度 | -30 ~ 85 °C | 工作温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G121EAN01.6 结构详情
像素特征 : | 解析度 | 1280(RGB)×800, WXGA | 点间距(W×H) | 0.068×0.204 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.204×0.204 mm (H×V) [124PPI] | |
结构尺寸 : | 显示区域 | 261.12×163.2 mm (H×V) | 外观尺寸 | 278×184 mm (H×V) |
可视尺寸 | 264.22×168.12 mm (H×V) | 外观厚度 | 6.95/9.64 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它参数 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G121EAN01.6 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6485K | 白场变动 | 1.33 (Max.)(5 points) |
四、友达液晶模组G121EAN01.6 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G121EAN01.6 信号详情
信号电气 : | 输入电流 | - | 输入电压 | 3.3V (Typ.) | |
功率消耗 | - | 信号接口 | eDP (1 Lane) | ||
接口特征 : | 类型 | 端子 | 位置 | - | |
六、友达液晶模组G121EAN01.6 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | - | 形状 | - | 寿命 | 50K (Min.) Hours | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 : | 含LED驱动器 | |||||
G121EAN01.6 于2025年Q3量产，于2025年Q3停产，当前生产状态为已停产。
重要说明：G121EAN01.6采用eDP接口（1 Lane），而同系列其他型号（01.0/01.1/01.2/01.3/01.4）均为LVDS接口。接口不同意味着无法直接互换，替代选型时需特别注意主板接口类型。
G121EAN01.6核心优势
1. AHVA全视角技术（IPS级硬屏）
采用友达自研AHVA广视角技术，支持89°全向视角，无TN屏的灰度反转效应。多人协同观看无盲区，色彩稳定性优异，适合工业HMI、医疗设备等多角度使用场景。
2. -30~85℃超宽温工作
支持-30℃低温冷启动与85℃高温持久运行。适用于沙漠油田监控、冷链物流设备、户外终端、极地科考等极端环境。
3. 400-500cd/㎡高亮度 + 1000:1高对比度
亮度是普通工业屏（250-350cd/㎡）的1.5-2倍，即使在户外阳光直射、工厂强光车间等环境，屏幕内容依然清晰可见。1000:1高对比度确保图像层次丰富。
4. 50,000小时长寿命背光 + 内置LED驱动器
背光寿命≥50,000小时：按7×24小时连续运行可使用约5.7年；
内置LED驱动器：无需外部背光驱动电路，简化系统设计，节省BOM成本；
5. eDP高速接口 + 1.5G抗振
eDP接口：高带宽、低EMI，与现代ARM处理器、SoC完美兼容；
1.5G抗振等级：适用于AGV车载终端、工程机械、铁路信号设备等振动环境；
G121EAN01.6 产品核心卖点
卖点 | 参数 | 客户价值 |
WXGA高清分辨率 | 1280×800，124 PPI | 画面细腻清晰，文字锐利，适合信息密集型界面 |
AHVA全视角技术 | 89°/89°/89°/89°（CR≥10） | IPS级硬屏架构，任意角度观看无色彩偏移，多人协同无盲区 |
亮度 | 400 cd/m²（Typ.） | 是普通工业屏（250-300nit）的1.5-2倍，室内半户外环境下依然清晰可见 |
高对比度 | 1000:1（Typ.） | 黑色更深邃，图像层次丰富，暗部细节清晰 |
广色域 | 72% NTSC | 色彩表现优于普通工业屏，适合医疗影像等专业应用 |
常黑显示模式 | AHVA Normally Black | 关闭状态呈现纯黑色，暗场环境下对比度表现优异 |
-30°C超低温启动 | 工作温度 -30 ~ 85°C | 冷库级低温启动能力，适合冷链物流、极地科考、高原设备 |
85°C高温持久运行 | 工作温度 -30 ~ 85°C | 沙漠油田监控、钢铁冶金、户外终端等高温场景稳定运行 |
抗振性能 | 1.5G（14.7 m/s²） | 适合AGV车载、工程机械、铁路信号等振动环境 |
eDP 1 Lane接口 | eDP（1 Lane） | 高带宽、低EMI，信号线少，与现代ARM处理器、SoC完美兼容 |
支持10bit色深 | 6-bit + FRC（等效10bit） | 色彩过渡平滑无断层，适合医疗影像等专业应用 |
动态刷新率调节 | 60Hz原生，支持FRC优化 | 画面流畅无撕裂 |
3.3V低电压 | 3.3V（Typ.） | 低功耗设计，适合便携和节能设备 |
50,000小时背光寿命 | 50K（Min.）Hours | 7×24小时连续运行可用约5.7年，降低维护成本 |
内置LED驱动器 | 含LED驱动器 | 无需外部背光驱动电路，简化系统设计，节省BOM成本和PCB空间 |
WLED侧入式背光 | 侧入式光源 | 薄型化设计，亮度均匀 |
雾面防眩光表面 | 雾面，Hard coating（3H） | 减少环境光反射，户外/强光下可读性更强，耐刮擦 |
4个侧面安装孔 | Side mounting holes（4-M2）on left, right bezel | 安装牢固可靠，无需胶粘或边框压紧 |
超薄机身 | 6.95 / 9.64 mm（Typ./Max.） | 适合空间受限的紧凑型设备设计 |
产品线定位 | 12.1寸WXGA工业液晶屏，G121EAN系列中的eDP接口独苗 | |
核心差异化 | eDP接口 + -30~85°C宽温 + AHVA全视角 + 400nit亮度 | |
G121EAN01.6应用场景
应用领域 | 典型设备 | 关键匹配特征 |
工业HMI | 工厂自动化控制面板、PLC编程终端、SCADA监控屏 | AHVA全视角 + eDP接口 + 宽温 |
医疗设备 | 心电图机、患者监护仪、医疗影像工作站 | 高亮度 + 全视角 + 高对比度 |
户外自助终端 | 充电桩显示屏、户外售票机、信息查询终端 | 400nit亮度 + 宽温 + 雾面防眩光 |
车载与运输设备 | AGV车载终端、公交信息屏、船舶导航 | -30℃低温 + 1.5G抗振 + 全视角 |
军工与特种设备 | 野战指挥终端、雷达监控屏 | 宽温 + 抗振 + 工业级品质 |
能源监控 | 智能电网终端、光伏逆变器、沙漠油田监控 | 宽温 + 长寿命 + 低功耗 |
特别说明：G121EAN01.6是G121EAN系列中唯一采用eDP接口的型号，同系列其他型号（01.0/01.1/01.2/01.3/01.4）均为LVDS接口。接口不同无法直接互换。
替代型号推荐
⚠️ 替代选型核心提醒
G121EAN01.6采用 eDP接口（1 Lane） ，而同系列其他型号（01.0/01.1/01.2/01.3/01.4）均为 LVDS接口。接口不同意味着无法直接互换。替代选型时，首要确认主板接口类型——若主板为eDP接口，推荐选用G121EAN01.6的同接口替代型号；若主板为LVDS接口，则推荐同系列LVDS版本。
选型决策建议
1.确认主板接口 → 若主板为eDP，优先寻找同接口替代；若为LVDS，从G121EAN01.0/01.1/01.2/01.4中选型。
2.确认亮度需求：
室内常规工业 → G121EAN01.1（400nit）或G121EAN01.4（300nit）；
半户外/高亮车间 → G121EAN01.0（500nit）；
户外阳光直射 → G121EAN01.2（1000nit）或G121EAN01.3（1500nit）；
确认背光驱动需求：G121EAN01.3不含LED驱动器，需外接；
确认安装兼容性：G121EAN01.3外观尺寸为283×185.1mm，与其他型号（278×184mm）略有差异
一句话卖点总结
G121EAN01.6是友达12.1寸产品线中唯一采用eDP接口的宽温IPS工业屏，具备-30~85℃超宽温、400-500nit高亮、AHVA全视角、50K小时长寿命背光等核心优势，广泛适用于工业HMI、医疗设备、车载显示及户外终端等场景。该型号已停产，替代选型需重点确认主板接口类型（eDP vs LVDS）。
规格书下载板块
提供G121EAN01.6规格书PDF下载
如需要规格书，可以加我们qq或微信
