一、友达液晶模组G104STN01.6 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | G104STN01.6 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.4吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G104STN01.6 光学详情
基础信息 : | 亮度(cd/m²) | 700 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 10/5 (Typ.)(Tr/Td) ms | |
可视角度 | 80/80/60/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.307; Wy:0.329 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6813K | 白场变动 | 1.33/1.54 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 53% | sRGB覆盖率 | 73% |
Adobe RGB覆盖率 | 55% | DCI-P3覆盖率 | 55% | |
Rec.2020覆盖率 | 39% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G104STN01.6 结构详情
像素特征 : | 分辨率 | 800(RGB)×600, SVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.088×0.264 mm | 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |
物理尺寸 : | 显示尺寸 | 211.2(W)×158.4(H) mm | 外观尺寸 | 227.3(W)×177.5(H) mm |
可视尺寸 | 215.4(W)×161.9(H) mm | 外观厚度 | 6.4/9.3 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | ||
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | 294g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G104STN01.6 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
五、友达液晶模组G104STN01.6 信号详情
信号电气 : | 输入电流 | 320mA (Typ.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.5W (Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | FI-SEB20P-HFE | 1.25 mm | 20 pins | 1 pcs | ||
六、友达液晶模组G104STN01.6 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源(底部) |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | FI-S6P-HFE | 1.25 mm | 6 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 0.33/0.363A (Typ./Max.) | ||
功率消耗 | 3.96/4.356W (Typ./Max.) | |||||
七、友达液晶模组G104STN01.6 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
20 pcs / 箱 | 450×275×320 mm | 8.48 Kgs |
友达液晶模组G104STN01.6 概况：

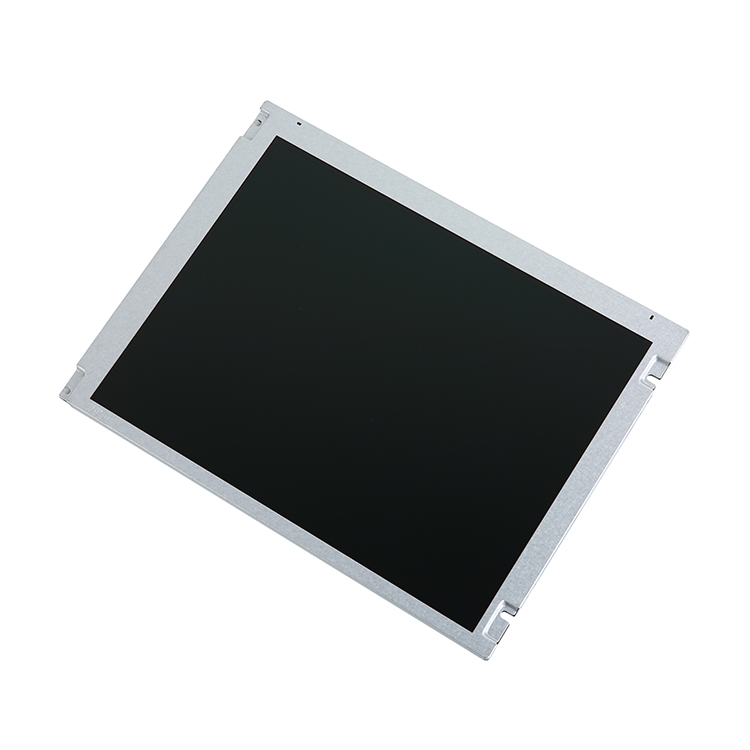

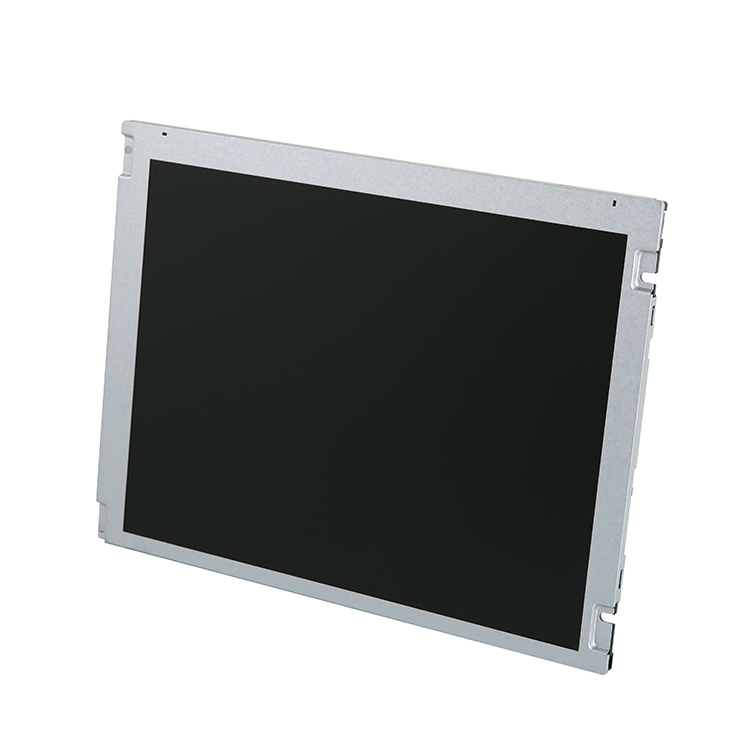

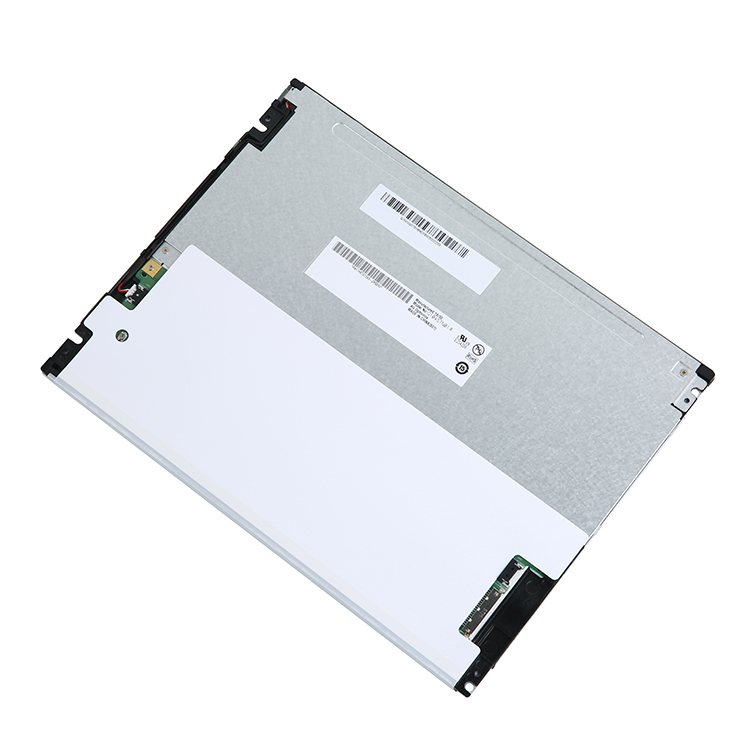

G104STN01.6 (友达，AUO) TFT-LCD的10.4英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面等特征，G104STN01.6推荐使用于工业。
G104STN01.6显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×161.9 (宽×高) mm，外观尺寸为227.3×177.5 (宽×高)×9.3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重294g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。G104STN01.6采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G104STN01.6于2022年Q3量产，当前生产状态为量产中。如果开发新产品想采用G104STN01.6液晶模组，建议多了解一下关于G104STN01.6的最新的生产状态信息和技术信息。G104STN01.6所有参数值均以规格书为准，G104STN01.6规格书和最新价格可以咨询杭州旭虹科技。
