一、友达液晶模组G104STN01.3 应用特征
基本信息 : | 制造商 | 型号 | 类型 | |
友达（AUO） | G104STN01.3 | a-Si TFT-LCD , 液晶模组 | ||
应用环境 : | RoHS | 耐振动性 | 工作温度 | 存储温度 |
RoHS | 1.5G (14.7 m/s²) | -30 ~ 80 °C | -30 ~ 80 °C | |
应用产品 : | 工业 | |||
典型特征： | 宽温，白光LED背光，寿命大于10万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G104STN01.3 结构特征
像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 点间距 | 0.088×0.264 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
结构尺寸： | 显示区域 | 211.2×158.4 mm (H×V) | 可视区域 | - |
外观尺寸 | 227.3×177.5 mm (H×V) | 外观厚度 | 6.4/9.3 (Typ./Max.) mm | |
外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观样式 | - | |
安装孔位： | Side mounting holes (4-M3) on left, right bezel | |||
其它特征： | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G104STN01.3 光学详情
基本信息 : | 面板亮度 | 450 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/60/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | - | 反应时间 | 10/5 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6638K | 亮度变动 | 1.33/1.54 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 53% | sRGB覆盖率 | 73% |
Adobe RGB覆盖率 | 55% | DCI-P3覆盖率 | 55% | |
Rec.2020覆盖率 | 39% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G104STN01.3 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 3.9W (Typ.) |
五、友达液晶模组G104STN01.3 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 100K(Min.) (Hours) | ||
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |||
接口特征： | 类型 | 端子 | 位置 | - | ||||
灯管驱动 | 含LED驱动器 | |||||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||
航空电子 | FI-S6P-HFE | 1.25 mm | 6 pins | 1pcs | ||||
驱动电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | 0.2A (Typ.) | ||||
功耗 | 2.4W (Typ.) | |||||||
六、友达液晶模组G104STN01.3 信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 320mA (Typ.) | ||
功耗 | 1.5W (Max.) | |||||
接口特征： | 类型 | 端子 | 位置 | - | ||
端子详情: | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | FI-SEB20P-HFE | 1.25 mm | 20pins | 1pcs | ||
七、友达液晶模组G104STN01.3 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
20 pcs / 箱 | 8.48 Kgs | 450×275×320 mm |
友达10.4寸液晶模组G104STN01.3概况：

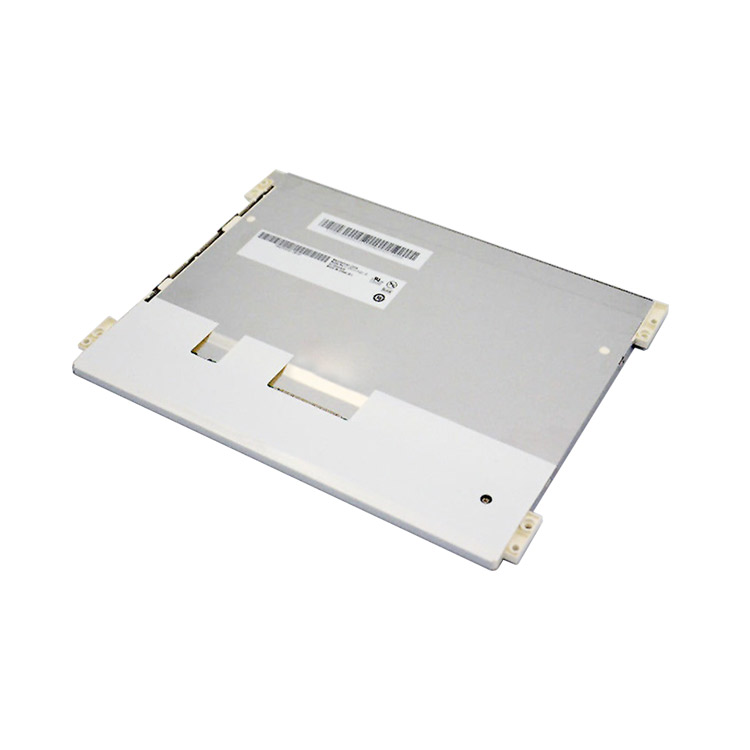

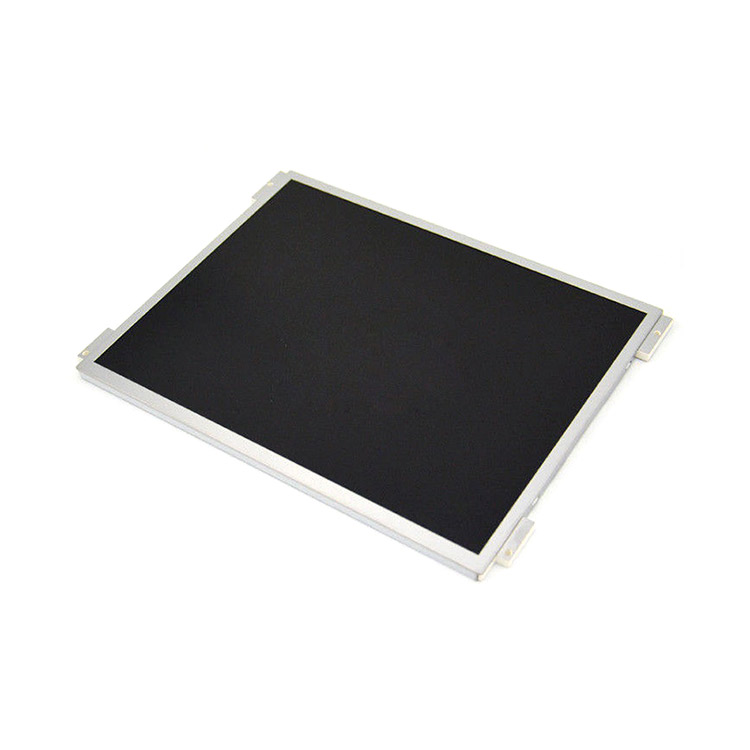

G104STN01.3 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，白光LED背光，寿命大于10万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面等特征，G104STN01.3推荐使用于工业。
G104STN01.3显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×161.9 (宽×高) mm，外观尺寸为227.3×177.5 (宽×高)×9.3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重294g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为100K小时，含LED驱动器。G104STN01.3采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G104STN01.3于2018年Q3量产，当前生产状态为量产中。如果开发新产品想采用G104STN01.3液晶模组，建议多了解一下关于G104STN01.3的最新的生产状态信息和技术信息。G104STN01.3所有参数值均以规格书为准，G104STN01.3规格书和最新价格可以咨询杭州旭虹科技。
