注：我司G101UAN01.0有备样品在杭州仓库，现货 现货 现货，欢迎来咨询。

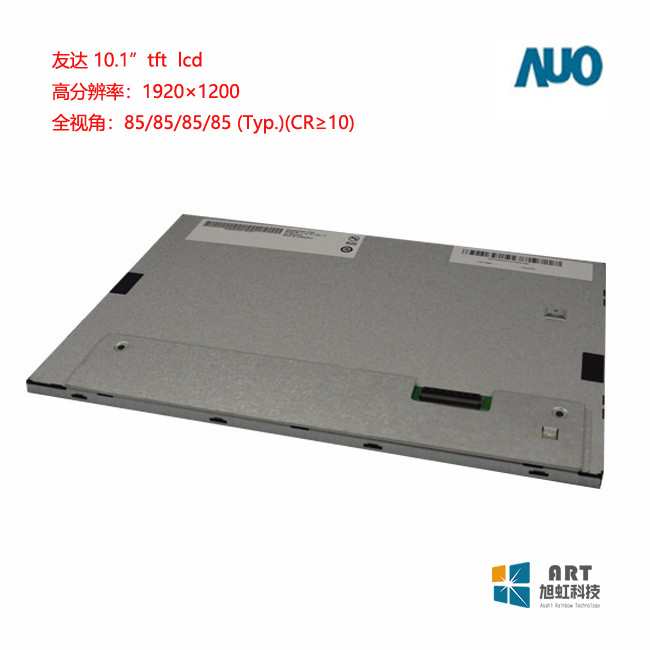

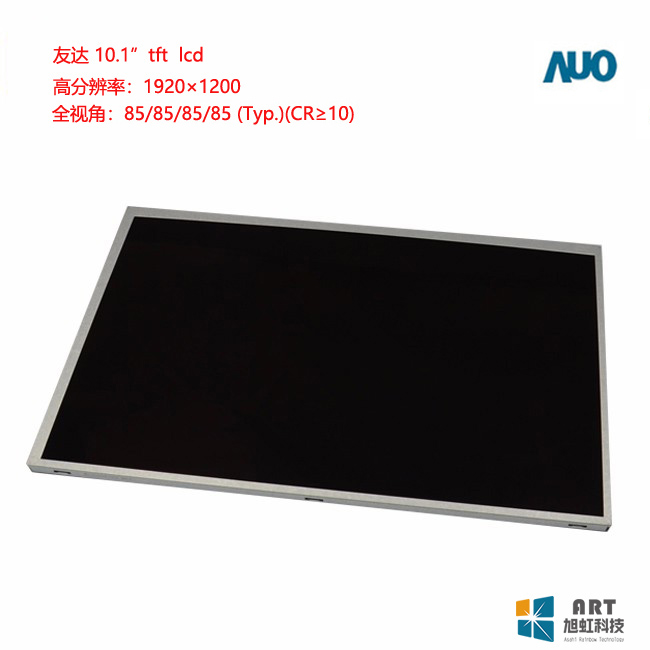

一、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 应用详情
基本信息： | 品牌 | 友达（AUO） | 型号 | G101UAN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1” | 适用于 | 工业 | |
最大额定值： | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
抗振能力 | - | RoHS | RoHS | |
典型特征： | 广视角，风景模式，白光LED背光，宽屏，信号端子倒装 | |||
二、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 光学详情
基本信息： | 亮度 | 380cd/m² (Typ.) | 对比度 | 800 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) (ms) | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能： | 色度 | X:0.313; Y:0.329 | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
色域 | 52% NTSC (CIE1931) | 白场变动 | 1.43 (Max.)(5 points) |
三、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 结构详情
像素特征： | 分辨率 | 1920(RGB)×1200 , WUXGA | 像素配置 | RGB垂直条状 |
点间距 | 0.038×0.113 mm(W×H) | 像素间距 | 0.113×0.113 mm(W×H) | |
结构尺寸： | 显示尺寸 | 216.81(W)×135.5(H) mm | 外观尺寸 | 228.22(H) × 148.32(V) |
可视尺寸 | - | 外观厚度 | 5.35 (Typ.) mm | |
外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10(W:H) | 外观形状 | - | |
安装方式： | Without | |||
其它详情： | 重量 | 140g (Max.) | 表面处理 | Hard coating，抗反射处理 |
四、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 电子详情
刷新频率： | 60Hz |
翻转扫描： | No |
五、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 信号详情
信号电气： | 输入电流 | 200/240mA (Typ.) | 输入电压 | 3.3V (Typ.) | |
功耗 | 0.66/0.79W (Typ./Max.) | 信号接口 | eDP (2 Lanes) | ||
接口特征： | 位置 | 背面 | 类型 | 端子 | |
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
I-PEX | 20455-030E-12 | 1pcs | 0.5mm | 30pins | |
六、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 发光详情
灯管特征： | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 30K(Typ.) (Hours) | |
驱动电气： | 输入电流 | 0.11/0.13A (Typ./Max.) | 输入电压 | 12.0V | ||
功耗 | 1.32/1.58W (Typ./Max.) | |||||
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动： | 含LED驱动器 | |||||
七、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 包装特征
包装箱： | 数量 | 重量 | 包装箱尺寸 |
50 pcs / 箱 | - | 445×283×377 mm (L×W×H) |
G101UAN01.0 当前为量产状态（In Production），现货充足。该型号是友达10.1寸产品线中的高分旗舰型号，于2017年Q4量产，至今已稳定供货超过8年，是友达10.1寸产品线中备受市场认可的成熟型号。1920×1200 WUXGA分辨率、224PPI超高像素密度、AHVA全视角（89°×4）、eDP接口、30K小时背光寿命、含LED驱动器、端子倒装、1.5G抗振。
G101UAN01.0 产品核心卖点
卖点 | 参数 | 客户价值 |
WUXGA超高分辨率 | 1920×1200，224PPI | 10.1寸实现FHD级细腻显示，超越人眼视网膜识别极限，医疗影像、工业图纸细节纤毫毕现 |
AHVA全视角 | 89/89/89/89° | IPS级全视角显示，多人协作场景视角无死角，色彩稳定不偏色 |
eDP高速接口 | eDP 1.2（2 Lanes），30 pins | 支持超高分辨率信号传输，工规级eDP1.2协议确保高带宽稳定性，布线简洁，可无缝替换同协议平台接口 |
380-410cd/㎡高亮度 | 适中高亮 | 室内及半户外清晰可见，兼顾功耗与可视性 |
800:1高对比度 | 800:1 (Typ.) | 画面层次丰富，暗场细节清晰 |
长背光寿命 | 30,000小时 (Min.) | 支持长期连续运行，降低维护成本 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计，降低系统BOM成本 |
端子倒装设计 | FPC从背面引出 | 便于嵌入式设备内部走线，结构布局更灵活 |
抗振设计 | 1.5G (14.7 m/s²) | 通过工业级抗振测试，适应军工、铁路、工程机械等振动环境 |
长期供货 | 2017年Q4量产至今 | 友达稳定量产型号，无停产风险，生命周期长 |
G101UAN01.0 规格书下载
提供G101UAN01.0规格书PDF下载入口
如需要规格书，可以加我们qq或微信
AHVA全视角技术详解
G101UAN01.0采用友达自主研发的AHVA（Advanced Hyper-Viewing Angle）广视角技术，属于IPS的进阶技术方案：
技术特性 | 说明 | 对比优势 |
全视角显示 | 89°全方向视角 | 比TN屏（约70°）视角显著扩大，多人协作场景无死角 |
常黑显示模式 | 黑色更纯净 | 800:1高对比度，暗场细节更清晰，色彩表现优良 |
色彩稳定性 | 侧看无明显偏色 | AGV调度室、指挥中心、医疗会诊等多人监看场景首选 |
高透光率 | AHVA液晶分子旋转更均匀 | 380cd/㎡亮度兼顾宽广视角，无灰阶反转问题 |
224PPI高像素密度 | 1920×1200分辨率 | 10.1寸实现FHD级细腻显示，超越人眼视网膜识别极限 |
技术提示：G101UAN01.0采用AHVA全视角技术，搭配224PPI超高像素密度，是10.1寸产品线中的画质标杆，特别适合医疗影像、军工终端、工业设计等对清晰度和视角均有高要求的专业场景。该型号也已应用于军工设备，以其持续生产周期长、背光时间长（30K小时）等特性，满足高分辨率要求的严苛应用。
eDP接口优势详解
G101UAN01.0采用eDP 1.2标准（2 Lanes）接口，与LVDS接口相比具有以下优势：
对比项 | eDP接口（本型号） | LVDS接口 | 选型建议 |
传输速率 | 更高（2 Lanes） | 受限 | eDP支持超高分辨率信号传输 |
布线复杂度 | 更简洁（30 pins） | 需多对差分线（约40 pins） | eDP引脚数更少，适合紧凑型设备设计 |
EMI抗干扰 | 更强 | 一般 | eDP适用于高可靠性工业场景 |
兼容平台 | 新一代工控主板、ARM平台（如RK3588） | 传统工业主板 | eDP是未来接口趋势 |
适用场景 | 适用场景医疗影像、军工设备、工业平板 | 传统工控HMI | 高画质场景优选eDP |
接口提示：G101UAN01.0采用eDP 1.2接口（2 Lanes，30 pins端子），如果您的现有主板原生支持eDP接口（如RK3588、新一代工控主板等），可直接连接使用。eDP接口支持超高清信号传输、功耗更低、布线更简洁，是面向未来工业显示需求的前瞻性选择。
G101UAN01.0应用场景
G101UAN01.0凭借1920×1200超高分辨率、AHVA全视角、eDP接口、30K小时长背光寿命等特性，适用于以下专业场景：
应用领域 | 具体场景 | 选型理由 |
医疗影像 | 医用显示器、PACS终端、数字病理扫描仪 | 1920×1200高分辨率+AHVA全视角，清晰呈现病灶细节，满足医疗诊断严格要求 |
工业平板/手持终端 | 工业平板电脑、巡检终端、仓储管理设备 | eDP接口适配新一代ARM平台（如RK3588），16:10宽屏兼顾影音与工作效率 |
铁路监控系统 | 铁路远动终端、接触网开关监控、供电环境安全监控 | 30K小时长背光寿命，宽温-10~60℃，适用于7×24小时工业监控场景 |
军工设备 | 指挥终端、雷达监控屏、便携式军用终端 | 工业级1.5G抗振+30K小时背光+224PPI高分辨率，严苛环境稳定运行 |
工业HMI | 高精度操作面板、PLC人机界面、自动化设备 | 超高分辨率提升界面细节表现，AHVA全视角多人监看无死角 |
专用检测设备 | 光谱仪、色谱仪、显微镜成像终端 | 224PPI超高分辨率保障图表与显微图像细节清晰可见 |
同系列产品对比
为便于客户根据项目需求精准选型，提供友达10.1寸1920×1200高分辨率系列关键型号对比：
型号 | 亮度 | 接口 | 背光寿命 | 工作温度 | 状态 | 特点 | 推荐场景 |
G101UAN01.0 | 380nits | eDP | 30K h | -10~60℃ | 量产 | 高分主力 | 医疗影像、铁路监控、工业平板、军工设备 |
B101UAN01.7 | 400 nits | MIPI | 12K h | -20~70℃ | 已停产 | MIPI接口，薄型设计 | 平板电脑 |
G101UAN02.0 | 800 cd/m² | eDP | 30K h | -10~60℃ | 已停产 | 超高亮户外款（已停产） | 户外高亮应用（需选替代） |
G101UAN01.1 | 800 cd/m² (Typ.) | 400 nits | 15K h | -10~60℃ | 量产 | 高分系列后续迭代 |
选型提示：
G101UAN01.0 是友达10.1寸1920×1200高分系列中的eDP接口主力型号，兼具超高分辨率、AHVA全视角和30K小时长背光寿命，是医疗影像、铁路监控、军工设备、工业平板等对画质和可靠性有高要求的场景的首选。
B101UAN01.7 为MIPI接口，薄型设计，但背光寿命（12K小时）较短，电池供电的平板类产品选型优先。
G101UAN02.0 原为800nit超高亮户外款，目前已停產，需户外高亮高分应用请及时寻找替代。
