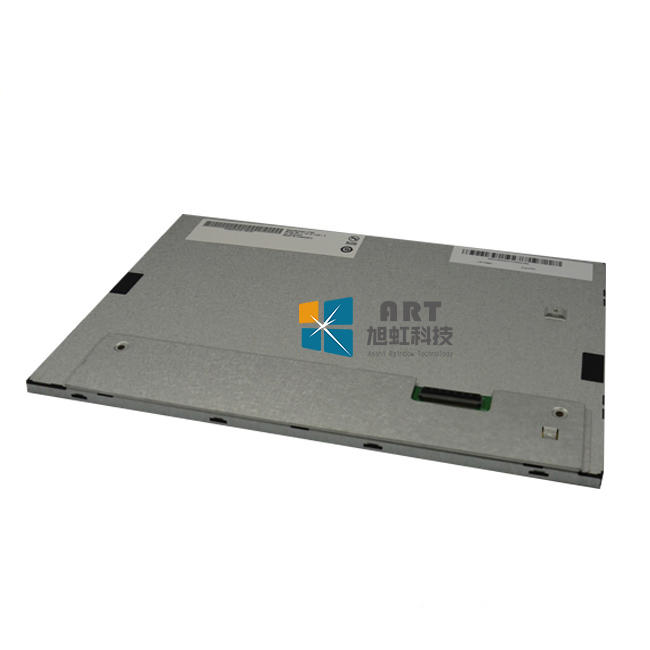

一、友达液晶模组G101STN01.A 应用详情
基础信息: | 品牌 | 友达AUO | 型号名称 | G101STN01.A |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其他名称 | - | |
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -30 ~ 70 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，端子倒装，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G101STN01.A 光学详情
基础信息 : | 亮度(cd/m²) | 300 (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 7/9 (Typ.)(Tr/Td) ms | |
可视角度 | 70/70/60/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 白场变动 | 1.25 (Max.)(5 points) | |
1931色域 | NTSC比值 | 46% | sRGB覆盖率 | 64% |
Adobe RGB覆盖率 | 48% | DCI-P3覆盖率 | 47% | |
Rec.2020覆盖率 | 34% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G101STN01.A 结构详情
像素特征 : | 分辨率 | 1024(RGB)×600, WSVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0725×0.2088 mm | 像素间距(W×H) | 0.2175×0.2088 mm [117PPI] | |
物理尺寸 : | 显示尺寸 | 222.72(W)×125.28(H) mm | 外观尺寸 | 235(W)×143(H) mm |
可视尺寸 | 226.34(W)×128.1(H) mm | 外观厚度 | 4.9/6.64 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它细节 : | 重量 | 184.5g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G101STN01.A 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 : | 3.15W (Max.) |
五、友达液晶模组G101STN01.A 信号详情
信号电气 : | 输入电流 | 140/168mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.55W (Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | FH41-40S-0.5SH(05) | 0.5 mm | 40 pins | 1 pcs | ||
六、友达液晶模组G101STN01.A 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 20K(Min.) (Hours) | |
灯管电气 : | 输入电压 | 12.8/14.4V (Typ./Max.) | 输入电流 | 30mA (Typ.) | ||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 4.0/5.0/7.0V (Min./Typ./Max.) | 输入电流 | 415/520mA (Typ./Max.) | ||
功率消耗 | 2.6W (Max.) | |||||
七、友达液晶模组G101STN01.A 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
35 pcs / 箱 | 484×328×257 mm | 9.0 Kgs |
G101STN01.A 于2018年Q2量产，当前生产状态为量产中。该型号是友达10.1寸产品线中的TN标准经济型款式，采用1024×600分辨率，LVDS接口，是工业应用中的成熟通用型号。
G101STN01.A 产品核心卖点
卖点 | 参数 | 客户价值 |
LVDS标准接口 | 40 pins，6/8-bit可配置 | 工业主板主流接口，抗干扰性强，兼容性好，支持长线传输 |
300cd/㎡亮度 | 适中亮度 | 室内清晰可见，功耗均衡 |
16:9宽屏 | 1024×600分辨率 | 适合工业HMI界面及影音显示，117PPI画面细腻 |
宽温设计 | -10℃ ~ 60℃ | 适应工业环境温差变化，冷藏库、户外遮阳等场景可靠启动 |
长背光寿命 | 20,000小时 | 满足常规工业应用需求，降低维护成本 |
含LED驱动器 | 背光驱动 | 无需外置背光驱动板，简化电路设计 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计，降低系统BOM成本 |
180°翻转显示 | 支持 | 安装方向灵活，适应不同设备结构 |
雾面防眩光 | 3H硬度涂层 | 减少环境光反射，反光率降低，适应车间强光照明环境 |
端子倒装设计 | FPC从背面引出 | 便于嵌入式设备内部走线，结构布局更灵活 |
长期供货 | 2018年量产至今 | 友达稳定量产型号，无停产风险，售后生命周期长 |
G101STN01.A规格书下载板块
提供G101STN01.A规格书PDF下载入口
如需要规格书，可以加我们qq或微信
G101STN01.A应用场景板块
G101STN01.A凭借标准LVDS接口、宽温设计、雾面防眩光等特性，适用于以下场景：
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、自动化设备 | LVDS接口+宽温设计+工业级可靠性 |
车载显示 | 车载信息终端、公交地铁车载屏、工程机械仪表 | 宽温设计-10~60℃+1.5G抗震+雾面防眩光 |
自助终端 | 查询机、售票机、快递柜、自助售货机 | 300nit亮度+含LED驱动器+成本优化方案 |
医疗设备 | 监护仪、医疗推车终端、诊断设备 | 雾面防眩光+工业级可靠性+LVDS标准接口 |
POS收银 | 收银系统终端、餐饮点餐屏 | 16:9宽屏比例+LVDS接口+量产稳定 |
便携设备 | 手持终端、检测仪器 | 低功耗+180°翻转显示 |
同系列选型对比
为便于客户根据项目需求精准选型，提供友达10.1寸1024×600分辨率系列对比：
型号 | 亮度 | 接口 | 背光寿命 | 工作稳定 | 特点 | 状态 |
G101STN01.A | 300 nits | LVDS | 20K h | -10~60℃ | 标准经济款 | 量产 |
G101STN01.D | 450 nits | LVDS | 50K h | -10~60℃ | 高亮长寿命款 | 量产 |
G101STN01.4 | 350 nits | LVDS | 15K h | -10~60℃ | 高亮经济款 | 量产 |
G101STN01.G | 250 nits | LVDS | 15K h | -10~60℃ | 高亮经济款 | 停产 |
G101STN01.C | 500 nits | LVDS | 50K h | -30~80℃ | 宽温高亮款 | 量产 |
G101SAN01.2 | 350 nits | TTL | 30K h | -10~60℃ | AHVA全视角 | 量产 |
选型提示：
G101STN01.A 是友达10.1寸1024×600 LVDS接口产品线中的标准经济款，300nit亮度与20K小时背光寿命在基础工业场景中平衡了性能与成本，适合大多数室内工业场景;
如需更高亮度（450nit以上），可考虑G101STN01.D或G101STN01.4（350nit）;
如需宽温范围（-30~80℃），可考虑G101STN01.C;
如需AHVA全视角技术，可考虑G101SAN01.2;
如需特殊接口需求（TTL），可参考G101SAN01.2;
G101STN01.D与G101STN01.A采用相同的端子倒装设计，背光驱动全内置，二者硬件兼容性好，便于高低亮度版本灵活切换.
