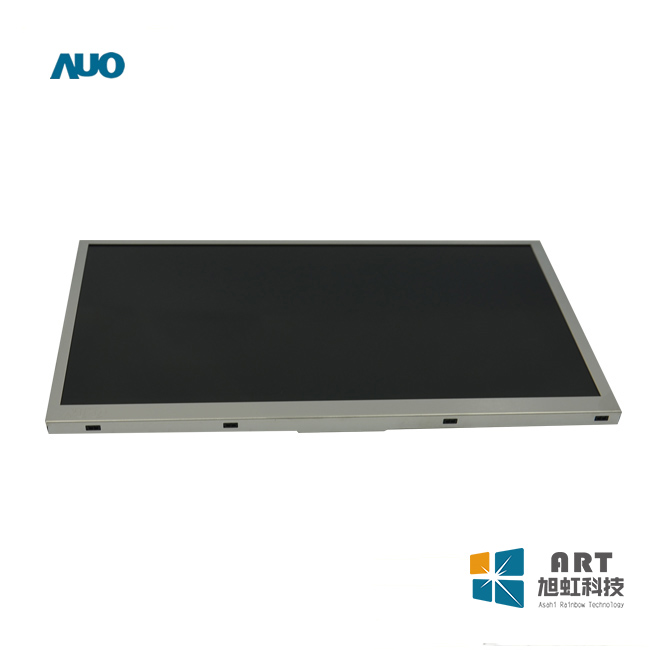

一、友达10.1寸液晶模组G101STN01.6应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
京东方 | G101STN01.6 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -10 ~ 60 °C | -30 ~ 70 °C | 1.5G (14.7 m/s²) | |
适用于： | 工业 | |||
典型特征： | 6/8位灰阶可选，白光LED背光，含LED驱动器，信号端子倒装，180°翻转显示，表面雾面 | |||
二、友达10.1寸液晶模组G101STN01.6结构特征
屏幕尺寸： | 10.1吋 | |||
像素特征： | 分辨率 | 1024(RGB)×600 , WSVGA | 点间距 | 0.0725×0.2088 mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.2175×0.2088 mm (H×V) [117PPI] | |
结构尺寸： | 显示尺寸 | 222.72×125.28 mm (H×V) | 可视尺寸 | 226.34×128.10 mm (H×V) |
外观尺寸 | 235×143 mm (H×V) | 外观厚度 | 4.9±0.3 mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9 (W : H) | 风景模式 | ||
安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 180g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达10.1寸液晶模组G101STN01.6光学特征
基本信息： | 亮度 | 250 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
视角方向 | - | 响应速度 | 7/9 (Typ.)(Tr/Td) ms | |
色彩性能： | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 亮度变动 | 1.25 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 47% | sRGB覆盖率 | 65% |
Adobe RGB覆盖 | 49% | DCI-P3覆盖率 | 48% | |
Rec.2020覆盖率 | 35% | 低蓝光护眼 | - |
四、友达10.1寸液晶模组G101STN01.6电子特征
刷新频率： | 60Hz |
翻转扫描： | 翻转 (180°) |
功率消耗 : | 1.8W (Max.) |
五、友达10.1寸液晶模组G101STN01.6信号特征
信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 140/160mA (Typ./Max.) | ||
功耗 | 0.53W (Max.) | |||||
接口特征 : | 接口类型 | 端子 | 接口位置 | 屏体下部左边 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
I-PEX | 20455-040E-76 | 0.5 mm | 40 pins | 1 pcs | ||
六、友达10.1寸液晶模组G101STN01.6背光特征
背光特征 : | 光源类型 | WLED | 光源数量 | - | 光源寿命 | 15K (Min.) 小时 |
是否可换 | - | 光源形状 | - | 光源位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 32/36V (Typ./Max.) | 电流输入 | 16.7mA (Typ.) | ||
功耗 | 1.07/1.20W (Typ./Max.) | |||||
接口特征 : | 接口类型 | 包含在屏信号接口中 | 接口位置
| - | 光源驱动 | 含LED驱动 |
驱动电气 : | 电压输入 | 9.0/12.0/15.0V (Min./Typ./Max.) | 电流输入 | 110/125mA (Typ./Max.) | ||
功耗 | 1.32/1.5W (Typ./Max.) | |||||
亮度调节： | PWM占空比 | 10~100% | PWM输入频率 | Min. 190Hz ~ ~ Max. 2KHz | ||
七、友达液晶模组G101STN01.6包装详情
包装类型 | 片数 | 箱数 | 包装长宽高 | 毛重 | 体积 |
纸箱 | 35片 | 1 | 484×328×257 mm | 9.00 Kgs | 0.0408 m³ |
G101STN01.6是友达于2018年推出的一款10.1寸经济型工业液晶屏，迄今已有8年的量产历史与千万级出货验证，已成为稳定可靠的代表。值得一提的是，该型号是友达10.1寸1024×600分辨率系列中较新的型号之一，其量产时间晚于G101STN01.0、G101STN01.2、G101STN01.4等早期版本-。作为一款成熟产品，它采用TN技术，主打稳定可靠与高性价比，是室内工控、车载等应用的首选之一。
G101STN01.6产品核心卖点
卖点 | 参数 | 客户价值 |
全新一代经济型设计 | 2018年量产，8年市场验证 | 友达家族内较新的版本，成熟稳定，性价比高 |
LVDS标准接口 | 40 pins，6/8-bit可配置 | 工业主板主流接口，抗干扰性强，兼容性好 |

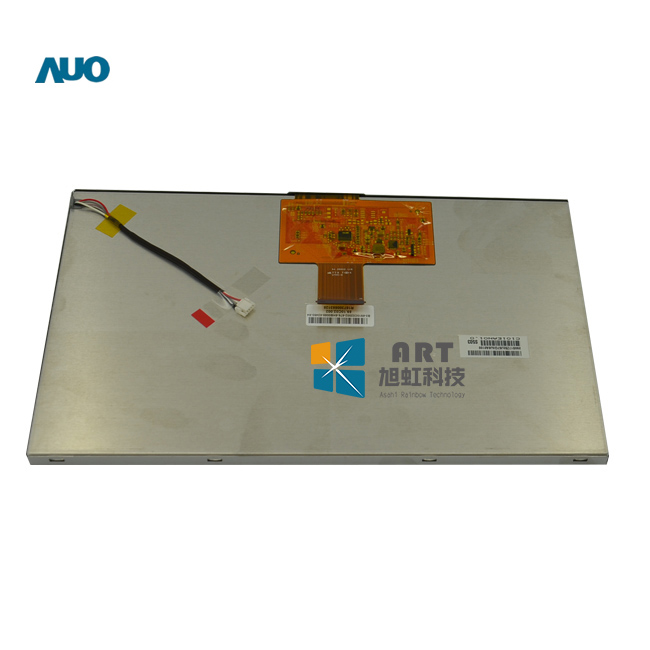

端子倒装设计 | FPC从背面引出 | 便于嵌入式设备内部走线，结构布局更灵活 |
180°翻转显示 | 支持 | 安装方向灵活，适应不同设备结构 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计 |
雾面防眩光 | 雾面，Hard coating (3H) | 减少环境光反射，适应车间强光环境 |
抗振设计 | 1.5G (14.7 m/s²) | 通过工业级抗振测试，适应车载、工程机械等振动环境 |
长期供货 | 量产型号 | 友达稳定量产型号，无停产风险，生命周期长 |
G101STN01.6规格书下载
提供G101STN01.6规格书PDF下载入口
如需要规格书，可以加我们qq或微信
产品技术分析
G101STN01.6定位于10.1寸1024×600分辨率系列中的经济型选择，在同系列四个型号中（G101STN01.0、01.2、01.4、01.6），G101STN01.6是后来推出的新款版本，旨在提供更多型号选择。
① 成熟可靠的设计
G101STN01.6采用友达成熟的TN（Twisted Nematic，扭曲向列型）技术，虽然相比于AHVA等广视角技术在可视角度上有所妥协（70/70/60/60°），但具有成本低、响应快（7/9 ms）、供应链成熟等优势，是大量室内工业场景经过长期验证的首选。
此外，该型号支持RGB 6/8-bit两种灰阶可选，开发者可根据主控芯片的性能及对显示细腻度的要求进行灵活配置，以平衡系统成本和画质表现。
② 稳定的量产状态
G101STN01.6于2018年5月开始正式量产。经过多年的市场验证，目前该型号已进入非常成熟的生产阶段，多家代理商（如立煌科技、旭虹科技、深圳纳雷电子等）均有大量现货储备。批量交期通常在4-6周左右，非常适合对交期敏感的批量生产项目。
③ 经济型定位
在友达10.1寸液晶屏矩阵中，G101STN01.6是一款主打经济型的型号。在满足基础工业应用需求的同时，注重成本控制和供货保障，是预算敏感型项目的理性选择。典型的应用场景包括工业HMI（如工控操作面板、PLC人机界面）、车载仪表、自助服务终端（如查询机、售货机）、医疗设备（如监护仪、推车终端）、POS收银系统等室内环境。
