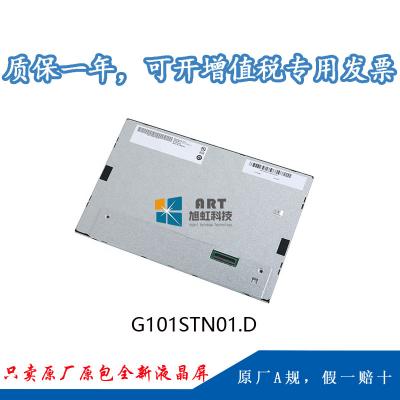

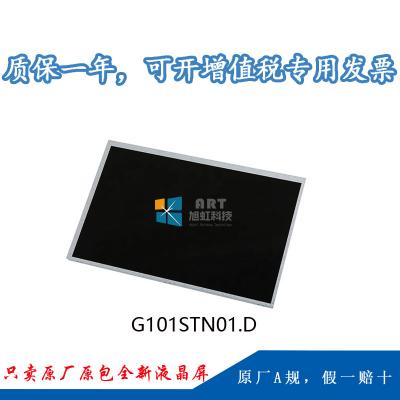

G101STN01.D 友达10.1寸工业液晶屏 | 1024×600 LVDS接口 450nit高亮 宽温设计（量产中）
一、友达液晶模组G101STN01.D 应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G101STN01.D |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -30 ~ 70 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 白光LED背光，背光寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G101STN01.D光学详情
基本信息 : | 亮度(cd/m²) | 450 (Typ.) | 对比度 | 500 : 1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 7/9 (Typ.)(Tr/Td) | |
可视角度 | 70/70/60/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313 Wy:0.329 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 白场变动 | 1.25 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 46% | sRGB覆盖率 | 64% |
Adobe RGB覆盖率 | 48% | DCI-P3覆盖率 | 47% | |
Rec.2020覆盖率 | 34% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G101STN01.D 结构详情
像素特征 : | 分辨率 | 1024(RGB)×600, WSVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0725×0.2088 (H×V) | 像素间距(W×H) | 0.2175×0.2088 (H×V) [117PPI] | |
结构尺寸 : | 显示尺寸(mm) | 222.72(H) × 125.28(V) | 外观尺寸(mm) | 235(H) × 143(V) |
可视尺寸(mm) | 226.43(H) × 128.1(V) | 外观厚度(mm) | 4.9±0.3 | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16：9 | 外观形状 | - | |
安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
其它详情 : | 重量 | 180g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G101STN01.D电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 | 3.12W (Max.) |
五、友达液晶模组G101STN01.D信号详情
信号电气 : | 输入电流 | 140/160mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.46/0.53W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | 屏体下部左边 | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
I-PEX | 20455-040E-12R | 1 pcs | 0.5mm | 40pins | ||
六、友达液晶模组G101STN01.D发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 | |||
数量 | - | 灯管形状 | - | 寿命 | 50K (Min.) 小时 | ||||
灯管电气 : | 输入电流 | 33.3mA (Typ.) | 输入电压 | 31/34V (Typ./Max.) | |||||
功耗 | 2.065/2.264W (Typ./Max.) | ||||||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | |||||
背光驱动 : | 含LED驱动器 | ||||||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 180/216mA (Typ./Max.) | |||||
功率消耗 | 2.16/2.59W (Typ./Max.) | ||||||||
七、友达液晶模组G101STN01.D包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
35pcs / 箱 | - | 9.9 Kgs |
G101STN01.D 当前为量产状态（In Production）。该型号于2018年Q4正式量产，截至2026年6月仍保持稳定量产状态。
G101STN01.D 产品核心卖点
卖点 | 参数 | 客户价值 |
450cd/㎡亮度 | 450 cd/m² (Typ.) | 室内及半户外清晰可见，是常规300nit屏的1.5倍亮度 |
LVDS标准接口 | 40 pins，6/8-bit可配置 | 工业主板主流接口，抗干扰性强，兼容性好 |
长背光寿命 | 50,000小时 (Min.) | 7×24小时连续运行可达5.7年，大幅降低维护成本 |
宽温设计 | -10℃ ~ 60℃ | 适应工业环境温差变化，保证可靠运行 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计，降低系统BOM成本 |
雾面防眩光 | 雾面，Hard coating (3H) | 减少环境光反射，适应车间强光照明环境 |
端子倒装设计 | 1.5G (14.7 m/s²) | 通过工业级抗振测试，适应车载、工程机械等振动环境 |
16:9宽屏 | 1024×600分辨率，117PPI | 适合工业HMI界面及影音显示，画面细腻 |
长期供货 | 2018年Q4量产至今 | 友达稳定量产型号，无停产风险，售后生命周期长 |
G101STN01.D接口与电气规格说明
G101STN01.D采用LVDS（1 ch, 6/8-bit）接口，40 pins端子连接，端子型号为I-PEX 20455-040E-12R，间距0.5mm。该接口是工业主板的主流显示接口，与各类ARM主板、X86工控板等具有良好的兼容性。信号电压为3.3V (Typ.)，信号电流140/160mA (Typ./Max.)，信号功耗仅0.46/0.53W，整体低功耗设计适合嵌入式及电池供电设备。端子倒装设计便于嵌入式设备内部走线，宽高比16:9为工业HMI提供了理想的显示比例。
G101STN01.D 规格书下载
提供G101STN01.D 规格书PDF下载入口
如需要规格书，可以加我们qq或微信
G101STN01.D应用场景
G101STN01.D凭借450cd/㎡高亮度、LVDS标准接口、宽温设计、50K小时长背光寿命等特性，适用于以下场景：
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、自动化设备 | LVDS接口+宽温+1.5G抗震+450nit高亮 |
自助终端 | 查询机、售票机、快递柜、自助售货机 | 450nit亮度+长背光寿命+雾面防眩光 |
医疗设备 | 监护仪、医疗推车终端、诊断设备 | 450nit亮度+工业级可靠性+雾面防眩光 |
车载显示 | 车载信息终端、公交地铁车载屏、工程机械仪表 | 宽温-10~60℃+1.5G抗震+雾面防眩光 |
POS收银 | 收银系统终端、餐饮点餐屏 | 16:9宽屏比例+LVDS接口+低成本方案 |
便携设备 | 手持终端、检测仪器 | 低功耗（3.12W Max.）+超薄4.9mm设计 |
友达10.1寸450nit工业液晶屏|G101STN01.D规格书下载|10.1寸1024×600 LVDS工控屏|工业HMI显示屏选型|友达10.1寸量产工业屏|含LED驱动器LVDS模组|-10~60℃宽温工业显示屏|5万小时背光寿命工控屏|雾面防眩光工业显示屏
