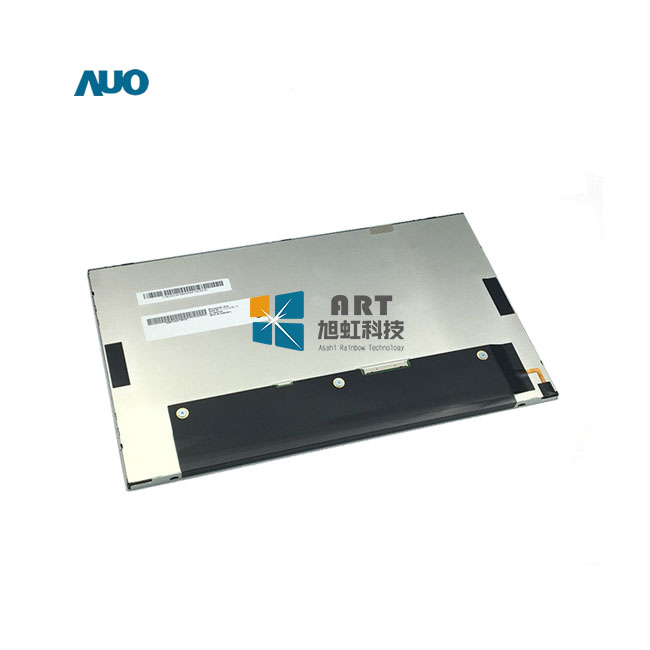

一、友达液晶模组G101QAN01.1 应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G101QAN01.1 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 肖像模式，白光LED背光，表面镜面 | |||
二、友达液晶模组G101QAN01.1光学详情
基本信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 1000 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) (ms) | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313 Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | 1.43 (Max.)(9 points) | |
1931色域 : | NTSC比值 | 69% | sRGB覆盖率 | 95% |
Adobe RGB覆盖率 | 72% | DCI-P3覆盖率 | 72% | |
Rec.2020覆盖率 | 52% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G101QAN01.1 结构详情
像素特征 : | 分辨率 | 1600(RGB)×2560, WQXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0282×0.0846 mm | 像素间距(W×H) | 0.0846×0.0846 mm [300PPI] | |
结构尺寸 : | 显示尺寸 | 135.36(W)×216.576(H) mm | 外观尺寸 | 142.96(W)×228.04(H) mm |
可视尺寸 | - | 外观厚度 | 2.18/4.05 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 肖像模式 |
宽高比(W:H) | 10：16 | 外观形状 | - | |
安装孔位 : | Without | |||
其它详情 : | 重量 | 120g (Typ.) | 表面处理 | 镜面 (Haze 0%) |
四、友达液晶模组G101QAN01.1电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 | 2.53W (Max.) |
五、友达液晶模组G101QAN01.1信号详情
信号电气 : | 输入电流 | 45/30/30mA (Typ.)(IOICC/ISP/ISN) | 输入电压 | 1.8/5.6/-5.6V (Typ.)(IOVCC/VSP/VSN) | ||
功率消耗 | 0.5W (Max.) | 信号接口 | MIPI (2 ch, 4 data lanes) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
广濑电机 | FH26W-61S-0.3SHW(60） | 1 pcs | 0.3mm | 61pins | ||
六、友达液晶模组G101QAN01.1发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | 5 strings | 灯管形状 | - | 寿命 | 15K (Min.) 小时 | |
灯管电气 : | 输入电流 | 14mA (Typ.) | 输入电压 | 28.25/29V (Typ./Max.) | ||
功耗 | 2.03W (Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
七、友达液晶模组G101QAN01.1包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
80pcs / 箱 | - | - |
G101QAN01.1 当前为量产状态。该型号是友达2019年推出的10.1寸超高分工业液晶屏，于2019年Q2量产，目前仍为稳定量产型号，是友达10.1寸产品线中专为对清晰度要求严苛的专业领域设计的旗舰型号。1600×2560超高分分辨率（WQXGA）、300PPI超高像素密度、10:16竖屏肖像模式、AHVA全视角（85°×4）、MIPI（2 ch,4 data lanes）接口、400cd/㎡亮度、1000:1高对比度、镜面处理。医疗影像显示、工业手持终端、科研检测设备、专业便携设备。
G101QAN01.1 产品核心卖点
卖点 | 参数 | 客户价值 |
超高分分辨率 | 1600×2560 (WQXGA)，300PPI | 10.1寸屏幕实现300PPI超高像素密度，画面细腻度远超普通工业屏，是医疗影像、科研检测等专业领域的画质标杆 |
10:16竖屏肖像模式 | 10:16宽高比，显示区216.576mm高 | 专为竖屏应用优化，匹配医疗显示器、手持终端、科研仪器等竖屏操作的场景，无需软件旋转即可获得最佳体验 |
AHVA全视角 | 85/85/85/85° | IPS级全视角显示，多人协作场景视角无死角，多角度观看色彩稳定不偏色 |
高色域 | sRGB 95% / Adobe RGB 72% / DCI-P3 72% | 色彩表现能力行业领先，尤其适合医疗影像诊断（如X光片、病理图像）、专业设计评审等高色彩要求场景 |
MIPI接口 | MIPI（2 ch, 4 data lanes），61 pins | 适配新一代ARM平台（如RK3588），高带宽满足高分辨率信号传输，相比LVDS/eDP更省引脚、布线更简洁 |
高对比度 | 1000:1 (Typ.) | 画面层次丰富，暗场细节清晰，医疗影像中病灶边界识别更精准 |
400cd/㎡亮度 | 适中高亮 | 室内专业场景清晰可见，兼顾功耗与可视性，避免过亮引起的视觉疲劳 |
长背光寿命 | 15,000小时 (Min.) | 满足专业设备长期运行需求，降低维护成本 |
长期供货 | 2019年Q2量产至今 | 友达稳定量产型号，无停产风险，生命周期长 |
选型提示：G101QAN01.1是友达10.1寸产品线中分辨率最高、像素密度最大的型号，也几乎是市场同尺寸工业屏的画质天花板。但该型号采用MIPI接口和竖屏设计，不能按LVDS、eDP或RGB并口屏直接替代，选型时需重点确认主控平台的接口兼容性和显示方向匹配度。
G101QAN01.1规格书下载
提供G101QAN01.1规格书PDF下载入口
如需要规格书，可以加我们qq或微信
G101QAN01.1竖屏应用详解
G101QAN01.1的10:16竖屏肖像模式是其核心差异化优势。相比传统16:10或16:9横屏设计，该竖屏设计具有以下核心价值：
竖屏应用场景 | 适配特性 | 说明 |
医疗影像诊断 | 竖屏设计+300PPI+95% sRGB | 医疗显示器自然竖屏，病灶细节毫厘毕现，高色域确保组织染色准确 |
工业手持终端 | 竖屏设计+300PPI+MIPI接口 | 工业PDA、巡检终端天然采用竖屏，持握体验舒适，高分辨率界面细节清晰 |
科研检测设备 | 竖屏设计+AHVA全视角+高色域 | 光谱仪、色谱仪等检测仪器的数据曲线显示，全视角确保多人观察视角一致 |
专业便携设备 | 竖屏设计+轻量化120g | 医疗手持终端、便携检测仪，轻便易携带 |
数字标牌/信息发布 | 竖屏设计+400nit亮度 | 楼宇广告机、信息发布终端，视频海报竖屏播放 |
① 产品亮点板块
✅ 产品状态：G101QAN01.1 为友达量产型号，1600×2560超高分WQXGA分辨率，300PPI超高像素密度，10:16竖屏肖像模式，MIPI接口，AHVA全视角技术，长期稳定供货，现货充足。
亮点 | 说明 |
1600×2560超高分 | WQXGA分辨率，300PPI像素密度，10.1寸画质标杆 |
10:16竖屏肖像模式 | 专为竖屏应用优化，医疗诊断、手持终端理想选择 |
AHVA全视角 | 85°全视角，多人协作场景视角无死角 |
sRGB 95%高色域 | 色彩还原精准，医疗影像专业级显示 |
MIPI接口 | MIPI（2 ch,4 data lanes），适配新一代ARM平台 |
1.5G抗振 | 通过工业级抗振测试，适应手持及移动设备 |
低功耗设计 | 适合手持及电池供电设备，延长续航 |
镜面处理 | 高透光率，画面更通透 |
量产稳定 | 2019年量产至今，长期供货保障 |
② 同系列选型对比
为便于客户根据项目需求精准选型，提供友达10.1寸高分系列对比：
型号 | 分辨率 | 像素密度 | 宽高比 | 接口 | 工作温度 | 色域 | 状态 | 推荐场景 |
G101QAN01.1 | 1600×2560 | 300 PPI | 10:16 竖屏 | MIPI | 0~50℃ | 95% sRGB | 量产 | 医疗诊断、科研检测、工业手持 |
G101UAN01.1 | 1920×1200 | 224 PPI | 16:10 横屏 | eDP | -10~60℃ | 53% NTSC | 量产 | 高亮横屏工业应用 |
G101EAN01.0 | 800×1280 | 150 PPI | 10:16 竖屏 | MIPI | 0~50℃ | 78% sRGB | 量产 | 竖屏经济型 |
G101EAN02.2 | 1280×800 | 149 PPI | 16:10 横屏 | LVDS | -20~70℃ | 68% sRGB | 量产 | 横屏标准款 |
选型提示：G101QAN01.1是友达10.1寸产品线中分辨率最高、像素密度最大的型号，也几乎是市场同尺寸工业屏的画质天花板。如果您的项目需要显示精细医疗影像、高密度数据图表或专业级色彩内容，该型号是首选。如果仅需常规分辨率或对成本更敏感，可参考同系列其他型号。
接口与兼容性说明
G101QAN01.1采用MIPI（2 ch, 4 data lanes）接口，61 pins端子连接，与LVDS/eDP接口方案相比具有以下特点：
对比项 | MIPI接口 | LVDS接口 | eDP接口 | 选型建议 |
传输速率 | 高（4 Lanes） | 受限 | 高 | MIPI支持超高分辨率信号传输 |
引脚数量 | 61 pins | 约40 pins | 约30 pins | MIPI引脚数较多，需确认主板接口 |
兼容平台 | ARM、RK3588、新一代工控平台 | 传统工业主板 | 新一代工控平台 | 根据主控平台选择 |
适用场景 | 医疗、手持、高分辨率专业设备 | 传统工控HMI | 工业平板、便携设备 | 高画质专业场景优选MIPI |
选型提示：G101QAN01.1采用MIPI接口，如果您的现有主板原生支持MIPI接口（如RK3588、新一代ARM平台等），可直接连接使用。MIPI接口支持超高分辨率信号传输、功耗较低，是面向高画质工业显示需求的优选接口。
G101QAN01.1应用场景详解
G101QAN01.1凭借1600×2560超高分分辨率、300PPI超高像素密度、AHVA全视角、MIPI接口等特性，适用于以下专业场景：
应用领域 | 具体场景 | 选型理由 |
医疗影像诊断 | 医用显示器、PACS终端、数字病理扫描仪 | 300PPI超高分辨率+95% sRGB高色域，清晰呈现病灶细节，满足医疗诊断严格要求 |
工业手持终端 | 工业PDA、巡检终端、仓储管理设备 | 10:16竖屏设计契合手持操作习惯，MIPI接口适配主流ARM平台 |
科研检测设备 | 光谱仪、色谱仪、显微镜成像终端 | 300PPI+85°全视角，实验数据与图表显示细腻，多人观察视角一致 |
专业便携设备 | 便携式医疗检测仪、手持分析仪器 | 便携式医疗检测仪、手持分析仪器 超薄4.05mm设计+120g轻量化，MIPI低功耗延长电池续航 |
信息发布/数字标牌 | 竖屏广告机、信息发布终端 | 10:16竖屏比例适配视频海报，400nit亮度室内清晰显示 |
军用/安防终端 | 便携指挥终端、监控显示设备 | 工业级1.5G抗振+宽温存储-20~60℃，适应复杂环境 |
