一、友达液晶模组G101EVN01.1 应用详情
基本信息 : | 面板品牌 | 友达AUO | 面板型号 | G101EVN01.1 |
面板尺寸 | 10.1英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 60 °C | 存储温度 | -30 ~ 70 °C |
RoHS状态 | RoHS | |||
典型特征 : | 白光LED背光，含LED驱动器，端子倒装 | |||
二、友达液晶模组G101EVN01.1 结构详情
像素特征 : | 像素数量 | 1280(RGB)×800, WXGA | 点间距 | 0.0565×0.1695 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |
结构尺寸 : | 显示区域 | 216.96×135.6 mm (H×V) | 可视区域 | 220.36×139.1 mm (H×V) |
外观尺寸 | 229.46×149.2 mm (H×V) | 外观厚度 | 3.0/6.21 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10 (H:V) | 外观样式 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | 187g (Max.) | 表面处理 | Hard coating (3H)，反射率 1.5% (Max.) |
三、友达液晶模组G101EVN01.1 光学详情
基本信息 : | 面板亮度 | 300 cd/m² (Typ.) | 对比度 | 1300:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | MVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K (6-bit) |
色温 | 6485K | 亮度变动 | 1.25 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 47% | sRGB覆盖率 | 66% |
Adobe RGB覆盖率 | 49% | DCI-P3覆盖率 | 49% | |
Rec.2020覆盖率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G101EVN01.1 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 3.49W (Max.) |
五、友达液晶模组G101EVN01.1 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 25K (Typ.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 5.5/12.0V (Min./Max.) | 电流输入 | 217mA (Max.) | ||
功耗 | 2.6W (Max.) | |||||
六、友达液晶模组G101EVN01.1 信号详情
信号系统 : | LVDS (1 ch, 6-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 185/270mA (Typ./Max.) | ||
功耗 | 0.61/0.89W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 背面 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | FH41-40S-0.5SH(05) | 0.5 mm | 40 pins | 1 pcs | ||
七、友达液晶模组G101EVN01.1 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
40 pcs / 箱 | 9.2 Kgs | 484×328×257 mm |
友达液晶模组G101EVN01.1 概况：

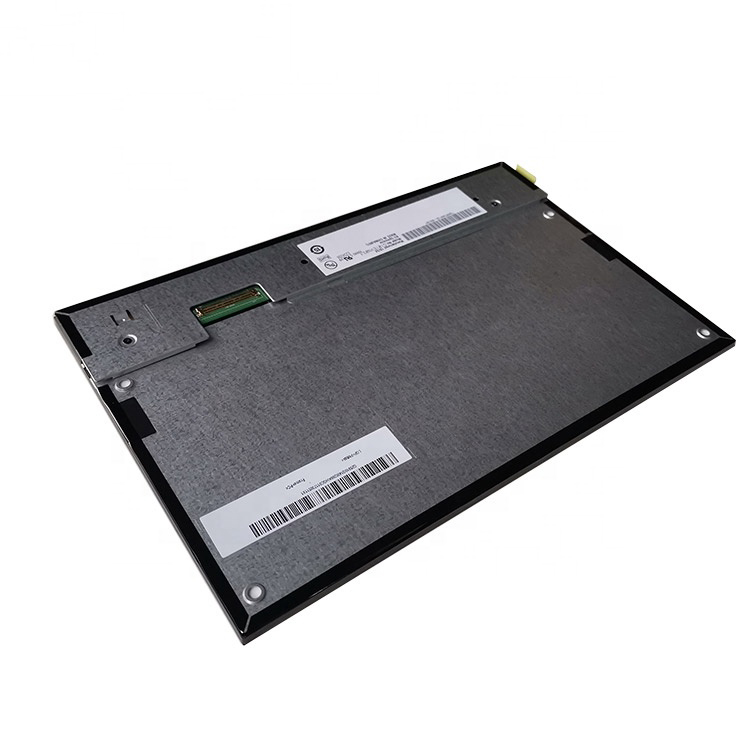

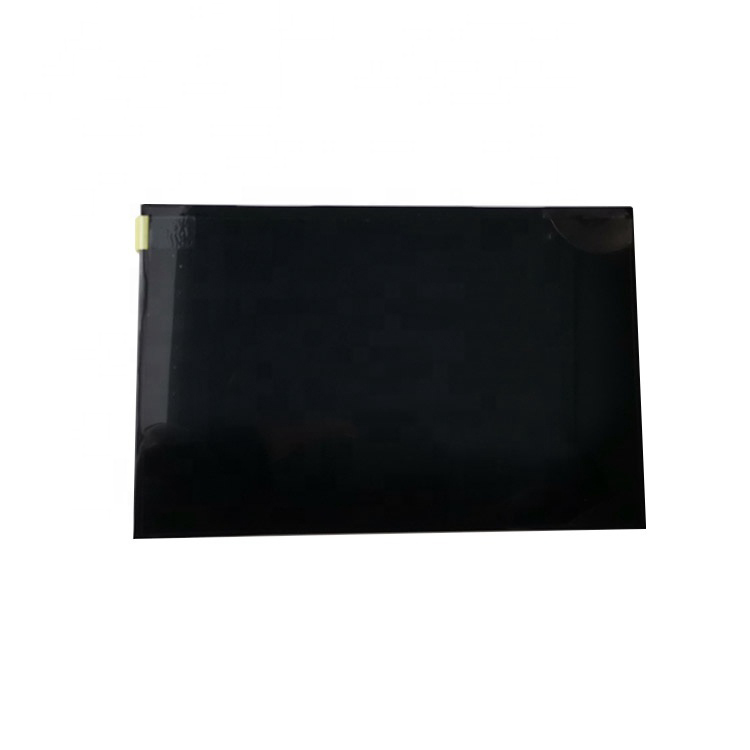

友达 (AUO) 推出的G101EVN01.1是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，装配有WLED背光，含LED驱动器背光驱动，无触摸。白光LED背光，含LED驱动器，端子倒装。工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。G101EVN01.1适合应用于工业。
G101EVN01.1显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为220.36×139.1 (宽×高) mm，外观尺寸为229.46(宽)×149.2(高)×6.21(厚) mm，表面处理为Hard coating (3H)，反射率 1.5% (Max.)，产品净重187g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为25K小时，含LED驱动器。G101EVN01.1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G101EVN01.1于2015年Q2量产，当前生产状态为已停产。如果开发新产品想采用G101EVN01.1液晶模组，建议多了解一下关于G101EVN01.1的最新的生产状态信息和技术信息。G101EVN01.1所有参数值均以规格书为准，G101EVN01.1规格书和最新价格可以咨询杭州旭虹。
