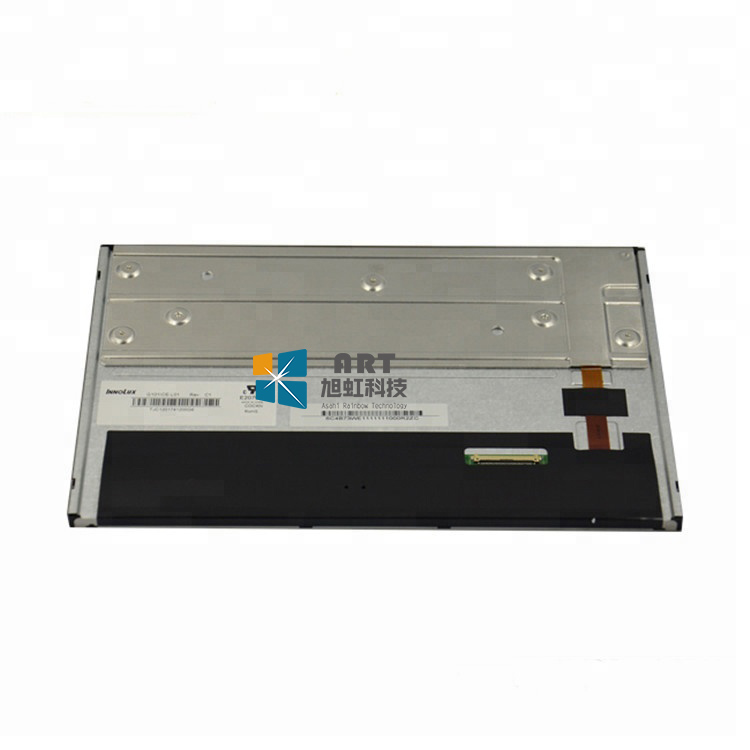

一、群创10.1寸车载液晶模组DJ101IA-07C 应用详情
基础信息： | 制造商 | 群创（INNOLUX） | 型号 | DJ101IA-07C |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 车载 | |
对角尺寸 | 10.1英寸 | |||
应用环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 90 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，高亮度，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二、群创10.1寸车载液晶模组DJ101IA-07C 结构详情
像素特征： | 解析度 | 1280(RGB)×720 , WXGA | 点间距(mm) | 0.058×0.175 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.175×0.175 (H×V) | |
结构尺寸： | 显示区域(mm) | 223.68(H) × 125.82(V) | 开口区域(mm) | - |
外观尺寸(mm) | 238.48(H) × 148.025(V) | 外观厚度(mm) | 6.35/9.9 (Typ./Max.) | |
外观特征： | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Rear mounting Pole (6-M3) | |||
其他参数： | 重量 | 340g (Max.) | 表面处理 | 雾面 |
三、群创10.1寸车载液晶模组DJ101IA-07C 光学详情
基础信息： | 显示亮度 | 750 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐标 | Wx:0.310; Wy:0.330 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
色域 | 70% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、群创10.1寸车载液晶模组DJ101IA-07C 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗: | 9.44W (Max.) |
五、群创10.1寸车载液晶模组DJ101IA-07C 信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 电流供应 | 320mA (Typ.) | |
功率消耗 | 1.6W (Max.) | ||||
信号类型: | LVDS (1 ch, 6/8-bit) | ||||
接口特征： | 位置 | - | 类型 | 端子 | |
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
I-PEX | 20647-040E-01 | 0.5 mm | 40 pins | 1pcs | |
六、群创10.1寸车载液晶模组DJ101IA-07C 光源详情
光源特征： | 光源类型 | WLED | 数量 | - | 光源寿命 | 20K(Min.) (Hours) |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
灯管电气： | 电压供应 | 21.6/27.2V (Min./Max.) | 电流供应 | 288mA (Typ.) | ||
功率消耗 | 7.84W (Max.) | |||||
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 | 无 | |||||
七、群创10.1寸车载液晶模组DJ101IA-07C 包装详情
包装箱： | 每箱数量 | 重量 | 包装箱尺寸 |
26 pcs / box | 10.64 Kgs | 620×345×240 mm (L×W×H) |
群创10.1寸车载液晶模组DJ101IA-07C概况：
DJ101IA-07C是群创 (Innolux)推出的一款10.1英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C。表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，高亮度，白光LED背光，宽屏，上/下,左/右翻转显示。DJ101IA-07C推荐应用于车载显示。
DJ101IA-07C作为一款AAS，常黑显示，透射式液晶模组产品，DJ101IA-07C可以提供750 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了70% (CIE1931)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。DJ101IA-07C采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
DJ101IA-07C于2016年Q3量产，当前生产状态为量产中。如果开发新产品想采用DJ101IA-07C液晶模组，建议多了解一下关于DJ101IA-07C的最新的生产状态信息和技术信息，DJ101IA-07C所有参数值均以规格书为准，DJ101IA-07C规格书和最新价格可以咨询杭州旭虹科技。
