1、京瓷液晶模组TCG084VGLACANN-AN00 应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG084VGLACANN-AN00 |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 | |||
典型特征 : | 高亮度，白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，表面雾面 | |||
2、京瓷液晶模组TCG084VGLACANN-AN00结构特征
面板尺寸 : | 8.4英寸 | |||
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 像素布局 | RGB垂直条状 |
像素间距 (mm) | 0.267×0.267 [95PPI] | 点间距 (mm) | 0.089×0.267 | |
结构尺寸 : | 显示区域 (mm) | 170.88(H) × 128.16(V) | 可视区域 (mm) | 174.4(H) × 131.8(V) |
外观尺寸 (mm) | 199.5(H) × 147.4(V) | 外观厚度 | 6.4/9.5 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | Shape Style | - | |
安装方式 : | Face mounting holes (4-Φ2.8, 4-Φ3.4) on left, right bezel | |||
其它详情 : | 重量 | 300g | 表面处理 | 雾面 |
3、京瓷液晶模组TCG084VGLACANN-AN00光学特征
基本信息 : | 面板亮度 | 550 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 70/70/60/70 (Typ.)(CR≥10) |
反应时间 (ms) | 10/20 (Typ.)(Tr/Td) | 视角方向 | 6 o'clock | |
工作模式 | TN，常白显示，透射式 | 对比度 | 500 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 7106K | 显示颜色 | 262K (6-bit) |
白色色度 | Wx:0.285; Wy:0.305 | 白场变动 | - | |
1931色域: | NTSC比值 | 49% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG084VGLACANN-AN00电子特征
翻转扫描 : | 翻转 (水平/垂直) |
工作频率 : | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG084VGLACANN-AN00背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 |
WLED | 侧入式光源 | 2 strings | 2串 | 50K (Typ.) Hours | - | |
WLED电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
21.2/24.7V (Typ./Max.) | 60mA (Typ.) | - | ||||
接口特征 : | 位置 | 背光驱动 | 类型 | |||
- | 无 | 包含在屏信号接口中 | ||||
6、京瓷液晶模组TCG084VGLACANN-AN00信号特征
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||||
3.3V (Typ.) | 160/240mA (Typ./Max.) | - | ||||||
信号逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||||
接口特征 : | 位置 | 信号系统 | 类型 | |||||
- | Parallel RGB (1 ch, 6-bit) | 端子 | ||||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
京瓷 | 04-6240-040-023-846+ | 0.5 mm | 40 pins | 1 pcs | ||||
京瓷液晶模组TCG084VGLACANN-AN00概况：

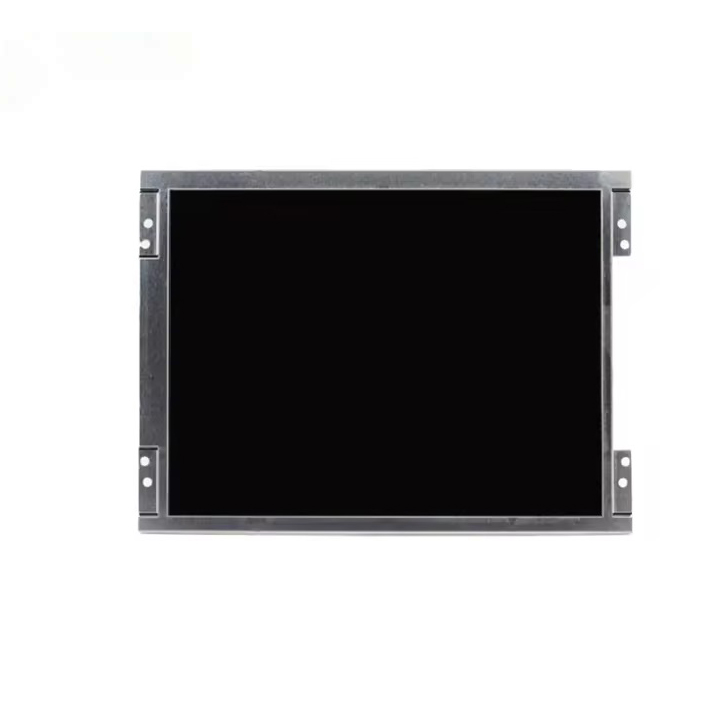

TCG084VGLACANN-AN00是京瓷 (Kyocera) 8.4吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。高亮度，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面雾面。TCG084VGLACANN-AN00推荐应用于工业等产品。
TCG084VGLACANN-AN00显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.88(宽)×128.16(高) mm，外观尺寸为199.5(宽)×147.4(高)×9.5(厚) mm，可视尺寸为174.4(宽)×131.8(高) mm，表面处理为雾面，产品净重300g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。TCG084VGLACANN-AN00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG084VGLACANN-AN00于2013年Q2量产，当前生产状态为量产中。如果开发新产品想采用TCG084VGLACANN-AN00液晶模组，建议多了解一下关于TCG084VGLACANN-AN00的最新的生产状态信息和技术信息，TCG084VGLACANN-AN00所有参数值均以规格书为准，TCG084VGLACANN-AN00规格书和最新价格可以咨询杭州旭虹科技。
