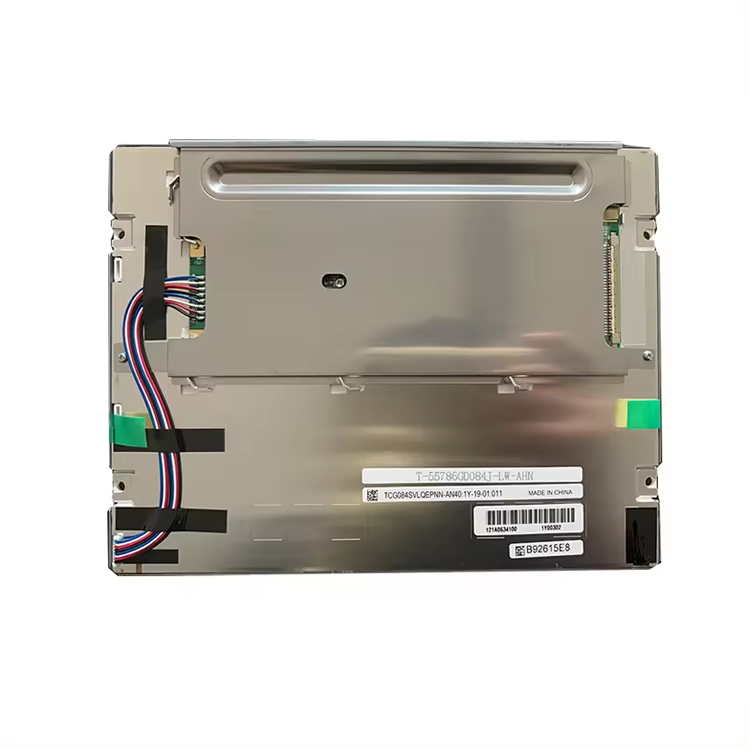

1、京瓷液晶模组TCG084SVLQAPNN-AN20 应用详情
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG084SVLQAPNN-AN20 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 8.4" | |||
应用环境 : | 存储温度 | -30 ~~ 80 °C | 工作温度 | -20 ~~ 70 °C |
RoHS | RoHS | 抗振性能 | - | |
典型特征 : | 白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面 | |||
2、京瓷液晶模组TCG084SVLQAPNN-AN20 结构详情
像素特征 : | 解析度 | 800(RGB)×600, SVGA | 点间距(mm) | 0.071×0.213 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.213×0.213 (H×V) [119PPI] | |
结构尺寸 : | 显示区域(mm) | 170.4(H) × 127.8(V) | 开口区域(mm) | 174.4(H) × 131.8(V) |
外观尺寸(mm) | 199.5(H) × 147.4(V) | 外观厚度(mm) | 9.0 (Typ.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Face mounting holes | |||
其它参数 : | 重量 | 315g | 表面处理 | 雾面 |
3、京瓷液晶模组TCG084SVLQAPNN-AN20 光学详情
基本信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AWV，常黑显示，透射式 | |
视角方向 | 全视角 | 响应时间(ms) | 18/12 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.310; Y:0.325 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6685K | 亮度均匀性 | - | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG084SVLQAPNN-AN20 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
5、京瓷液晶模组TCG084SVLQAPNN-AN20 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 270/330mA (Typ./Max.) | ||
信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
航空电子 | FI-X30SSLA-HF | 1 pcs | 30 pins | 1.0mm | ||
6、京瓷液晶模组TCG084SVLQAPNN-AN20 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 70K (Typ.) 小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 330/500mA (Typ./Max.) | ||
京瓷液晶模组TCG084SVLQAPNN-AN20 概况：
TCG084SVLQAPNN-AN20京瓷 (Kyocera) TFT-LCD的8.4英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TCG084SVLQAPNN-AN20适合应用于工业。
TCG084SVLQAPNN-AN20显示分辨率为800(RGB)×600(SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4×127.8 (宽×高) mm，可视尺寸为174.4×131.8 (宽×高) mm，外观尺寸为199.5(宽)×147.4(高)×9.5(厚) mm，表面处理为雾面，产品净重315g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。TCG084SVLQAPNN-AN20采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG084SVLQAPNN-AN20于2012年Q2量产，于2014年Q3停产，当前生产状态为已停产。如果开发新产品想采用TCG084SVLQAPNN-AN20液晶模组，建议多了解一下关于TCG084SVLQAPNN-AN20的最新的生产状态信息和技术信息。TCG084SVLQAPNN-AN20所有参数值均以规格书为准，TCG084SVLQAPNN-AN20规格书和最新价格可以咨询杭州旭虹科技。
