1、京瓷液晶模组TCG084SVLPAAFA-AA20应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG084SVLPAAFA-AA20 |
面板类型 | a-Si TFT-LCD, 液晶模组 | 别名 | - | |
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
面板应用 : | 工业 | |||
典型特征 : | 带触摸屏，白光LED背光，寿命大于10万小时，含LED驱动器，表面雾面 | |||
2、京瓷液晶模组TCG084SVLPAAFA-AA20结构特征
面板尺寸 : | 8.4英寸 | |||
像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 像素布局 | RGB垂直条状 |
像素间距 | 0.213×0.213 mm (H×V) [119PPI] | 点间距 | 0.071×0.213 mm (H×V) | |
结构尺寸 : | 显示区域 | 170.4×127.8 mm (H×V) | 可视区域 | 174.4×131.8 mm (H×V) |
外观尺寸 | 199.5×147.4 mm (H×V) | 外观厚度 | 10.8±0.75 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | Shape Style | - | |
触摸屏幕 : | 信号接口 | FPC | 触控类型 | 4线电阻触摸屏 |
控制器 | 不含控制器 | 同时触点 | 单点触摸 | |
安装方式 : | Face mounting holes (8-Φ3.4) on left, right bezel | |||
其它详情 : | 重量 | 400g | 表面处理 | 雾面，Hard coating (2H) |
3、京瓷液晶模组TCG084SVLPAAFA-AA20 光学特征
基本信息 : | 面板亮度 | 320 cd/m² (Typ.) | 可视角度 | 80/80/80/60 (Typ.)(CR≥10) |
反应时间 (ms) | 8/22 (Typ.)(Tr/Td) (ms) | 视角方向 | 6 o'clock | |
工作模式 | TN，常白显示，透射式 | 对比度 | 500:1 (Typ.) (透射) | |
显示颜色 : | 色温 | 7435K | 显示颜色 | 16.2M (6-bit + FRC) |
白色色度 | X:0.300; Y:0.315 | 色温 | 7435K | |
1931色域 : | NTSC比值 | 51% | sRGB覆盖率 | 71% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG084SVLPAAFA-AA20电子特征
工作频率 : | 60Hz |
翻转扫描 : | No |
5、京瓷液晶模组TCG084SVLPAAFA-AA20背光特征
灯管特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 100K (Typ.) 小时 | |||||
数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | ||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | 灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 250/400mA (Typ./Max.) | |||||||
6、京瓷液晶模组TCG084SVLPAAFA-AA20 信号特征
信号系统： | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 250/310mA (Typ./Max.) | ||||
接口特征 : | 类型 | 端子 | 位置 | - | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||
航空电子 | FI-X30SSLA-HF | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-272A | |||
京瓷液晶模组TCG084SVLPAAFA-AA20 概况：

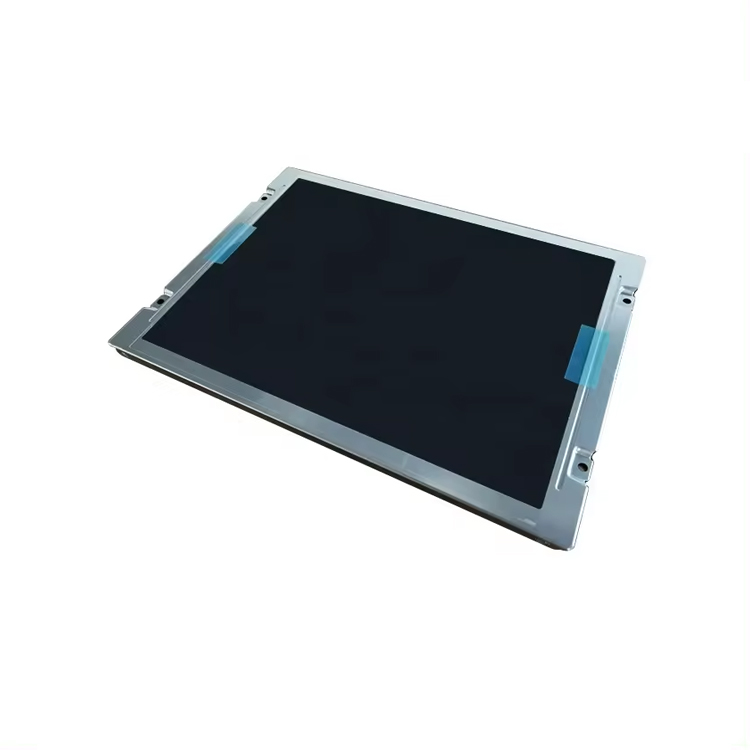

TCG084SVLPAAFA-AA20是京瓷 (Kyocera)推出的一款8.4吋a-Si TFT-LCD液晶模组产品，装配有WLED背光，含LED驱动器背光驱动，4线电阻触摸屏。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。带触摸屏，白光LED背光，寿命大于10万小时，含LED驱动器，表面雾面。TCG084SVLPAAFA-AA20推荐应用于工业等产品。
TCG084SVLPAAFA-AA20显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4(宽)×127.8(高) mm，外观尺寸为199.5(宽)×147.4(高)×11.55(厚) mm，可视尺寸为174.4(宽)×131.8(高) mm，表面处理为雾面，Hard coating (2H)，产品净重400g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动器。TCG084SVLPAAFA-AA20采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG084SVLPAAFA-AA20于2014年Q4量产，当前生产状态为量产中。如果开发新产品想采用TCG084SVLPAAFA-AA20液晶模组，建议多了解一下关于TCG084SVLPAAFA-AA20的最新的生产状态信息和技术信息，TCG084SVLPAAFA-AA20所有参数值均以规格书为准，TCG084SVLPAAFA-AA20规格书和最新价格可以咨询杭州旭虹科技。
