1、京瓷液晶模组TCG075VGLEAAFA-GA00 应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG075VGLEAAFA-GA00 |
面板类型 | a-Si TFT-LCD, 液晶模组 | 别名 | - | |
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
面板应用 : | 工业 | |||
典型特征 : | 带触摸屏，白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，表面镜面 | |||
2、京瓷液晶模组TCG075VGLEAAFA-GA00 结构特征
面板尺寸 : | 7.5英寸 | |||
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 像素布局 | RGB垂直条状 |
像素间距 (mm) | 0.237×0.237 [107PPI] | 点间距 (mm) | 0.079×0.237 | |
结构尺寸 : | 显示区域 (mm) | 151.68(H) × 113.76(V) | 可视区域 (mm) | - |
外观尺寸 (mm) | 184(H) × 139.8(V) | 外观厚度 (mm) | 14.45±0.8 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | Shape Style | - | |
触摸屏 : | 控制器 / 信号类型 | 不含控制器 | 同时触点 | - |
接口类型 | FPC | 触摸技术 | 4线电阻触摸屏 | |
安装方式 : | Rear mounting holes (4-Φ2.5) | |||
其它详情 : | 重量 | TBD | 表面防护 | - |
表面处理 | 镜面 (Haze 0%)，Hard coating (2H) | |||
3、京瓷液晶模组TCG075VGLEAAFA-GA00 光学特征
基本信息 : | 面板亮度 | 320 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 80/80/80/80 (Typ.)(CR≥5) |
反应时间 (ms) | 15/20 (Typ.)(Tr/Td) | 视角方向 | - | |
工作模式 | TN，常白显示，透射式 | 对比度 | 500 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 6022K | 显示颜色 | 262K (6-bit) |
白色色度 | X:0.320; Y:0.350 | |||
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 67% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 50% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG075VGLEAAFA-GA00 电子特征
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG075VGLEAAFA-GA00 背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命(小时) | 背光可换性 |
WLED | 侧入式光源(顶部) | 2 strings | 2串 | 50K (Typ.) | - | |
WLED电气 : | 电压供应 | 15.0/17.6V (Typ./Max.) | 电流供应 | 60mA (Typ.) | ||
功率消耗 | - | |||||
接口特征 : | 位置 | 背光驱动 | 类型 | |||
- | 无 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
日压端子 | PHR-4 | 2.0 mm | 4 pins | 1 pcs | BLE-4PINS-AACC | |
6、京瓷液晶模组TCG075VGLEAAFA-GA00 信号特征
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
3.3V (Typ.) | 105/140mA (Typ./Max.) | - | ||||
信号逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | 信号系统 | 类型 | |||
- | Parallel RGB (1 ch, 6-bit) | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
意力速 | IMSA-9632S-33Z02-GF1 | 0.5 mm | 33 pins | 1 pcs | DRGB-33P1C6B-020A | |
京瓷液晶模组TCG075VGLEAAFA-GA00 概况：

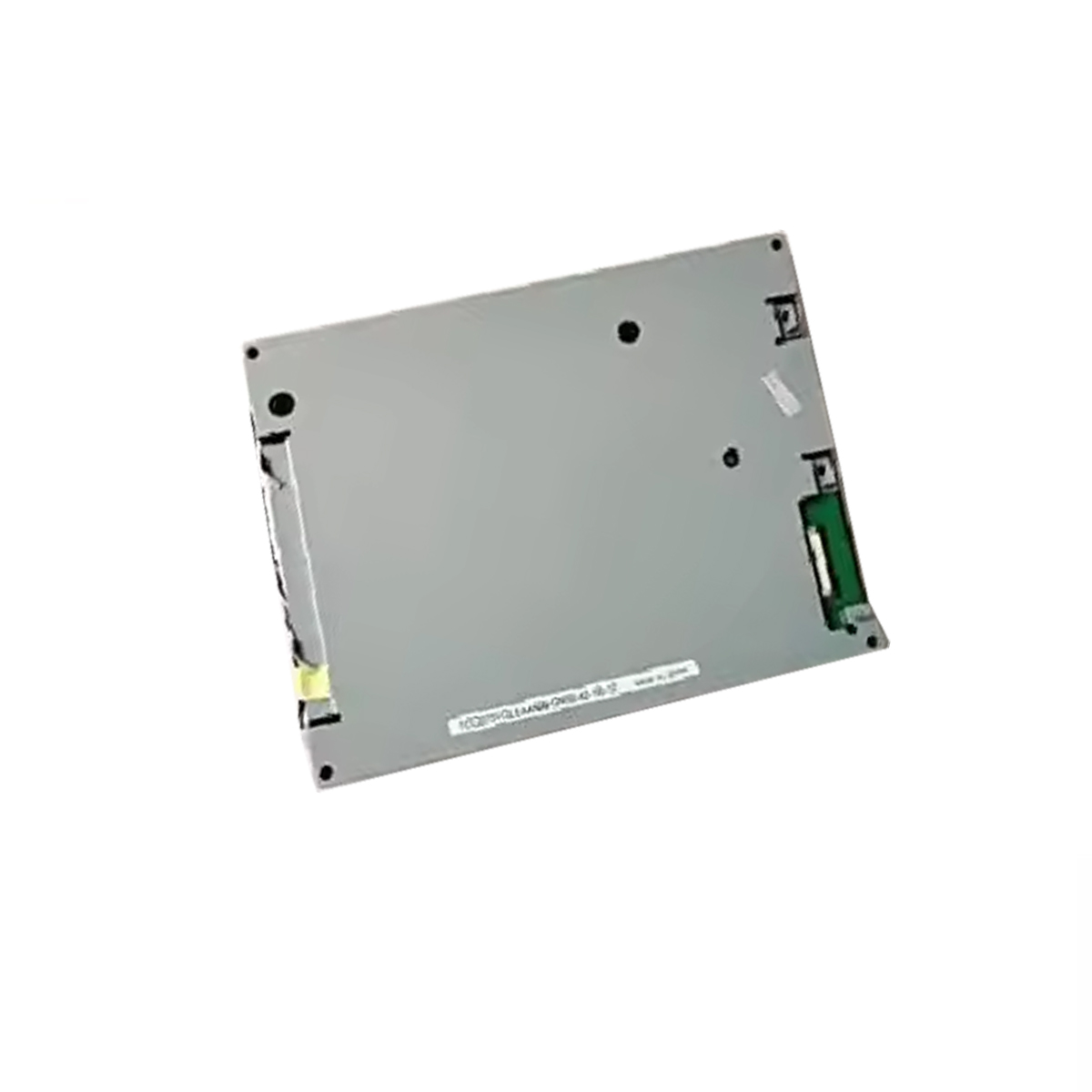

TCG075VGLEAAFA-GA00是京瓷 (Kyocera)推出的一款7.5吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，4线电阻触摸屏。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。带触摸屏，白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面镜面。TCG075VGLEAAFA-GA00推荐应用于工业等产品。
TCG075VGLEAAFA-GA00显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为151.68(宽)×113.76(高) mm，外观尺寸为184(宽)×139.8(高)×15.25(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重TBD。背光方面此产品采用了2 strings WLED发光的侧入式光源(顶部)，光源的使用寿命为50K小时，不含背光驱动。TCG075VGLEAAFA-GA00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。
TCG075VGLEAAFA-GA00于2012年Q2量产，当前生产状态为已停产。如果开发新产品想采用TCG075VGLEAAFA-GA00液晶模组，建议多了解一下关于TCG075VGLEAAFA-GA00的最新的生产状态信息和技术信息，TCG075VGLEAAFA-GA00所有参数值均以规格书为准，TCG075VGLEAAFA-GA00规格书和最新价格可以咨询杭州旭虹科技。
