1、京瓷液晶模组TCG075VGLDA-G00应用特征
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG075VGLDA-G00 |
类型 | a-Si TFT-LCD , 液晶模组 | 别名 | ||
应用环境 : | 工作温度 | -20 ~~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | - | |
应用产品 : | 工业 | |||
典型特征 : | 白光LED背光，上/下，左/右翻转显示，表面镜面 | |||
2、京瓷液晶模组TCG075VGLDA-G00结构特征
对角尺寸 : | 7.5" | |||
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 像素排列 | RGB垂直条状 |
点间距 | 0.079×0.237 (H×V) | 像素间距 | 0.237×0.237 (H×V) [107PPI] | |
结构尺寸 : | 显示区域 | 151.68(H) × 113.76(V) | 开口区域(H×V) | 156.3(H) × 118.4(V) |
外观尺寸 | 173×133 (H×V) mm | 外观厚度(mm) | 6.35±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比(H:V) | 4:3 (H:V) |
风景肖像 | 风景模式 | 外观样式 | - | |
其它参数 : | 重量 | 205g (Typ.) | 表面处理 | 镜面 (Haze 0%) |
3、京瓷液晶模组TCG075VGLDA-G00光学特征
基本信息 : | 显示亮度 | 250 cd/m² (Typ.) | 显示模式 | TN，常白显示，透射式 |
对比度 | 500:1 (Typ.) (透射) | 推荐视角 | - | |
可视角度 | 80/80/80/80 (Typ.)(CR≥5) | 响应时间 | 15/20 (Typ.)(Tr/Td) | |
色彩性能 : | 色度 | Wx:0.320; Wy:0.340 | 颜色数量 | 262K (6-bit) |
色温 | 6066K | 白场变动 | - | |
1931色域 : | NTSC比值 | 52% | sRGB覆盖率 | 71% |
Adobe RGB覆盖率 | 55% | DCI-P3覆盖率 | 54% | |
Rec.2020覆盖率 | 39% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG075VGLDA-G00电子特征
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG075VGLDA-G00光源特征
光源特征 : | 光源类型 | WLED | 位置 | 侧入式光源 | 寿命(小时) | 40K (Typ.) Hours | |||||
数量 | 4 strings | 形状 | 4串 | 是否可换 | - | ||||||
灯管电气 : | 电压供应 | 18.8/20.0V (Typ./Max.) | 电流供应 | 15mA (Typ.) | |||||||
接口特征 : | WLED驱动状态 | 无 | 物理类型 | 包含在屏信号接口中 | 接口位置 | - | |||||
6、京瓷液晶模组TCG075VGLDA-G00信号特征
信号电气 : | 输入电压 | 3.3V (Typ.) | 输入电流 | 160/210mA (Typ./Max.) | ||||
逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | 信号类型 : | Parallel RGB (1 ch, 6-bit) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 | ||
| 意力速 | IMSA-9681S-40A-GF | 1 pcs | 40 pins | 0.5mm | ||||
京瓷液晶模组TCG075VGLDA-G00概况：

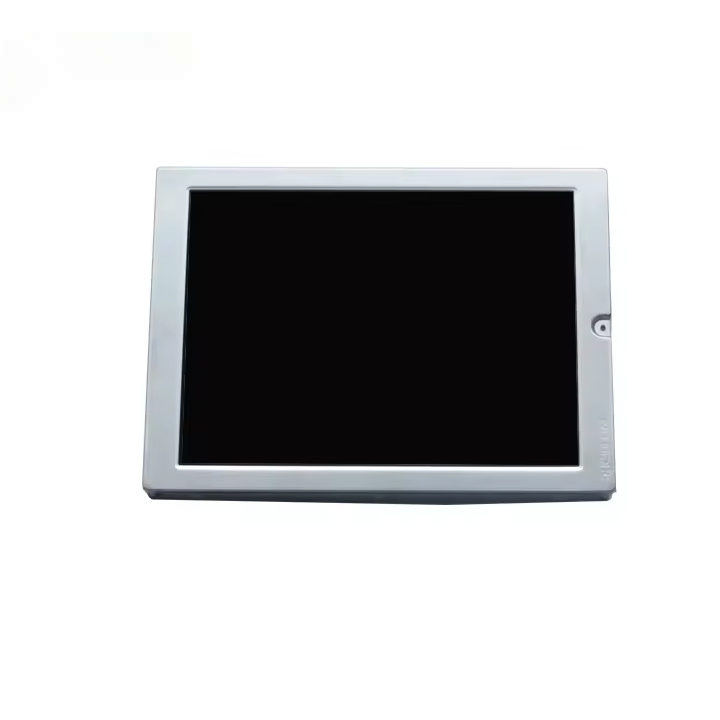

TCG075VGLDA-G00是京瓷 (Kyocera)推出的一款7.5吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。白光LED背光，上/下,左/右翻转显示，表面镜面。TCG075VGLDA-G00推荐应用于工业等产品。
TCG075VGLDA-G00显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为151.68(宽)×113.76(高) mm，外观尺寸为173(宽)×133(高)×6.85(厚) mm，可视尺寸为156.3(宽)×118.4(高) mm，表面处理为镜面 (Haze 0%)，产品净重205g (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为40K小时，不含背光驱动。TCG075VGLDA-G00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。
TCG075VGLDA-G00于2010年Q1量产，当前生产状态为量产中。如果开发新产品想采用TCG075VGLDA-G00液晶模组，建议多了解一下关于TCG075VGLDA-G00的最新的生产状态信息和技术信息，TCG075VGLDA-G00所有参数值均以规格书为准，TCG075VGLDA-G00规格书和最新价格可以咨询杭州旭虹。
