1、京瓷液晶模组TCG075VGLCE-G00应用特征
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG075VGLCE-G00 |
类型 | a-Si TFT-LCD , 液晶模组 | 别名 | T-55785GD070J-LW-AGN | |
应用环境 : | 工作温度 | -20 ~~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | - | |
应用产品 : | 工业 | |||
典型特征 : | 白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，表面镜面 | |||
2、京瓷液晶模组TCG075VGLCE-G00结构特征
对角尺寸 : | 7.5" | |||
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 像素排列 | RGB垂直条状 |
点间距 | 0.079×0.237 (H×V) | 像素间距 | 0.237×0.237 (H×V) [107PPI] | |
结构尺寸 : | 显示区域 | 151.68(H) × 113.76(V) | 开口区域(H×V) | 156.3(H) × 118.4(V) |
外观尺寸 | 184(H)×139.8(V) | 外观厚度(mm) | 12.7±0.5 | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比(H:V) | 4:3 (H:V) |
风景肖像 | 风景模式 | 外观样式 | - | |
安装孔位 : | Rear mounting holes | |||
其它参数 : | 重量 | 355g (Typ.) | 表面处理 | 镜面(Haze 0%) |
3、京瓷液晶模组TCG075VGLCE-G00光学特征
基本信息 : | 显示亮度 | 280 cd/m² (Typ.) | 显示模式 | TN，常白显示，透射式 |
对比度 | 500:1 (Typ.) (透射) | 推荐视角 | - | |
可视角度 | 80/80/80/80 (Typ.)(CR≥5) | 响应时间 | 15/20 (Typ.)(Tr/Td) | |
色彩性能 : | 色度 | Wx:0.330; Wy:0.350 | 颜色数量 | 262K (6-bit) |
色温 | 5598K | 白场变动 | - | |
1931色域 : | NTSC比值 | 47% | sRGB覆盖率 | 65% |
Adobe RGB覆盖率 | 49% | DCI-P3覆盖率 | 48% | |
Rec.2020覆盖率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG075VGLCE-G00电子特征
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG075VGLCE-G00光源特征
光源特征 : | 光源类型 | WLED | 位置 | 侧入式光源 | 寿命(小时) | 70K (Typ.) Hours | |||||
数量 | 4 strings | 形状 | 4串 | 是否可换 | 50K (Typ.) Hours | ||||||
灯管电气 : | 电压供应 | 23.1/25.9V (Typ./Max.) | 电流供应 | 25mA (Typ.) | |||||||
接口特征 : | WLED驱动状态 | 无 | 物理类型 | 端子 | 接口位置 | - | |||||
驱动电气 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||||
日压端子 | SHLP-08V-S-B | 1.0 mm | 8 pins | 1 pcs | BLE-8PINS-AAAACCCC | ||||||
6、京瓷液晶模组TCG075VGLCE-G00信号特征
信号电气 : | 输入电压 | 3.3V (Typ.) | 输入电流 | 160/210mA (Typ./Max.) | ||||
逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | 信号类型 : | Parallel RGB (1 ch, 6-bit) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 | ||
意力速 | IMSA-9632S-33Z02-GF1 | 1 pcs | 30 pins | 0.5mm | DRGB-33P1C6B-020A | |||
京瓷液晶模组TCG075VGLCE-G00概况：

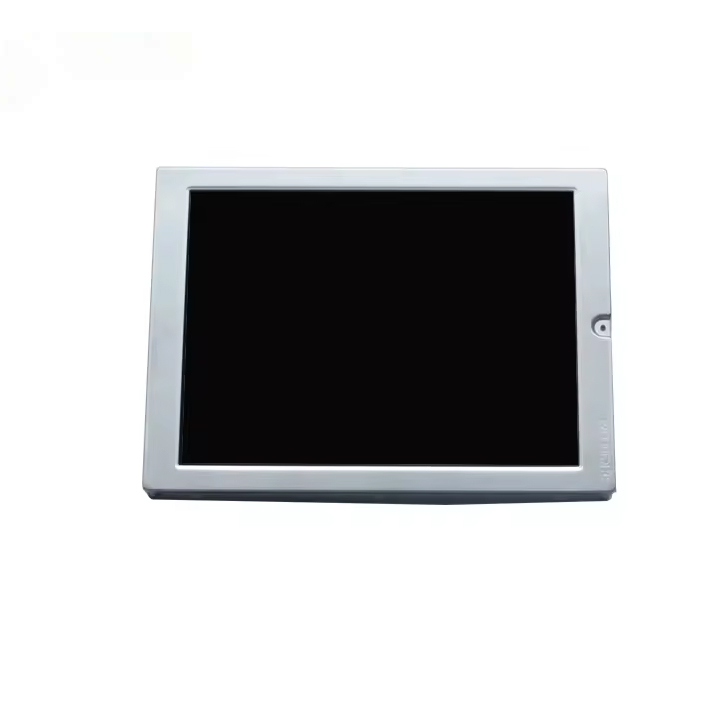

TCG075VGLCE-G00京瓷 (Kyocera)推出的一款7.5吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。白光LED背光，寿命大于5万小时，上/下,左/右翻转显示，表面镜面。TCG075VGLCE-G00推荐应用于工业等产品。
TCG075VGLCE-G00显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为151.68(宽)×113.76(高) mm，外观尺寸为184(宽)×139.8(高) mm，可视尺寸为156.3(宽)×118.4(高) mm，表面处理为镜面 (Haze 0%)，产品净重355g (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，不含背光驱动。TCG075VGLCE-G00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG075VGLCE-G00于2010年Q1量产，当前生产状态为量产中。如果开发新产品想采用TCG075VGLCE-G00液晶模组，建议多了解一下关于TCG075VGLCE-G00的最新的生产状态信息和技术信息，TCG075VGLCE-G00所有参数值均以规格书为准，TCG075VGLCE-G00规格书和最新价格可以咨询杭州旭虹科技。
