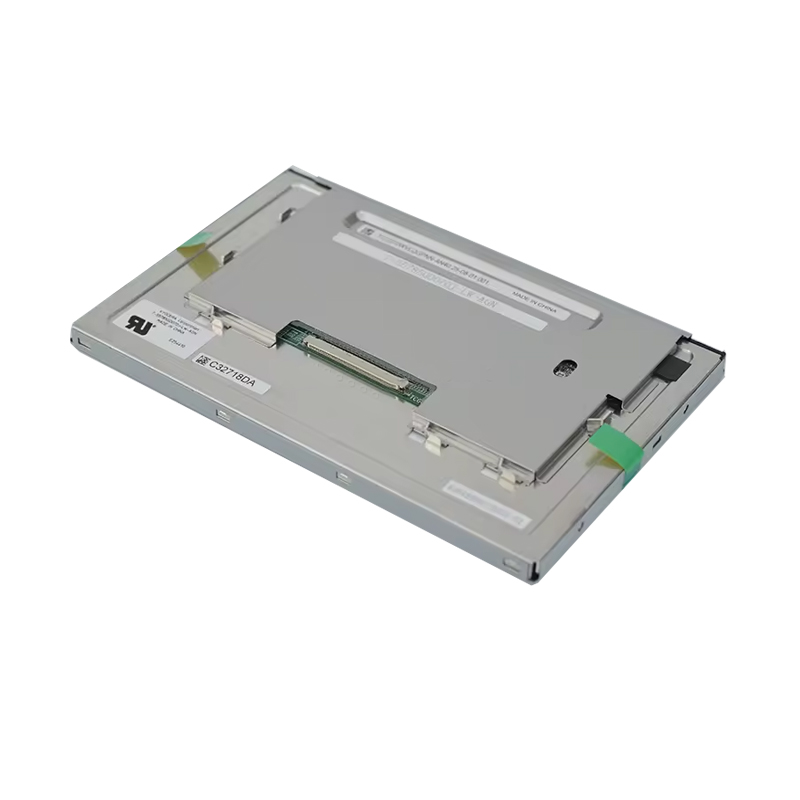

1、京瓷液晶模组TCG070WVLPEANN-AN30 应用特征
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG070WVLPEANN-AN30 |
类型 | a-Si TFT-LCD , 液晶模组 | 别名 | - | |
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | - | |
应用产品 : | 工业 | |||
典型特征 : | 高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示， 6/8位灰阶可选，表面雾面 | |||
2、京瓷液晶模组TCG070WVLPEANN-AN30 结构特征
对角尺寸 : | 7.0" | |||
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 像素排列 | RGB垂直条状 |
点间距 | 0.0635×0.1905 mm (H×V) | 像素间距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
结构尺寸 : | 显示区域 | 152.4×91.44 mm (H×V) | 开口区域(H×V) | 154.4×93.4 mm |
外观尺寸 | 165×104.4 mm (H×V) | 外观厚度(mm) | 8.6±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比(H:V) | 15:9 (W : H) |
风景肖像 | 风景模式 | 外观样式 | - | |
安装孔位 : | Without | |||
其它参数 : | 重量 | 210g (Typ.) | 表面处理 | 雾面 |
3、京瓷液晶模组TCG070WVLPEANN-AN30 光学特征
基本信息 : | 显示亮度 | 700 cd/m² (Typ.) | 显示模式 | TN，常白显示，透射式 |
对比度 | 1000:1 (Typ.) (透射) | 推荐视角 | - | |
可视角度 | 80/80/60/80 (Typ.)(CR≥10) | 响应时间 | 5/25 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 色度 | Wx:0.290; Wy:0.305 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 8405K | 白场变动 | - | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视 | 是 | 透射系数 | - |
4、京瓷液晶模组TCG070WVLPEANN-AN30电子特征
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 3.48W (Typ.) |
5、京瓷液晶模组TCG070WVLPEANN-AN30光源特征
光源特征 : | 光源类型 | WLED | 位置 | 侧入式光源 | 寿命(小时) | 70K (Typ.) 小时 | |||||
数量 | - | 形状 | - | 是否可换 | - | ||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | |||||||
灯管驱动 | 含LED驱动器 | ||||||||||
WLED驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 235/400mA (Typ./Max.) | 功率消耗 | 2.82W (Typ.) | |||||
6、京瓷液晶模组TCG070WVLPEANN-AN30信号特征
信号电气 : | 输入电压 | 3.3V (Typ.) | 输入电流 | 200/260mA (Typ./Max.) | ||
功耗 | 0.66W (Typ.) | |||||
信号类型 : | LVDS (1 ch, 6/8-bit) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
广濑电机 | MDF76GW-30S-1H(55) | 1 pcs | 30 pins | 1.0mm | ||
京瓷液晶模组TCG070WVLPEANN-AN30概况：
TCG070WVLPEANN-AN30 (京瓷，Kyocera) TFT-LCD的7.0英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面等特征，TCG070WVLPEANN-AN30推荐使用于工业。
TCG070WVLPEANN-AN30显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为154.4×93.4 (宽×高) mm，外观尺寸为165×104.4 (宽×高)×9.1(厚) mm，表面处理为雾面，产品净重210g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。TCG070WVLPEANN-AN30采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG070WVLPEANN-AN30于2013年Q2量产，当前生产状态为量产中。如果开发新产品想采用TCG070WVLPEANN-AN30液晶模组，建议多了解一下关于TCG070WVLPEANN-AN30的最新的生产状态信息和技术信息。TCG070WVLPEANN-AN30所有参数值均以规格书为准，TCG070WVLPEANN-AN30规格书和最新价格可以咨询杭州旭虹科技。
