1、京瓷液晶模组TCG070WVLPEAFA-AA30 应用特征
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG070WVLPEAFA-AA30 |
类型 | a-Si TFT-LCD , 液晶模组 | 别名 | - | |
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | - | |
应用产品 : | 工业 | |||
典型特征 : | 带触摸屏，高亮度，白光LED背光，寿命大于10万小时，含LED驱动器，180度翻转显示， 6/8位灰阶可选，表面雾面 | |||
2、京瓷液晶模组TCG070WVLPEAFA-AA30 结构特征
对角尺寸 : | 7.0" | |||
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 像素排列 | RGB垂直条状 |
点间距 | 0.0635×0.1905 mm (H×V) | 像素间距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
结构尺寸 : | 显示区域 | 152.4×91.44 mm (H×V) | 开口区域(H×V) | 154.4×93.4 mm |
外观尺寸 | 165×104.4 mm (H×V) | 外观厚度(mm) | 10.4/11.2 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比(H:V) | 15:9 (W : H) |
风景肖像 | 风景模式 | 外观样式 | - | |
触摸屏 : | 接口类型 | FPC | 同时触点 | - |
控制器, 信号类型 | 不含控制器 | 触摸技术 | 4线电阻触摸屏 | |
安装孔位 : | Without | |||
其它参数 : | 重量 | 260g (Typ.) | 表面处理 | 雾面，Hard coating (2H) |
3、京瓷液晶模组TCG070WVLPEAFA-AA30 光学特征
基本信息 : | 显示亮度 | 500 cd/m² (Typ.) | 显示模式 | TN，常白显示，透射式 |
对比度 | 1000:1 (Typ.) (透射) | 推荐视角 | 12 o'clock | |
可视角度 | 80/80/60/80 (Typ.)(CR≥10) | 响应时间 | 5/25 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 色度 | Wx:0.290; Wy:0.305 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 8405K | 白场变动 | - | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG070WVLPEAFA-AA30电子特征
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 3.48W (Typ.) |
5、京瓷液晶模组TCG070WVLPEAFA-AA30光源特征
光源特征 : | 光源类型 | WLED | 位置 | 侧入式光源 | 寿命(小时) | 100K (Typ.) 小时 | |||||
数量 | - | 形状 | - | 是否可换 | - | ||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | |||||||
灯管驱动 | 含LED驱动器 | ||||||||||
WLED驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 235/400mA (Typ./Max.) | 功率消耗 | 2.82W (Typ.) | |||||
6、京瓷液晶模组TCG070WVLPEAFA-AA30信号特征
信号电气 : | 输入电压 | 3.3V (Typ.) | 输入电流 | 200/260mA (Typ./Max.) | ||
功耗 | 0.66W (Typ.) | |||||
信号类型 : | LVDS (1 ch, 6/8-bit) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
广濑电机 | MDF76GW-30S-1H | 1 pcs | 30 pins | 1.0mm | ||
京瓷液晶模组TCG070WVLPEAFA-AA30概况：

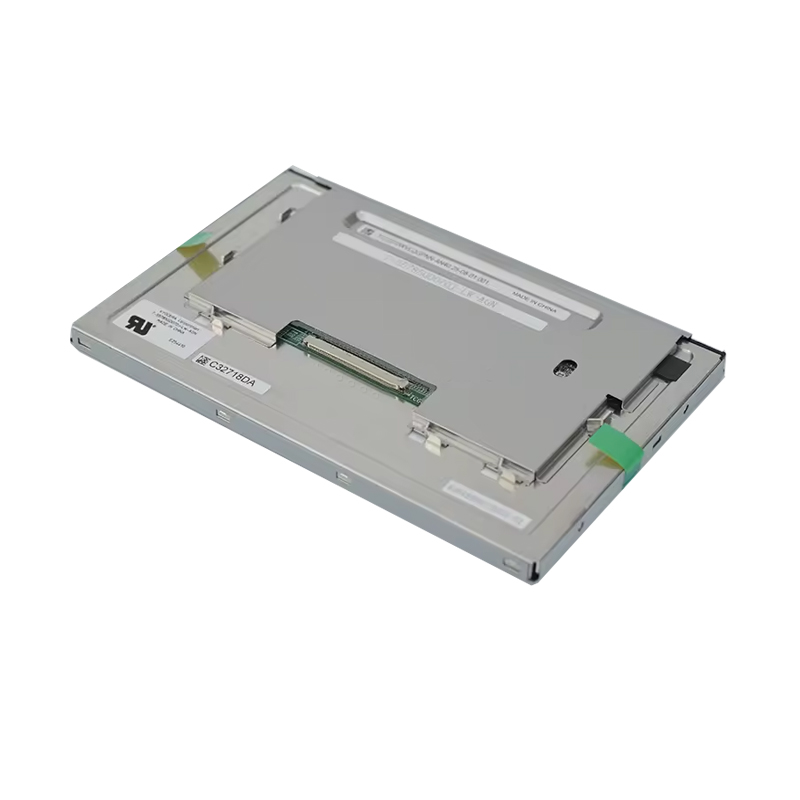

TCG070WVLPEAFA-AA30是京瓷 (Kyocera)推出的一款7.0英寸a-Si TFT-LCD液晶模组，装配有WLED背光，含LED驱动器背光驱动，4线电阻触摸屏。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。带触摸屏，高亮度，白光LED背光，寿命大于10万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。TCG070WVLPEAFA-AA30推荐应用于工业。
TCG070WVLPEAFA-AA30作为一款TN，常白显示，透射式液晶模组产品，TCG070WVLPEAFA-AA30可以提供560 cd/m²的显示亮度 1000:1的透射对比度，以及80/80/60/80 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为12 o'clock，它的响应时间为5/25 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，此产品可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了49% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动器。TCG070WVLPEAFA-AA30采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG070WVLPEAFA-AA30于2014年Q4量产，当前生产状态为量产中。如果开发新产品想采用TCG070WVLPEAFA-AA30液晶模组，建议多了解一下关于TCG070WVLPEAFA-AA30的最新的生产状态信息和技术信息，TCG070WVLPEAFA-AA30所有参数值均以规格书为准，TCG070WVLPEAFA-AA30规格书和最新价格可以咨询杭州旭虹科技。
