1、京瓷液晶模组TCG070WVLPAAFA-AA50应用特征
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG070WVLPAAFA-AA50 |
类型 | a-Si TFT-LCD , 液晶模组 | 别名 | - | |
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | - | |
应用环境 : | 工业 | |||
典型特征 : | 带触摸屏，高亮度，白光LED背光，寿命大于10万小时，180度翻转显示，表面雾面 | |||
2、京瓷液晶模组TCG070WVLPAAFA-AA50结构特征
对角尺寸 : | 7.0" | |||
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 像素排列 | RGB垂直条状 |
点间距 | 0.0635×0.1905 mm (H×V) | 像素间距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
结构尺寸 : | 显示区域 | 152.4×91.44 mm (H×V) | 开口区域 | - |
外观尺寸 | 165×104.4 mm (H×V) | 外观厚度(mm) | 10.0±0.6 | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比(H:V) | 15:9 (H:V) |
风景肖像 | 风景模式 | 外观样式 | - | |
触摸面板 : | 触摸技术 | 4线电阻触摸屏 | 信号接口 | - |
触摸控制器 | 不含控制器 | 操作系统 | - | |
安装孔位 : | Without | |||
其它参数 : | 重量 | 250g (Typ.) | 表面处理 | 雾面，Hard coating (2H) |
3、京瓷液晶模组TCG070WVLPAAFA-AA50光学特征
基本信息 : | 显示亮度 | 560 cd/m² (Typ.) | 显示模式 | TN，常白显示，透射式 |
对比度 | 1000:1 (Typ.) (透射) | 推荐视角 | 12 o'clock | |
可视角度 | 80/80/60/80 (Typ.)(CR≥10) | 响应时间 | 5/25 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 色度 | Wx:0.290; Wy:0.305 | 颜色数量 | 262K (6-bit) |
色温 | 8405K | 白场变动 | 1.43 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG070WVLPAAFA-AA50电子特征
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG070WVLPAAFA-AA50光源特征
光源特征 : | 光源类型 | WLED | 位置 | 侧入式光源 | 寿命(小时) | 100K (Typ.) 小时 |
数量 | - | 形状 | - | 是否可换 | - | |
灯管电气 : | 电压输入 | 18.0/21.2V (Typ./Max.) | 电流输入 | 60mA (Typ.) | ||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 无 | |||||
6、京瓷液晶模组TCG070WVLPAAFA-AA50信号特征
信号电气 : | 输入电压 | 3.3V (Typ.) | 输入电流 | 180/235mA (Typ./Max.) | ||||
功耗 | 0.594W (Typ.) | |||||||
信号类型 : | Parallel RGB (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 | ||
意力速 | IMSA-9681S-40A-GF | 1 pcs | 40 pins | 0.5mm | ||||

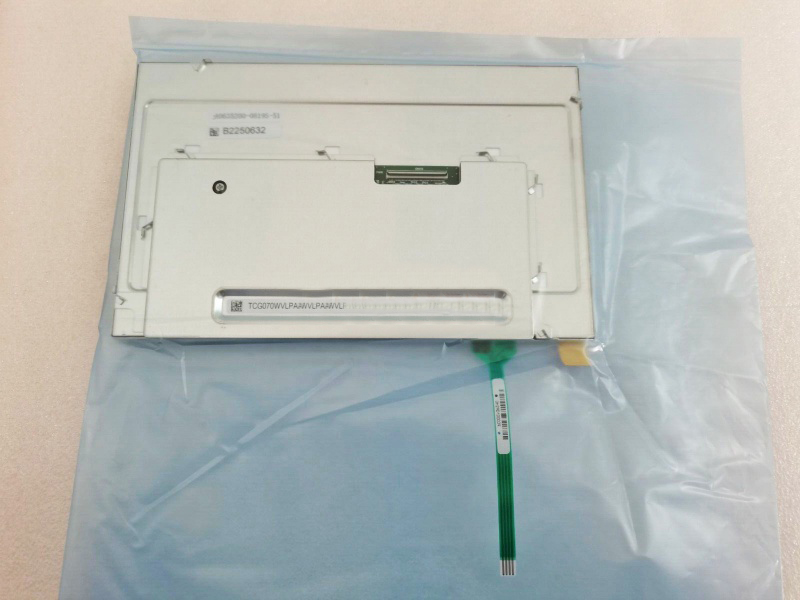

京瓷液晶模组TCG070WVLPAAFA-AA50概况：
TCG070WVLPAAFA-AA50是京瓷 (Kyocera)推出的一款7.0吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，4线电阻触摸屏。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。带触摸屏，高亮度，白光LED背光，寿命大于10万小时，180度翻转显示，表面雾面。TCG070WVLPAAFA-AA50推荐应用于工业等产品。
TCG070WVLPAAFA-AA50显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4(宽)×91.44(高) mm，外观尺寸为165(宽)×104.4(高)×10.6(厚) mm，表面处理为雾面，Hard coating (2H)，产品净重250g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。TCG070WVLPAAFA-AA50采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG070WVLPAAFA-AA50于2015年Q1量产，当前生产状态为量产中。如果开发新产品想采用TCG070WVLPAAFA-AA50液晶模组，建议多了解一下关于TCG070WVLPAAFA-AA50的最新的生产状态信息和技术信息，TCG070WVLPAAFA-AA50所有参数值均以规格书为准，TCG070WVLPAAFA-AA50规格书和最新价格可以咨询杭州旭虹
