1、京瓷液晶模组TCG062HVLDB-G20应用特征
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG062HVLDB-G20 |
类型 | a-Si TFT-LCD , 液晶模组 | 别名 | - | |
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | - | |
应用产品 : | 工业 | |||
典型特征 : | 带触摸屏，白光LED背光，含LED驱动器，超宽屏，上/下，左/右翻转显示，表面镜面 | |||
2、京瓷液晶模组TCG062HVLDB-G20 结构特征
对角尺寸 : | 6.2" | |||
像素特征 : | 像素数量 | 640(RGB)×240, HVGA | 像素排列 | RGB垂直条状 |
点间距(W×H) | 0.077×0.231 mm | 像素间距(mm) | 0.231×0.231 mm [109PPI] | |
结构尺寸 : | 显示区域 | 147.84(W)×55.44(H) mm | 开口区域 | 150.8(W)×58.5(H) mm |
外观尺寸(mm) | 173(W)×70(H) mm | 外观厚度(mm) | 7.75±0.8 mm | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比(H:V) | 8:3 |
风景肖像 | 风景模式 | 外观样式 | - | |
触摸屏 : | 信号接口 | - | 触控技术 | 4线电阻触摸屏 |
其它参数 : | 重量 | 135g (Typ.) | 表面处理 | 镜面 (Haze 0%) |
3、京瓷液晶模组TCG062HVLDB-G20光学特征
基本信息 : | 显示亮度 | 240 cd/m² (Typ.) | 显示模式 | TN，常白显示，透射式 |
对比度 | 500:1 (Typ.) (透射) | 推荐视角 | - | |
可视角度 | 80/80/80/80 (Typ.)(CR≥5) | 响应时间 | 15/20 (Typ.)(Tr/Td) ms | |
色彩性能 : | 色度 | Wx:0.330; Wy:0.350 | 颜色数量 | 262K (6-bit) |
色温 | 5598K | 白场变动 | - | |
1931色域 : | NTSC比值 | 47% | sRGB覆盖率 | 64% |
Adobe RGB覆盖率 | 50% | DCI-P3覆盖率 | 49% | |
Rec.2020覆盖率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG062HVLDB-G20电子特征
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG062HVLDB-G20光源特征
光源特征 : | 光源类型 | WLED | 位置 | 侧入式光源 | 寿命(小时) | 40K (Typ.) 小时 | |||
数量 | - | 形状 | - | 是否可换 | - | ||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | |||||
灯管驱动 : | 含LED驱动器 | ||||||||
驱动电气 : | 输入电压 | 3.0/5.5V (Min./Max.) | 输入电流 | - | |||||
6、京瓷液晶模组TCG062HVLDB-G20 信号特征
信号电气 : | 输入电压 | 3.3V (Typ.) | 输入电流 | 130/170mA (Typ./Max.) | ||||
功率消耗 | - | 信号接口 | Parallel RGB (1 ch, 6-bit) | |||||
逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 | ||
意力速 | IMSA-9681S-40A-GF | 1 pcs | 40 pins | 0.5 mm | ||||
京瓷液晶模组TCG062HVLDB-G20概况：

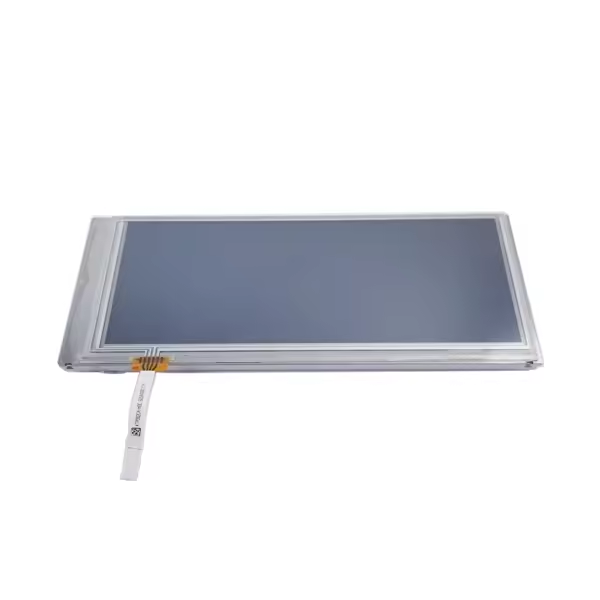

TCG062HVLDB-G20 (京瓷，Kyocera) TFT-LCD的6.2英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，4线电阻触摸屏。TCG062HVLDB-G20工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光，含LED驱动器，超宽屏，上/下,左/右翻转显示，表面镜面， Touch panel: Analog type, Non-Glare treatment等特征，TCG062HVLDB-G20推荐使用于工业。
TCG062HVLDB-G20显示分辨率为640(RGB)×240 (HVGA)，宽高比为8:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为147.84×55.44 (宽×高) mm，可视尺寸为150.8×58.5 (宽×高) mm，外观尺寸为173×70 (宽×高)×8.55(厚) mm，表面处理为镜面 (Haze 0%)，产品净重135g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为40K小时，含LED驱动器。TCG062HVLDB-G20采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。
TCG062HVLDB-G20于2010年Q2量产，当前生产状态为已停产。如果开发新产品想采用TCG062HVLDB-G20液晶模组，建议多了解一下关于TCG062HVLDB-G20的最新的生产状态信息和技术信息。TCG062HVLDB-G20所有参数值均以规格书为准，TCG062HVLDB-G20规格书和最新价格可以咨询杭州旭虹科技。
