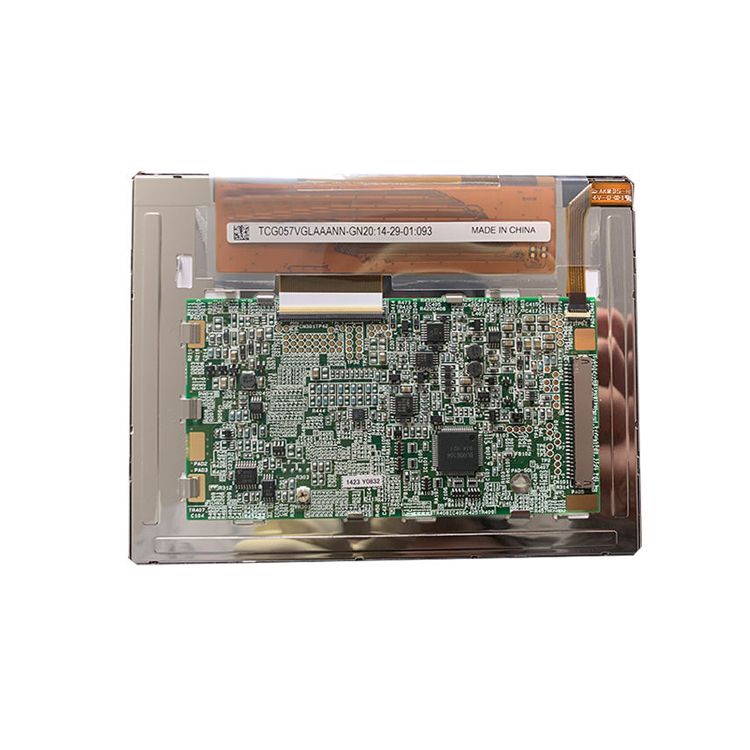

1、京瓷液晶模组TCG057VGLAAANN-GN20 应用特征
基本信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG057VGLAAANN-GN20 |
类型 | a-Si TFT-LCD , 液晶模组 | 别名 | - | |
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | - | |
应用产品 : | 工业 | |||
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示 | |||
2、京瓷液晶模组TCG057VGLAAANN-GN20 结构特征
对角尺寸 : | 5.7" | |||
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 像素排列 | RGB垂直条状 |
点间距(mm) | 0.060×0.180 (H×V) | 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |
结构尺寸 : | 显示区域(H×V) | 115.2×86.4 mm | 开口区域 | 117.2(W)×88.4(H) mm |
外观尺寸(mm) | 127.2(W)×100.4(H) | 外观厚度(mm) | 5.7±0.3 mm | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比(H:V) | 4:3 |
风景肖像 | 风景模式 | 外观样式 | - | |
其它参数 : | 重量 | 110g (Typ.) | 表面处理 | - |
安装孔位 : | Without | |||
3、京瓷液晶模组TCG057VGLAAANN-GN20 光学特征
基本信息 : | 显示亮度 | 450 cd/m² (Typ.) | 显示模式 | TN，常白显示，透射式 |
对比度 | 500:1 (Typ.) (透射) | 推荐视角 | - | |
可视角度 | 80/80/80/80 (Typ.)(CR≥5) | 响应时间 | 10/25 (Typ.)(Tr/Td) | |
色彩性能 : | 色度 | Wx:0.320; Wy:0.340 | 颜色数量 | 262K (6-bit) |
色温 | 6066K | 白场变动 | - | |
1931色域 : | NTSC比值 | 52% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 39% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG057VGLAAANN-GN20 电子特征
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
5、京瓷液晶模组TCG057VGLAAANN-GN20 光源特征
光源特征 : | 光源类型 | WLED | 位置 | 侧入式光源 | 寿命(小时) | 50K (Typ.) 小时 | |||
数量 | - | 形状 | - | 是否可换 | - | ||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | |||||
灯管驱动 : | 含LED驱动器 | ||||||||
驱动电气 : | 输入电压 | 5.0V (Typ.) | 输入电流 | 290/380mA (Typ./Max.) | |||||
6、京瓷液晶模组TCG057VGLAAANN-GN20 信号特征
信号电气 : | 输入电压 | 3.3V (Typ.) | 输入电流 | 180/235mA (Typ./Max.) | ||||
功率消耗 | - | 信号接口 | LVDS (1 ch, 6-bit) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 | ||
广濑电机 | DF19G-30P-1H | 1 pcs | 30 pins | 1.0 mm | ||||
京瓷液晶模组TCG057VGLAAANN-GN20概况：
TCG057VGLAAANN-GN20 京瓷 (Kyocera) TFT-LCD的5.7英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TCG057VGLAAANN-GN20适合应用于工业。
TCG057VGLAAANN-GN20显示分辨率为640(RGB)×480(VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为117.2×88.4 (宽×高) mm，外观尺寸为127.2(宽)×100.4(高)×6(厚) mm，产品净重110g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TCG057VGLAAANN-GN20采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG057VGLAAANN-GN20于2016年Q2量产，于2023年Q4停产，当前生产状态为已停产。如果开发新产品想采用TCG057VGLAAANN-GN20液晶模组，建议多了解一下关于TCG057VGLAAANN-GN20的最新的生产状态信息和技术信息。TCG057VGLAAANN-GN20所有参数值均以规格书为准，TCG057VGLAAANN-GN20规格书和最新价格可以咨询杭州旭虹科技。
