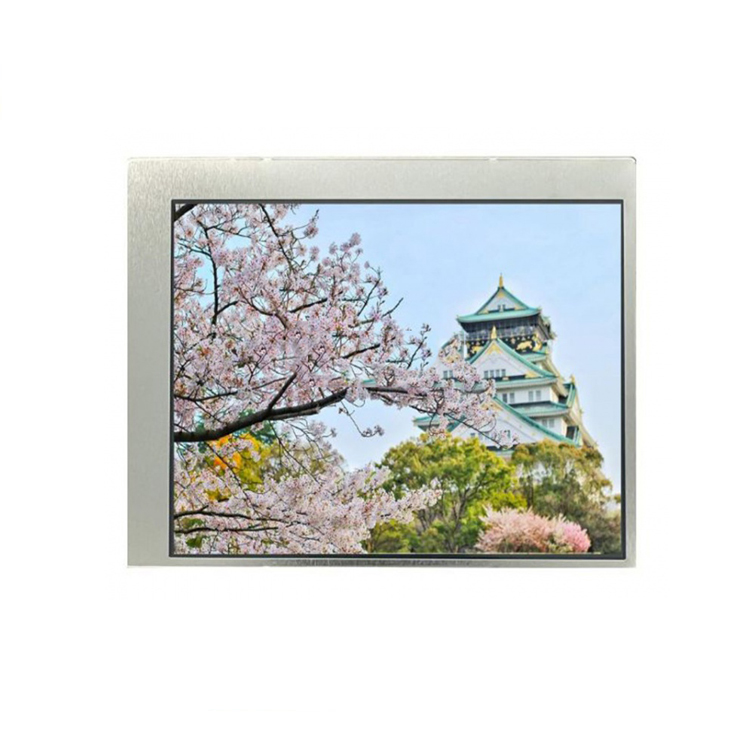

1、京瓷液晶模组TCG057QVLGC-G00 应用详情
基础信息 : | 制造商 | 京瓷（KYOCERA） | 型号 | TCG057QVLGC-G00 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 5.7” | |||
应用环境 : | 存储温度 | -30 ~ 80 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振性能 | - | |
典型特征 : | 带触摸屏，白光LED背光，寿命大于7万小时，上/下，左/右翻转显示，表面镜面 | |||
2、京瓷液晶模组TCG057QVLGC-G00 结构详情
像素特征 : | 解析度 | 320(RGB)×240, QVGA | 点间距(mm) | 0.120×0.360 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.360×0.360 (H×V) [70PPI] | |
结构尺寸 : | 显示区域(mm) | 115.2(H) × 86.4(V) | 开口区域(mm) | - |
外观尺寸(mm) | 134.5(H) × 103.4(V) | 外观厚度(mm) | 9.35±0.8 | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
触摸面板 : | 信号接口 | FPC | 触摸技术 | 4线电阻触摸屏 |
信号种类 | - | 同时触点 | - | |
触摸控制器 | 不含控制器 | 操作系统 | - | |
安装方式 : | Without | |||
其它参数 : | 重量 | TBD | 表面处理 | 镜面 (Haze 0%)，Hard coating (2H) |
3、京瓷液晶模组TCG057QVLGC-G00 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥5) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | 12 o'clock | 响应时间(ms) | 35 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.320; Wy:0.340 | 支持颜色 | 262K (6-bit) |
色温 | 6066K | 亮度均匀性 | - | |
1931色域 : | NTSC比值 | 60% | sRGB覆盖率 | 76% |
Adobe RGB覆盖率 | 60% | DCI-P3覆盖率 | 62% | |
Rec.2020覆盖率 | 45% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG057QVLGC-G00 电子详情
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG057QVLGC-G00 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 80/105mA (Typ./Max.) | ||
信号类型 : | Parallel RGB (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤5.5V | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
意力速 | IMSA-9681S-33A-GF | 0.5 mm | 33 pins | 1 pcs | DRGB-33P1C6B-020A | |
6、京瓷液晶模组TCG057QVLGC-G00 光源详情
光源特征： | 光源类型 | WLED | 数量 | 2 strings | 位置 | 侧入式光源(顶部) |
是否可换 | - | 形状 | 2串 | 寿命 | 70K (Typ.) Hours | |
灯管电气 : | 电压供应 | 9.0/10.6V (Typ./Max.) | 电流供应 | 60mA (Typ.) | ||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
日压端子 | PHR-4 | 2.0 mm | 4 pins | 1 pcs | BLE-4PINS-AACC | |
光源驱动 : | 无 | |||||
京瓷液晶模组TCG057QVLGC-G00 概况：
TCG057QVLGC-G00 (京瓷，Kyocera) TFT-LCD技术的5.7英寸液晶模组，装配有WLED背光，无背光驱动，4线电阻触摸屏。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光，寿命大于7万小时，上/下,左/右翻转显示，表面镜面等特征，TCG057QVLGC-G00推荐使用于工业。
TCG057QVLGC-G00显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，外观尺寸为134.5×103.4 (宽×高)×10.15(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (2H)，产品净重TBD。背光方面此产品采用了2 strings WLED发光的侧入式光源(顶部)，光源的使用寿命为70K小时，不含背光驱动。TCG057QVLGC-G00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。
TCG057QVLGC-G00于2012年Q2量产，当前生产状态为已停产。如果开发新产品想采用TCG057QVLGC-G00液晶模组，建议多了解一下关于TCG057QVLGC-G00的最新的生产状态信息和技术信息。TCG057QVLGC-G00所有参数值均以规格书为准，TCG057QVLGC-G00规格书和最新价格可以咨询杭州旭虹科技。
