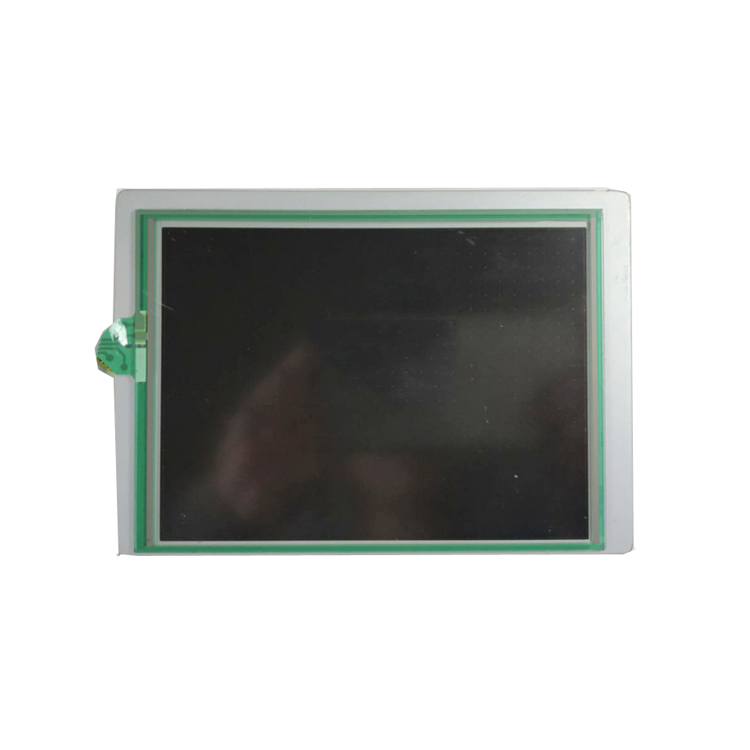

1、京瓷液晶模组STCG057QVLAD-G00 应用详情
基本信息 :
| 型号 | 京瓷(Kyocera) | 型号 | STCG057QVLAD-G00 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 5.7” | |||
应用环境 : | 存储温度 | -30 ~~ 80 °C | 工作温度 | -20 ~~ 70 °C |
RoHS | RoHS | 抗振性能 | - | |
典型特征 : | 带触摸屏，白光LED背光，上/下，左/右翻转显示，表面镜面 | |||
2、京瓷液晶模组STCG057QVLAD-G00结构详情
像素特征 : | 解析度 | 320(RGB)×240, QVGA | 点间距(W×H) | 0.120×0.360 mm |
像素排列 | RGB垂直条状 | 像素间距(W×H) | 0.360×0.360 mm [70PPI] | |
结构尺寸 : | 显示区域(H×V) | 115.2×86.4 mm | 开口区域(H×V) | - |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
触摸屏 : | 同时触点 | - | 支持系统 | - |
控制器 | - | 触摸屏 | 4线电阻触摸屏 | |
信号类型 | - | 信号接口 | - | |
其它参数 : | 重量 | 155g (Typ.) | 表面处理 | 镜面 (Haze 0%) |
安装孔位 : | Rear mounting poles (4-Φ2.6) | |||
3、京瓷液晶模组STCG057QVLAD-G00光学详情
基本信息 : | 显示亮度 | 230m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥5) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | - | 响应时间(ms) | 10/25 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色坐标 | Wx:0.330; Wy:0.370 | 支持颜色 | 262K (6-bit) |
色温 | 5570K | 亮度均匀性 | - | |
1931色域 : | NTSC比值 | - | sRGB覆盖率 | 75% |
Adobe RGB覆盖率 | 60% | DCI-P3覆盖率 | 62% | |
Rec.2020覆盖率 | 45% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组STCG057QVLAD-G00电子详情
翻转扫描 : | 翻转 (水平/垂直) |
5、京瓷液晶模组STCG057QVLAD-G00信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - |
信号类型 : | Parallel RGB (1 ch, 6-bit) | 功耗 | - | |
6、京瓷液晶模组STCG057QVLAD-G00光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源(顶部) |
数量 | - | 是否可换 | - | 灯管寿命 | - |
京瓷液晶模组STCG057QVLAD-G00概况
STCG057QVLAD-G00京瓷 (Kyocera) TFT-LCD技术的5.7英寸液晶模组产品，装配有WLED背光，4线电阻触摸屏。带触摸屏，白光LED背光，上/下,左/右翻转显示，表面镜面。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。STCG057QVLAD-G00适合应用于工业。
STCG057QVLAD-G00显示分辨率为320(RGB)×240(QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，表面处理为镜面 (Haze 0%)。背光方面此产品采用了WLED发光的侧入式光源(顶部)。STCG057QVLAD-G00采用了Parallel RGB (1 ch, 6-bit)信号接口，驱屏电压为3.3V (Typ.)。
STCG057QVLAD-G00于2011年Q4量产，当前生产状态为已停产。如果开发新产品想采用STCG057QVLAD-G00液晶模组，建议多了解一下关于STCG057QVLAD-G00的最新的生产状态信息和技术信息。STCG057QVLAD-G00所有参数值均以规格书为准，STCG057QVLAD-G00规格书和最新价格可以咨询杭州旭虹科技。
