1、京瓷液晶模组TCG043WQLBAANN-GN00 应用详情
基本信息 : | 制造商 | 京瓷（Kyocera） | 型号 | TCG043WQLBAANN-GN00 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 4.3" | |||
应用环境 : | 存储温度 | -30 ~~ 80 °C | 工作温度 | -20 ~~ 70 °C |
RoHS | RoHS | 抗振性能 | - | |
典型特征 : | 白光LED背光，寿命大于7万小时 ，表面镜面 | |||
2、京瓷液晶模组TCG043WQLBAANN-GN00 结构详情
像素特征 : | 解析度 | 480(RGB)×272, WQVGA | 点间距(W×H) | 0.066×0.198 mm |
像素排列 | RGB垂直条状 | 像素间距(W×H) | 0.198×0.198 mm [128PPI] | |
结构尺寸 : | 显示区域(mm) | 95.04(W)×53.856(H) mm | 开口区域(mm) | 98.7(W)×57.5(H) mm) |
外观尺寸 | 105.5(W)×67.2(H) mm | 外观厚度(mm) | 5.9±0.3 mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | 75.0g | 表面处理 | 镜面 (Haze 0%) |
3、京瓷液晶模组TCG043WQLBAANN-GN00 光学详情
基本信息 : | 显示亮度 | 450 cd/m² (Typ.) | 对比度 | 350 : 1 (Typ.) (透射) |
可视角度 | 70/70/60/65 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | - | 响应时间(ms) | 25 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 白色坐标 | Wx:0.320; Wy:0.350 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 6022K | 亮度均匀性 | - | |
1931色域 : | NTSC比值 | 46% | sRGB覆盖率 | 64% |
Adobe RGB覆盖率 | 48% | DCI-P3覆盖率 | 48% | |
Rec.2020覆盖率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG043WQLBAANN-GN00 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG043WQLBAANN-GN00 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 14.2/21.3mA (Typ./Max.) | ||
信号类型 : | Parallel RGB (1 ch, 8-bit) | 功耗 | - | |||
逻辑电压： | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
1 pcs | 40 pins | 0.5 mm | ||||
6、京瓷液晶模组TCG043WQLBAANN-GN00 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 70K (Typ.) 小时 | |
灯管电气 : | 电压供应 | 21.0/24.7V (Typ./Max.) | 电流供应 | 60mA (Typ.) | ||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
京瓷液晶模组TCG043WQLBAANN-GN00 概况：

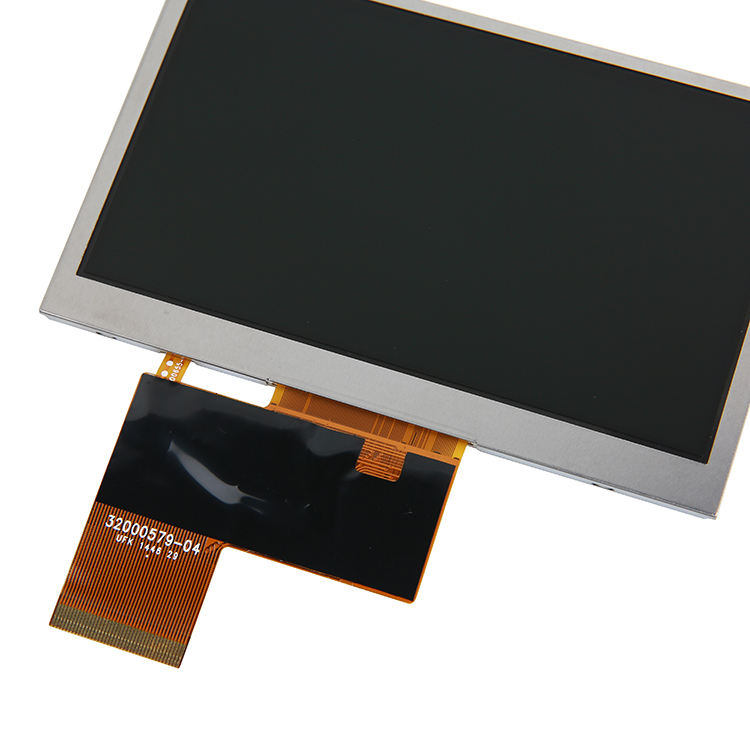

TCG043WQLBAANN-GN00京瓷 (Kyocera) TFT-LCD技术的4.3英寸液晶模组，装配有WLED背光，无背光驱动，无触摸。白光LED背光，寿命大于7万小时，表面镜面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TCG043WQLBAANN-GN00适合应用于工业。
TCG043WQLBAANN-GN00显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为95.04×53.856 (宽×高) mm，可视尺寸为98.7×57.5 (宽×高) mm，外观尺寸为105.5(宽)×67.2(高)×6.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重75.0g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，不含背光驱动。TCG043WQLBAANN-GN00采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG043WQLBAANN-GN00于2012年Q2量产，当前生产状态为量产中。如果开发新产品想采用TCG043WQLBAANN-GN00液晶模组，建议多了解一下关于TCG043WQLBAANN-GN00的最新的生产状态信息和技术信息。TCG043WQLBAANN-GN00所有参数值均以规格书为准，TCG043WQLBAANN-GN00规格书和最新价格可以咨询杭州旭虹。
