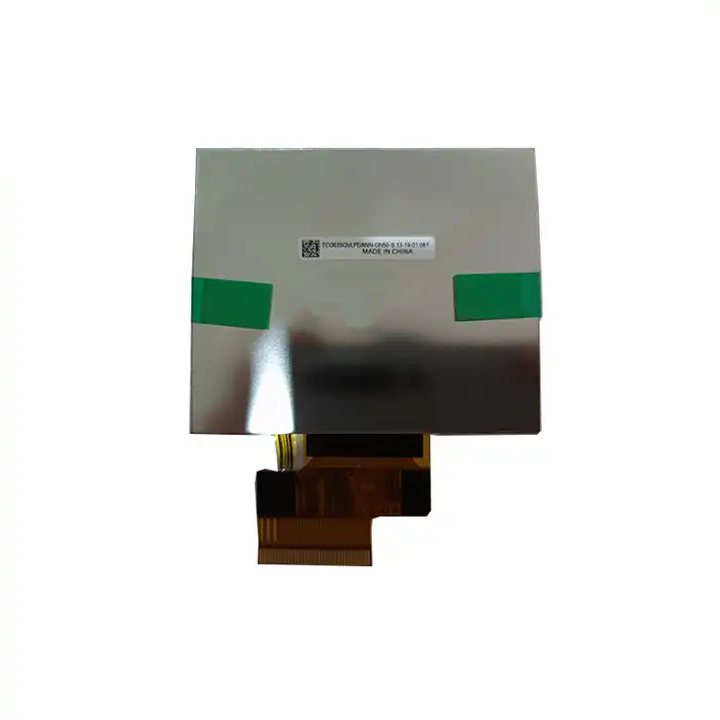

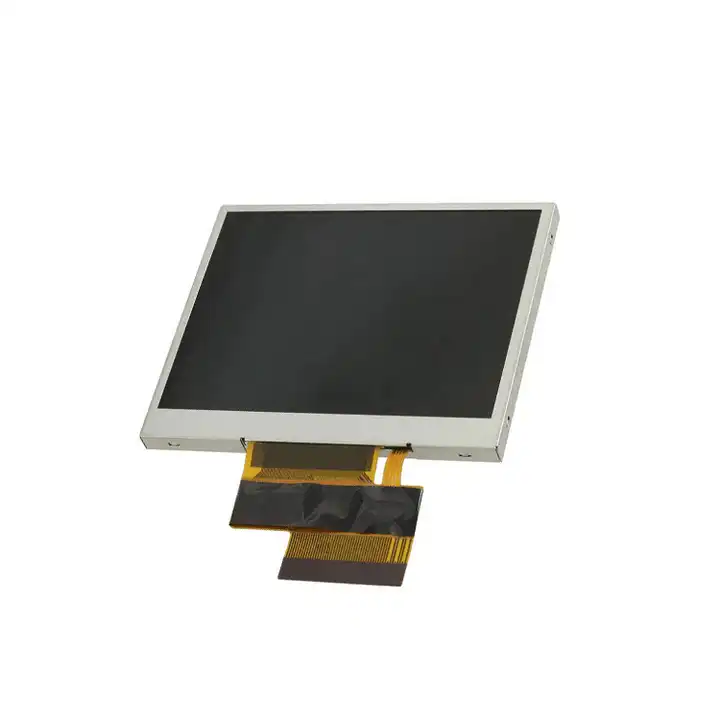

1、京瓷3.5寸液晶模组TCG035QVLPAANN-AN00 应用详情
基本信息 : | 制造商 | 京瓷（Kyocera） | 型号 | TCG035QVLPAANN-AN00 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 3.5" | |||
应用环境 : | 存储温度 | -30 ~~ 80 °C | 工作温度 | -20 ~~ 70 °C |
RoHS | RoHS | 抗振性能 | - | |
典型特征 : | 白光LED背光，寿命大于5万小时，表面雾面 | |||
2、京瓷3.5寸液晶模组TCG035QVLPAANN-AN00 结构详情
像素特征 : | 解析度 | 320(RGB)×240, QVGA | 点间距(mm) | 0.0735×0.2205 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2205×0.2205 (H×V) [115PPI] | |
结构尺寸 : | 显示区域(mm) | 70.56(H) × 52.92(V) | 开口区域(mm) | 72.26(H) × 54.62(V) |
外观尺寸(mm) | 76.9(H) × 63.9(V) | 外观厚度(mm) | 4.9±0.3 | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | 40.0g | 表面处理 | 雾面 |
3、京瓷液晶模组TCG035QVLPAANN-AN00 光学详情
基本信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | - | 响应时间(ms) | 8/22 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.315; Y:0.330 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 6371K | 亮度均匀性 | - | |
1931色域 : | NTSC比值 | 51% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG035QVLPAANN-AN00 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG035QVLPAANN-AN00 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 8.0/11.3mA (Typ./Max.) | ||
信号类型 : | Parallel RGB (1 ch, 8-bit) + SPI | 逻辑电压 | 0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
1 pcs | 50 pins | 0.5 mm | ||||
6、京瓷3.5寸液晶模组TCG035QVLPAANN-AN00光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 2串 | 位置 | 侧入式光源 |
数量 | 2 strings | 是否可换 | - | 灯管寿命 | 60K (Typ.) 小时 | |
灯管电气 : | 电压供应 | 12.5/13.3V (Typ./Max.) | 电流供应 | 15mA (Typ.) | ||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
京瓷3.5寸液晶模组TCG035QVLPAANN-AN00概况：
TCG035QVLPAANN-AN00是(京瓷，Kyocera) 的一款TFT-LCD技术的3.5英寸液晶模组，装配有WLED背光，无背光驱动，工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于5万小时，表面雾面， DE/SYNC mode等特征，TCG035QVLPAANN-AN00推荐使用于工业。
TCG035QVLPAANN-AN00显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为70.56×52.92 (宽×高) mm，可视尺寸为72.26×54.62 (宽×高) mm，外观尺寸为76.9×63.9 (宽×高)×5.2(厚) mm，表面处理为雾面，产品净重40.0g。背光方面此产品采用了2 strings WLED发光的侧入式光源，光源的使用寿命为60K小时，不含背光驱动。TCG035QVLPAANN-AN00采用了Parallel RGB (1 ch, 8-bit) + SPI信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG035QVLPAANN-AN00于2011年Q4量产，于2024年Q2停产，当前生产状态为已停产。如果开发新产品想采用TCG035QVLPAANN-AN00液晶模组，建议多了解一下关于TCG035QVLPAANN-AN00的最新的生产状态信息和技术信息。
