1、京瓷液晶模组TCG121XGLPAPNN-AN20-TA应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG121XGLPAPNN-AN20-TA |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 | |||
典型特征 : | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，180°翻转显示，6/8位灰阶可选，表面雾面 | |||
2、京瓷液晶模组TCG121XGLPAPNN-AN20-TA结构特征
面板尺寸 : | 12.1英寸 | |||
像素特征 : | 像素数量 | 1024(RGB)×768, XGA | 像素布局 | RGB垂直条状 |
像素间距(W×H) | 0.240×0.240 mm [105PPI] | 点间距(W×H) | 0.080×0.240 mm | |
结构尺寸 : | 显示区域(W×H) | 245.76×184.32 mm | 可视区域(W×H) | 249.0×187.5 mm |
外观尺寸(W×H) | 260.5×203.4 mm | 外观厚度 | 10.3±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W : H) | Shape Style | - | |
安装方式 : | Side mounting holes (6-M3) on left, right bezel | |||
其它详情 : | 重量 | 670g (Typ.) | 表面处理 | 雾面 |
3、京瓷液晶模组TCG121XGLPAPNN-AN20-TA光学特征
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) |
反应时间 (ms) | 18/12 (Typ.)(Tr/Td) | 视角方向 | 全视角 | |
工作模式 | AWV，常黑显示，透射式 | 对比度 | 750:1 (Typ.) (透射) | |
显示颜色 : | 白色坐标 | Wx:0.300; Wy:0.330 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 7203K | 亮度变动 | - | |
1931色域: | NTSC比值 | 51% | sRGB覆盖率 | 71% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG121XGLPAPNN-AN20-TA电子特征
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
5、京瓷液晶模组TCG121XGLPAPNN-AN20-TA背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 | |||||||
WLED | 侧入式光源 | - | - | 50K (Typ.) Hours | - | ||||||||
接口特征 : | 类型 | 端子 | 位置 | - | |||||||||
灯管驱动 | 含LED驱动器 | ||||||||||||
接口详情 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 | |||||||
日压端子 | SM06B-SHLS-G-TF(LF)(SN) | 1 pcs | 1.0 mm | 6 pins | |||||||||
驱动电气： | 输入电流 | 480/560mA (Typ./Max.) | 输入电压 | 12.0V (Typ.) | |||||||||
6、京瓷液晶模组TCG121XGLPAPNN-AN20-TA信号特征
信号系统： | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | ||||||||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 300/390mA (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 位置 | - | |||||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | |||||
I-PEX | 20186-020E-11F | 1.25mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | ||||||
7、京瓷液晶模组TCG121XGLPAPNN-AN20-TA 包装特征
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 14 | 540×360×320 | N/A |
京瓷液晶模组TCG121XGLPAPNN-AN20-TA 概况

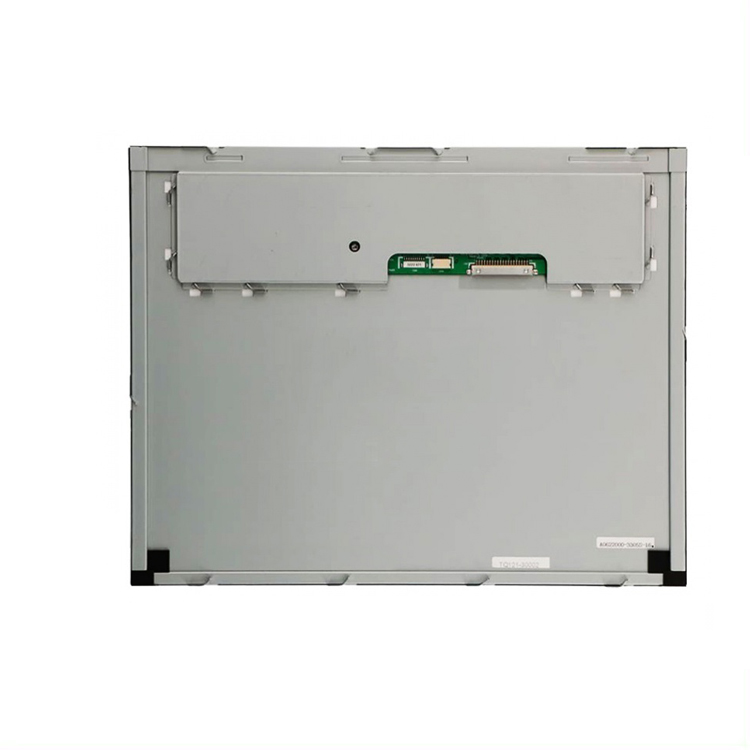

TCG121XGLPAPNN-AN20-TA京瓷 (Kyocera) TFT-LCD的12.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，宽温，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。TCG121XGLPAPNN-AN20-TA适合应用于工业。
TCG121XGLPAPNN-AN20-TA显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为260.5(宽)×203.4(高)×10.8(厚) mm，表面处理为雾面，产品净重670g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TCG121XGLPAPNN-AN20-TA采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG121XGLPAPNN-AN20-TA于2022年Q3量产，当前生产状态为量产中。如果开发新产品想采用TCG121XGLPAPNN-AN20-TA液晶模组，建议多了解一下关于TCG121XGLPAPNN-AN20-TA的最新的生产状态信息和技术信息。TCG121XGLPAPNN-AN20-TA所有参数值均以规格书为准，TCG121XGLPAPNN-AN20-TA规格书和最新价格可以咨询杭州旭虹科技。
