1、京瓷液晶模组TCG121WXLPAPNN-AN20应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG121WXLPAPNN-AN20 |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 | |||
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，180°翻转显示，表面雾面 | |||
2、京瓷液晶模组TCG121WXLPAPNN-AN20结构特征
面板尺寸 : | 12.1英寸 | |||
像素特征 : | 像素数量 | 1280(RGB)×800, WXGA | 像素布局 | RGB垂直条状 |
像素间距 (mm) | 0.204×0.204 [124PPI] | 点间距 (mm) | 0.068×0.204 | |
结构尺寸 : | 显示区域 (mm) | 261.12(H) × 163.2(V) | 可视区域(mm) | 264.1(H) × 166.2(V) |
外观尺寸(mm) | 277.7(H) × 182.5(V) | 外观厚度(mm) | 9.8 (Typ.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10 (H:V) | Shape Style | - | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它详情 : | 重量 | 680g | 表面处理 | 雾面 |
3、京瓷液晶模组TCG121WXLPAPNN-AN20光学特征
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) |
反应时间 (ms) | 18/12 (Typ.)(Tr/Td) | 视角方向 | 全视角 | |
工作模式 | AWV，常黑显示，透射式 | 对比度 | 750 : 1 (Typ.) (透射) | |
显示颜色 : | 白色坐标 | X:0.300; Y:0.335 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 7136K | 亮度变动 | - | |
1931色域: | NTSC比值 | 50% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG121WXLPAPNN-AN20电子特征
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
5、京瓷液晶模组TCG121WXLPAPNN-AN20背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 | ||||||||
WLED | 侧入式光源 | - | - | 50K (Typ.) Hours | - | |||||||||
接口特征 : | 类型 | 端子 | 位置 | - | ||||||||||
灯管驱动 | 含LED驱动器 | |||||||||||||
接口详情： | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||||||||
日压端子 | SM08B-SHLS-G-TF(LF)(SN) | 1.0 mm | 8 pins | 1pcs | ||||||||||
驱动电气： | 输入电流 | 460/600mA (Typ./Max.) | 输入电压 | 12.0V (Typ.) | ||||||||||
6、京瓷液晶模组TCG121WXLPAPNN-AN20信号特征
信号系统： | LVDS (1 ch, 8-bit) | 逻辑电压 | - | ||||||||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 375/490mA (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 位置 | - | |||||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | |||||
广濑电机 | DF19L-20P-1H | 1.0mm | 20 pins | 1 pcs | |||||||
京瓷液晶模组TCG121WXLPAPNN-AN20概况：

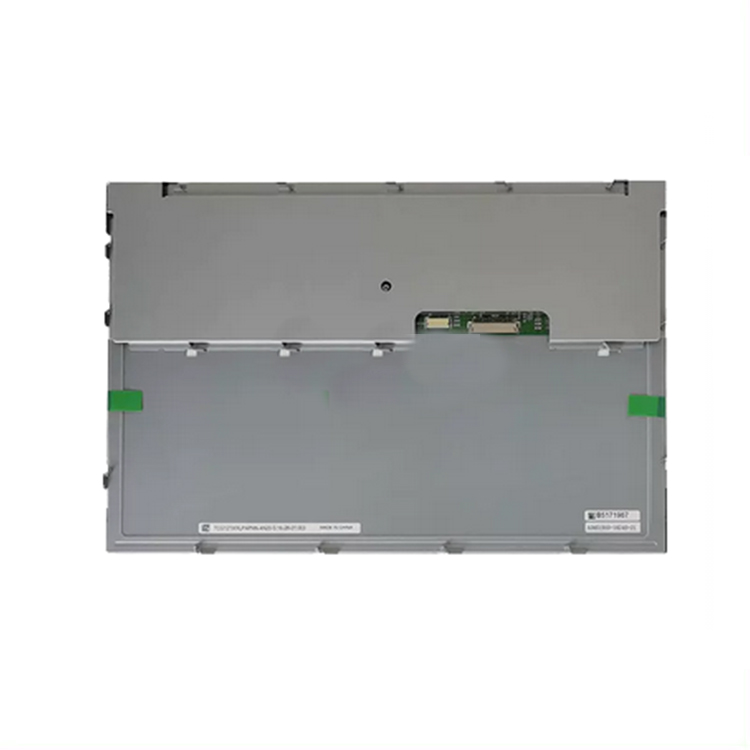

TCG121WXLPAPNN-AN20是京瓷 (Kyocera)推出的一款12.1吋a-Si TFT-LCD液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，表面雾面。TCG121WXLPAPNN-AN20推荐应用于工业等产品。
TCG121WXLPAPNN-AN20显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为261.12(宽)×163.2(高) mm，外观尺寸为277.7(宽)×182.5(高)×10.3(厚) mm，可视尺寸为264.1(宽)×166.2(高) mm，表面处理为雾面，产品净重680g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TCG121WXLPAPNN-AN20采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG121WXLPAPNN-AN20于2014年Q3量产，当前生产状态为量产中。如果开发新产品想采用TCG121WXLPAPNN-AN20液晶模组，建议多了解一下关于TCG121WXLPAPNN-AN20的最新的生产状态信息和技术信息，TCG121WXLPAPNN-AN20所有参数值均以规格书为准，TCG121WXLPAPNN-AN20规格书和最新价格可以咨询杭州旭虹科技。
