1、京瓷液晶模组TCG121SVLPAANN-AN00 应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG121SVLPAANN-AN00 |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 | |||
典型特征 : | 白光LED背光，寿命大于7万小时，表面雾面 | |||
2、京瓷液晶模组TCG121SVLPAANN-AN00结构特征
面板尺寸 : | 12.1英寸 | |||
像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 像素布局 | RGB垂直条状 |
像素间距 | 0.3075×0.3075 mm [82PPI] | 点间距 | 0.1025×0.3075 mm | |
结构尺寸 : | 显示区域 | 246×184.5 mm (H×V) | 可视区域 | 249.0×187.5 mm (H×V) |
外观尺寸 | 278.3×207.5 mm (H×V) | 外观厚度 | 6.8/10.0 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W : H) | Shape Style | - | |
安装方式 : | Face mounting holes (4-Φ3.4, 3-R1.7) on left, right slugs | |||
其它详情 : | 重量 | 645g | 表面处理 | 雾面 |
3、京瓷液晶模组TCG121SVLPAANN-AN00光学特征
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 80/80/80/80 (Typ.)(CR≥10) |
反应时间 | 4/22 (Typ.)(Tr/Td) ms | 视角方向 | - | |
工作模式 | TN，常白显示，透射式 | 对比度 | 1000:1 (Typ.) (透射) | |
显示颜色 : | 白色坐标 | Wx:0.295; Wy:0.315 | 支持颜色 | 16.2M (6-bit + FRC) |
色温 | 7778K | 亮度变动 | - | |
1931色域: | NTSC比值 | 51% | sRGB覆盖率 | 71% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG121SVLPAANN-AN00电子特征
工作频率 : | 60Hz |
翻转扫描 : | No |
5、京瓷液晶模组TCG121SVLPAANN-AN00背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 |
WLED | 侧入式光源 | 7S3P | 3串 | 70K (Typ.) Hours | - | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 无 | |||||
6、京瓷液晶模组TCG121SVLPAANN-AN00信号特征
信号系统： | LVDS (1 ch, 8-bit) | ||||||||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 280/340mA (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | |||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | |||
航空电子 | FI-X30SSLA-HF | 1.0mm | 30 pins | 1 pcs | LVDS-30P1C8B-274A | ||||
京瓷液晶模组TCG121SVLPAANN-AN00概况：

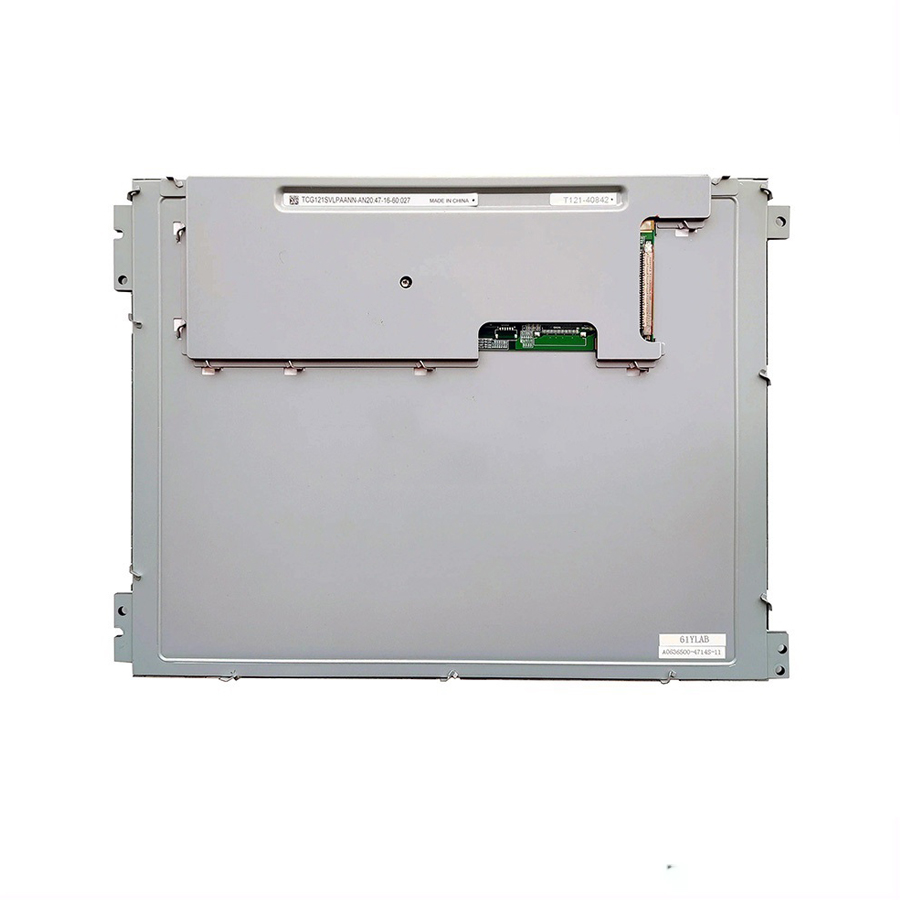

TCG121SVLPAANN-AN00(京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组，装配有WLED背光，无背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于7万小时，表面雾面等特征，TCG121SVLPAANN-AN00推荐使用于工业。
TCG121SVLPAANN-AN00显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为278.3×207.5 (宽×高)×10(厚) mm，表面处理为雾面，产品净重645g。背光方面此产品采用了7S3P WLED发光的侧入式光源，光源的使用寿命为70K小时，不含背光驱动。TCG121SVLPAANN-AN00采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG121SVLPAANN-AN00于2012年Q1量产，当前生产状态为量产中。如果开发新产品想采用TCG121SVLPAANN-AN00液晶模组，建议多了解一下关于TCG121SVLPAANN-AN00的最新的生产状态信息和技术信息。TCG121SVLPAANN-AN00所有参数值均以规格书为准，TCG121SVLPAANN-AN00规格书和最新价格可以咨询杭州旭虹科技。
