1、京瓷液晶模组TCG104XGLPAPNN-AN40-TA 应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG104XGLPAPNN-AN40-TA |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 ，户外高亮 | |||
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，6/8灰阶可选，表面雾面 | |||
2、京瓷液晶模组TCG104XGLPAPNN-AN40-TA结构特征
面板尺寸 : | 10.4英寸 | |||
像素特征 : | 像素数量 | 1024(RGB)×768, XGA | 像素布局 | RGB垂直条状 |
像素间距(mm) | 0.2055×0.2055 (H×V) [123PPI] | 点间距 (mm) | 0.0685×0.2055 (H×V) | |
结构尺寸 : | 显示区域 (mm) | 210.4(H) × 157.8(V) | 可视区域(mm) | 215.4(W)×161.8(H) mm |
外观尺寸(mm) | 230(H) × 180.2(V) | 外观厚度 | 10.5±0.5 | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W : H) | Shape Style | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它详情 : | 重量 | 480g (Typ.) | 表面处理 | 雾面 |
3、京瓷液晶模组TCG104XGLPAPNN-AN40-TA光学特征
基本信息 : | 面板亮度 | 1300 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 85/85/85/85 (Typ.)(CR≥10) |
反应时间 (ms) | 18/12 (Typ.)(Tr/Td) | 视角方向 | 全视角 | |
工作模式 | AWV，常黑显示，透射式 | 对比度 | 700 : 1 (Typ.) (透射) | |
显示颜色 : | 白色坐标 | Wx:0.315; Wy:0.340 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6304K | 亮度变动 | - | |
1931色域: | NTSC比值 | 51% | sRGB覆盖率 | 71% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视性 | 是 | 投射下 | - |
4、京瓷液晶模组TCG104XGLPAPNN-AN40-TA电子特征
工作频率 : | 60Hz |
翻转扫描 : | No |
5、京瓷液晶模组TCG104XGLPAPNN-AN40-TA背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 | ||||||
WLED | 侧入式光源 | - | - | 70K (Typ.) Hours | - | |||||||
接口特征 : | 类型 | 端子 | 位置 | - | ||||||||
灯管驱动 | 含LED驱动器 | |||||||||||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||||||
日压端子 | SM06B-SHLS-TF(LF)(SN) | 1.0 mm | 6pins | 1pcs | ||||||||
驱动电气 : | 电流供应 | 0.87/1.12A (Typ./Max.) | 电压供应 | 12.0±1.2V | ||||||||
6、京瓷液晶模组TCG104XGLPAPNN-AN40-TA信号特征
信号系统： | LVDS (1 ch, 6/8-bit) | ||||||||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 270/350mA (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | |||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | |||
I-PEX | 20186-020E-11F | 1.25mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | ||||
京瓷液晶模组TCG104XGLPAPNN-AN40-TA概况：

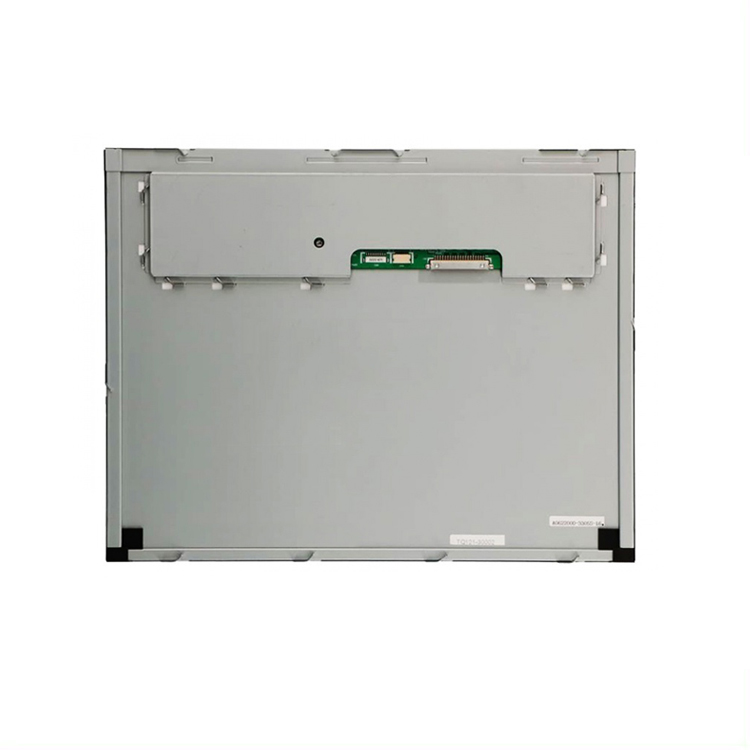

TCG104XGLPAPNN-AN40-TA京瓷 (Kyocera) TFT-LCD技术的10.4英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。TCG104XGLPAPNN-AN40-TA适合应用于工业，户外高亮。
TCG104XGLPAPNN-AN40-TA显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为210.4×157.8 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为230(宽)×180.2(高)×11(厚) mm，表面处理为雾面，产品净重480g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。TCG104XGLPAPNN-AN40-TA采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG104XGLPAPNN-AN40-TA于2022年Q2量产，当前生产状态为量产中。如果开发新产品想采用TCG104XGLPAPNN-AN40-TA液晶模组，建议多了解一下关于TCG104XGLPAPNN-AN40-TA的最新的生产状态信息和技术信息。TCG104XGLPAPNN-AN40-TA所有参数值均以规格书为准，TCG104XGLPAPNN-AN40-TA规格书和最新价格可以咨询杭州旭虹。
