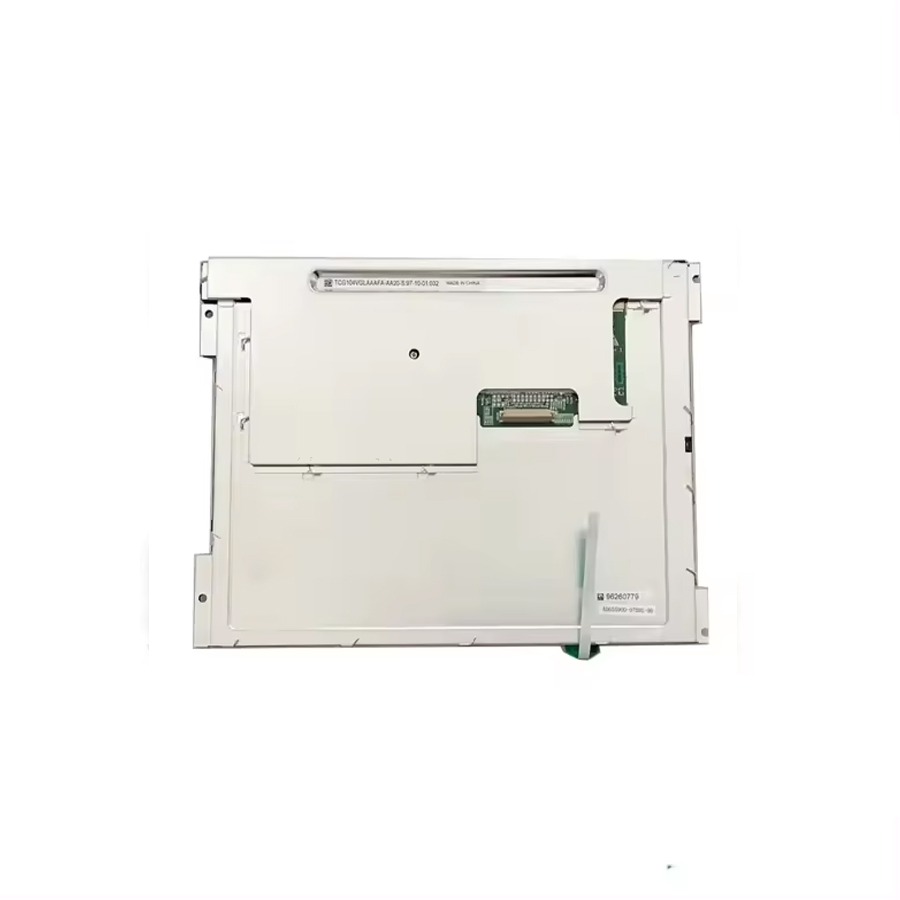

1、京瓷液晶模组TCG104VGLCHANN-AN40应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG104VGLCHANN-AN40 |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 ，户外高亮 | |||
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，180°翻转显示，表面雾面 | |||
2、京瓷液晶模组TCG104VGLCHANN-AN40结构特征
面板尺寸 : | 10.4英寸 | |||
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 像素布局 | RGB垂直条状 |
像素间距(W×H) | 0.330×0.330 mm [76PPI] | 点间距 (W×H) | 0.110×0.330 mm | |
结构尺寸 : | 显示区域 (W×H) | 211.2×158.4 mm | 可视区域(W×H) | 215.4×161.8 mm |
外观尺寸(W×H) | 230×180.2 mm (H×V) | 外观厚度 | 10.5±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W : H) | Shape Style | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它详情 : | 重量 | 500g (Typ.) | 表面处理 | 雾面 |
3、京瓷液晶模组TCG104VGLCHANN-AN40光学特征
基本信息 : | 面板亮度 | 1100 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 70/70/60/70 (Typ.)(CR≥10) |
反应时间 (ms) | 10/20 (Typ.)(Tr/Td) (ms) | 视角方向 | - | |
工作模式 | TN，常白显示，透射式 | 对比度 | 500 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 7106K | 亮度变动 | - |
白色色度 | Wx:0.300; Wy:0.325 | 显示颜色 | 16.7M (8-bit) | |
1931色域: | NTSC比值 | 49% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能： | 室外可视 | 是 | 透射系数 | - |
4、京瓷液晶模组TCG104VGLCHANN-AN40电子特征
翻转扫描 : | 翻转 (水平/垂直) |
工作频率 : | 60Hz |
5、京瓷液晶模组TCG104VGLCHANN-AN40背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 | |||||||
WLED | 侧入式光源 | 3 strings | - | 70K (Typ.) Hours | - | ||||||||
接口特征 : | 位置 | 背光驱动 | 类型 | ||||||||||
- | 含LED驱动器 | 灯管驱动 | |||||||||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||||||
FI-S10P-HFE | 10 pins | 1 pcs | |||||||||||
灯管电气 : | 输入电流 | 255/345mA (Typ./Max.) | 输入电压 | 24±1.2V | |||||||||
6、京瓷液晶模组TCG104VGLCHANN-AN40信号特征
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||||
3.3V (Typ.) | 210/270mA (Typ./Max.) | - | ||||||
接口特征 : | 位置 | 信号系统 | 类型 | |||||
- | LVDS (1 ch, 8-bit) | 端子 | ||||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
航空电子 | FI-SE20P-HFE | 1.25mm | 20 pins | 1 pcs | ||||
京瓷液晶模组TCG104VGLCHANN-AN40概况：
TCG104VGLCHANN-AN40京瓷 (Kyocera) TFT-LCD技术的10.4英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示，表面雾面。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。TCG104VGLCHANN-AN40适合应用于工业，户外高亮。
TCG104VGLCHANN-AN40显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×161.8 (宽×高) mm，外观尺寸为230(宽)×180.2(高)×11(厚) mm，表面处理为雾面，产品净重500g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。TCG104VGLCHANN-AN40采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG104VGLCHANN-AN40于2021年Q3量产，当前生产状态为量产中。如果开发新产品想采用TCG104VGLCHANN-AN40液晶模组，建议多了解一下关于TCG104VGLCHANN-AN40的最新的生产状态信息和技术信息。TCG104VGLCHANN-AN40所有参数值均以规格书为准，TCG104VGLCHANN-AN40规格书和最新价格可以咨询杭州旭虹科技。
