1、京瓷液晶模组TCG104VGLAAAFA-AA00应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG104VGLAAAFA-AA00 |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 | |||
典型特征 : | 带触摸屏，白光LED背光，寿命大于10万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
2、京瓷液晶模组TCG104VGLAAAFA-AA00结构特征
面板尺寸 : | 10.4英寸 | |||
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 像素布局 | RGB垂直条状 |
像素间距(W×H) | 0.330×0.330 mm [76PPI] | 点间距 (W×H) | 0.110×0.330 mm | |
结构尺寸 : | 显示区域 (W×H) | 211.2×158.4 mm | 可视区域(W×H) | 215.4×162.2 mm |
外观尺寸(W×H) | 240.7×180.2 mm (H×V) | 外观厚度 | 10.8±0.75 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W : H) | Shape Style | - | |
触摸屏： | 信号接口 | FPC | 触控技术 | 4线电阻触摸屏 |
信号种类 | - | 同时触点 | 单点触摸 | |
控制器 | 支持系统 | - | ||
安装方式 : | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel | |||
其它详情 : | 重量 | 580g (Typ.) | 表面处理 | 雾面，Hard coating (2H) |
3、京瓷液晶模组TCG104VGLAAAFA-AA00光学特征
基本信息 : | 面板亮度 | 320 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 70/70/60/70 (Typ.)(CR≥10) |
反应时间 (ms) | 10/20 (Typ.)(Tr/Td) (ms) | 视角方向 | - | |
工作模式 | TN，常白显示，透射式 | 对比度 | 500 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 7106K | 亮度变动 | - |
1931色域: | NTSC比值 | 48% | sRGB覆盖率 | 68% |
Adobe RGB覆盖率 | 51% | DCI-P3覆盖率 | 50% | |
Rec.2020覆盖率 | 36% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG104VGLAAAFA-AA00电子特征
翻转扫描 : | 翻转 (水平/垂直) |
工作频率 : | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
5、京瓷液晶模组TCG104VGLAAAFA-AA00背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 | |
WLED | 侧入式光源 | - | - | 100K (Typ.) Hours | - | ||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | |||
灯管驱动 | 无 | ||||||
灯管电气 : | 输入电流 | 60mA (Typ.) | 输入电压 | 24.0/28.2V (Typ./Max.) | |||
6、京瓷液晶模组TCG104VGLAAAFA-AA00信号特征
信号系统： | Parallel RGB (1 ch, 6-bit) | 信号逻辑电压 | 0≤VIL≤0.8V; 2.0V≤VIH≤VDD | ||||||||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 150/185mA (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 位置 | - | |||||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | |||||
京瓷 | 04-6240-040-023-846+ | 0.5mm | 40 pins | 1 pcs | |||||||
京瓷液晶模组TCG104VGLAAAFA-AA00概况：

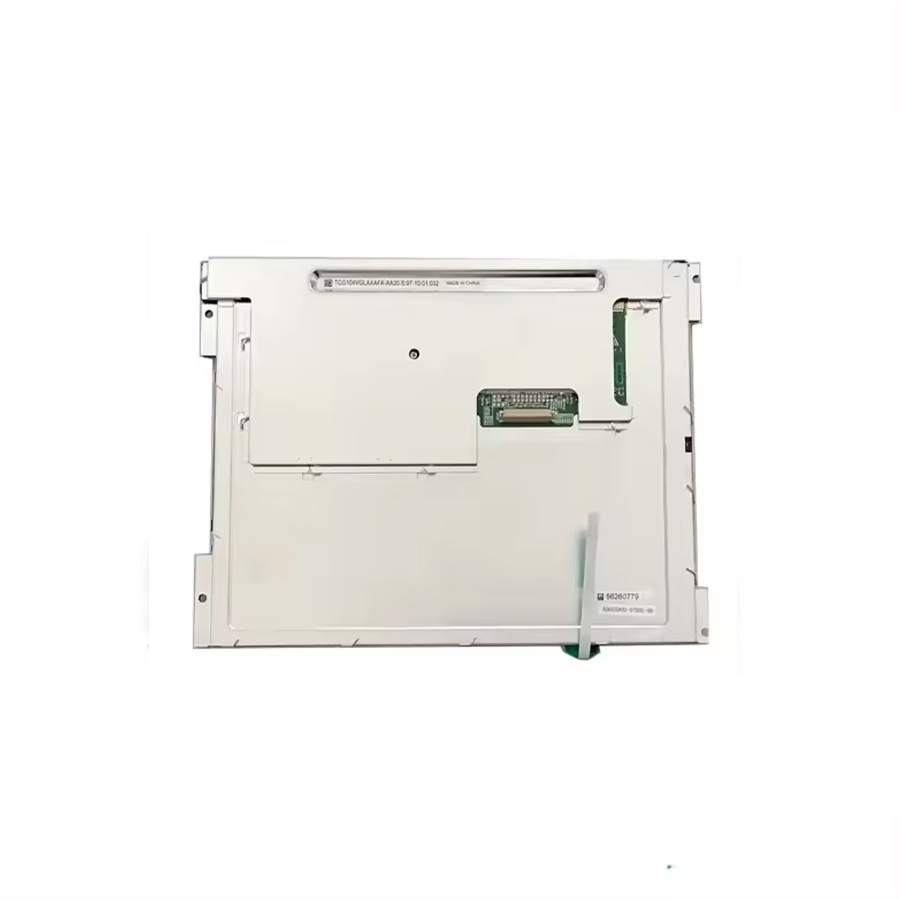

TCG104VGLAAAFA-AA00 (京瓷，Kyocera) TFT-LCD技术的10.4英寸液晶模组，装配有WLED背光，无背光驱动，4线电阻触摸屏。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光，寿命大于10万小时，上/下,左/右翻转显示，表面雾面等特征，TCG104VGLAAAFA-AA00推荐使用于工业。
TCG104VGLAAAFA-AA00显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×162.2 (宽×高) mm，外观尺寸为240.7×180.2 (宽×高)×11.55(厚) mm，表面处理为雾面，Hard coating (2H)，产品净重580g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。TCG104VGLAAAFA-AA00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG104VGLAAAFA-AA00于2015年Q1量产，当前生产状态为量产中。TCG104VGLAAAFA-AA00于2015年Q1量产，当前生产状态为量产中。如果开发新产品想采用TCG104VGLAAAFA-AA00液晶模组，建议多了解一下关于TCG104VGLAAAFA-AA00的最新的生产状态信息和技术信息。TCG104VGLAAAFA-AA00所有参数值均以规格书为准，TCG104VGLAAAFA-AA00规格书和最新价格可以咨询杭州旭虹科技。
