1、京瓷液晶模组TCG101WXLPAANN-AN20应用特征
基本信息 : | 面板品牌 | 京瓷（KYOCERA） | 面板型号 | TCG101WXLPAANN-AN20 |
面板类型 | a-Si TFT-LCD, 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | |||
面板应用 : | 工业 | |||
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，180°翻转显示，表面雾面 | |||
2、京瓷液晶模组TCG101WXLPAANN-AN20结构特征
面板尺寸 : | 10.1英寸 | |||
像素特征 : | 像素数量 | 1280(RGB)×800, WXGA | 像素布局 | RGB垂直条状 |
像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | 点间距 (W×H) | 0.0565×0.1695 mm | |
结构尺寸 : | 显示区域 | 216.96(W)×135.6(H) mm | 可视区域 | 219.96(W)×138.6(H) mm |
外观尺寸 | 236(W)×156.8(H) mm | 外观厚度 | 6.7/9.9 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | Shape Style | - | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它详情 : | 重量 | 500g (Typ.) | 表面处理 | 雾面 |
3、京瓷液晶模组TCG101WXLPAANN-AN20光学特征
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 可视角度 (L/R/U/D) | 80/80/80/80 (Typ.)(CR≥10) |
反应时间 (ms) | 8/22 (Typ.)(Tr/Td) (ms) | 视角方向 | - | |
工作模式 | TN，常白显示，透射式 | 对比度 | 800 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 8665K | 显示颜色 | 16.2M (6-bit + FRC) |
白色色度 | Wx:0.285; Wy:0.310 | 白场变动 | - | |
1931色域: | NTSC比值 | 50% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、京瓷液晶模组TCG101WXLPAANN-AN20电子特征
翻转扫描 : | 翻转 (180°) |
工作频率 : | 60Hz |
5、京瓷液晶模组TCG101WXLPAANN-AN20背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 | ||||
WLED | 侧入式光源 | - | - | 50K (Typ.) Hours | - | |||||
接口特征 : | 位置 | 背光驱动 | 类型 | |||||||
- | 含LED驱动器 | 端子 | ||||||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||||
日压端子 | SM08B-SHLS-TF(LF)(SN) | 1.0 mm | 8 pins | 1 pcs | ||||||
驱动电气： | 输入电流 | 275/360mA (Typ./Max.) | 输入电压 | 12.0V (Typ.) | ||||||
6、京瓷液晶模组TCG101WXLPAANN-AN20信号特征
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||||
3.3V (Typ.) | 350/460mA (Typ.) | - | ||||||
接口特征 : | 位置 | 信号系统 | 类型 | |||||
- | LVDS (1 ch, 8-bit) | 端子 | ||||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
广濑电机 | DF19L-20P-1H(54) | 1.0 mm | 20 pins | 1 pcs | ||||
京瓷液晶模组TCG101WXLPAANN-AN20概况：

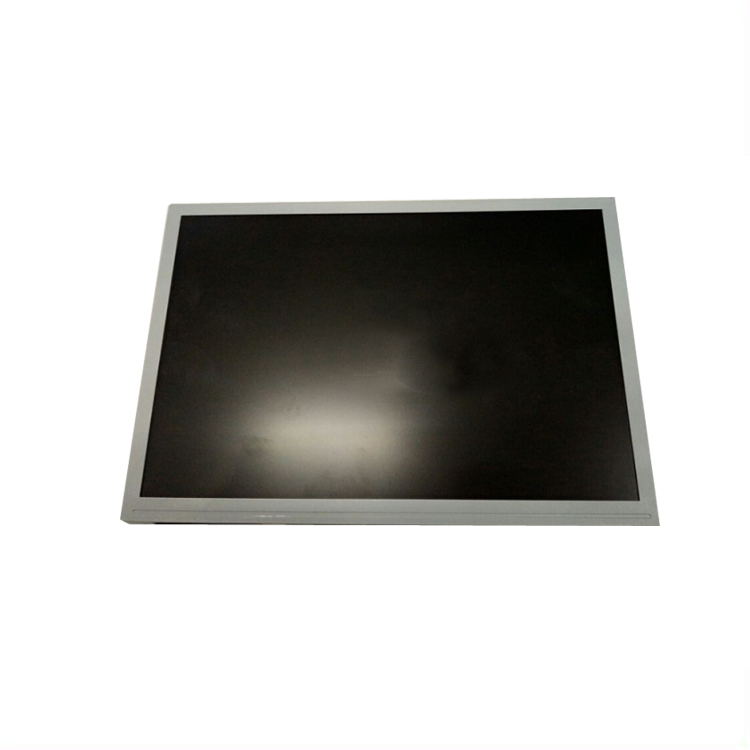

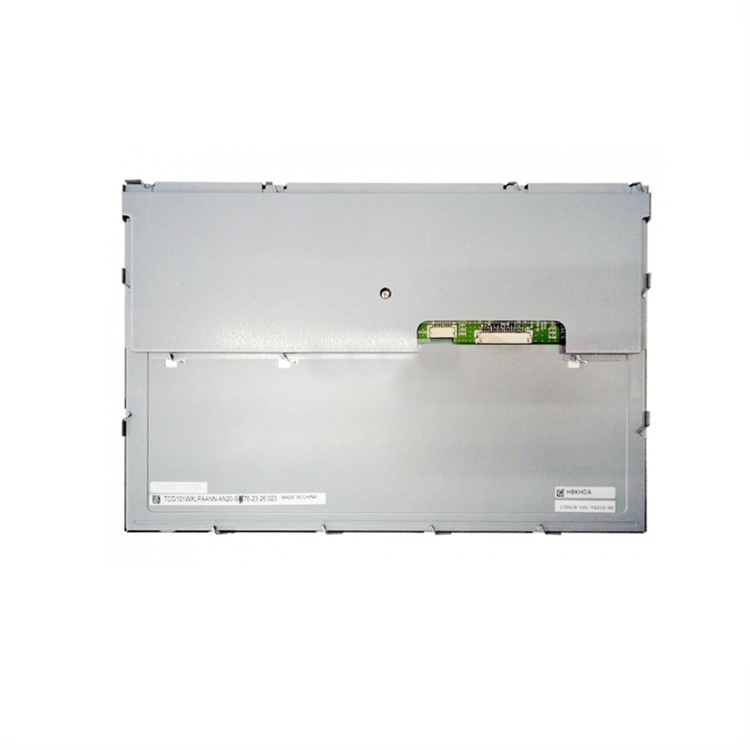

京瓷 (Kyocera) 推出的TCG101WXLPAANN-AN20是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动， 白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TCG101WXLPAANN-AN20适合应用于工业。
TCG101WXLPAANN-AN20显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为219.96×138.6 (宽×高) mm，外观尺寸为236(宽)×156.8(高)×9.9(厚) mm，表面处理为雾面，产品净重500g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TCG101WXLPAANN-AN20采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TCG101WXLPAANN-AN20于2014年Q1量产，当前生产状态为量产中。如果开发新产品想采用TCG101WXLPAANN-AN20液晶模组，建议多了解一下关于TCG101WXLPAANN-AN20的最新的生产状态信息和技术信息。TCG101WXLPAANN-AN20所有参数值均以规格书为准，TCG101WXLPAANN-AN20规格书和最新价格可以咨询杭州旭虹科技。
